HB-12 miljövänlig gasisolerad ringhuvudenhet
Ceho är en tillverkare i Kina, och du kan med tillförsikt köpa vår HB-12 miljövänliga gasisolerade ringhuvudenhet. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans. Denna ringhuvudenhet är en komplett uppsättning strömfördelningsenheter av 12KV, trefas AC 50Hz, enkelbuss och enkelbusssegmentsystem.
HB-12 Eco-Friendly Gas Isolated Ring Main Unit är en komplett uppsättning distributionsutrustning med en spänning på 12KV, trefas AC 50Hz, enkel samlingsskena och enkel samlingsskena sektionssystem. Den har en enkel struktur, flexibel drift, pålitlig förregling och bekväm installation. Olika användare kan förses med tillfredsställande tekniska lösningar för olika applikationer. Genom att anta sensorteknik, automatisk styrteknik och informationsteknik, tillsammans med avancerad teknisk prestanda och enkla och flexibla monteringslösningar, kan den möta de ständigt föränderliga marknadskraven och är lämplig för de intelligenta kraven på elnät.
HB-12 miljövänlig gasisolerad ringhuvudenhet är användbar för industriella och civila kabelringnät och distributionsnätverksterminalprojekt. När det gäller mottagning och distribution av elektrisk energi är den särskilt lämplig för kraftdistribution i urbana bostadsområden, små sekundära transformatorstationer, växelkontor, kabelgrenboxar, box-typ transformatorstationer, industri- och gruvföretag, köpcentra, flygplatser, tunnelbanor, vindkraftsproduktion, sjukhus, idrottsplatser, järnvägar, tunnlar och andra platser.
Servicevillkor
Omgivande lufttemperatur: -40℃-+50℃
Luftfuktighet: Maximalt genomsnittligt relativt värde, dagligen<95 %, månadsvis<90 %
Höjd: ≤4000 M
Seismiskt motstånd: 8 grader
Användning under särskilda villkor kan förhandlas

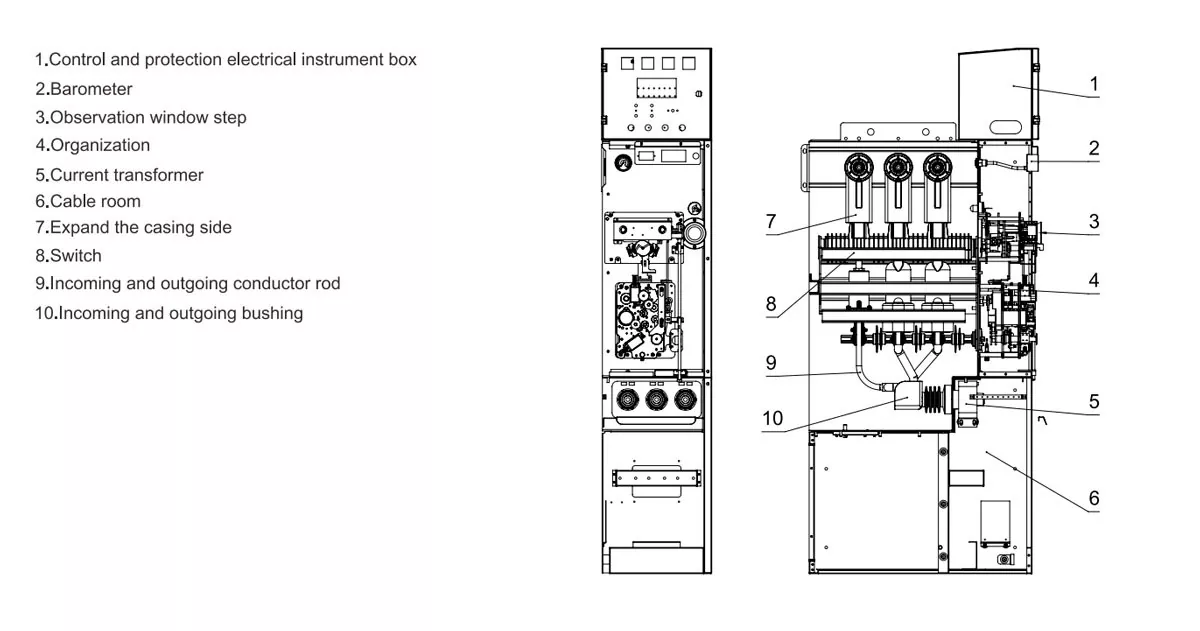

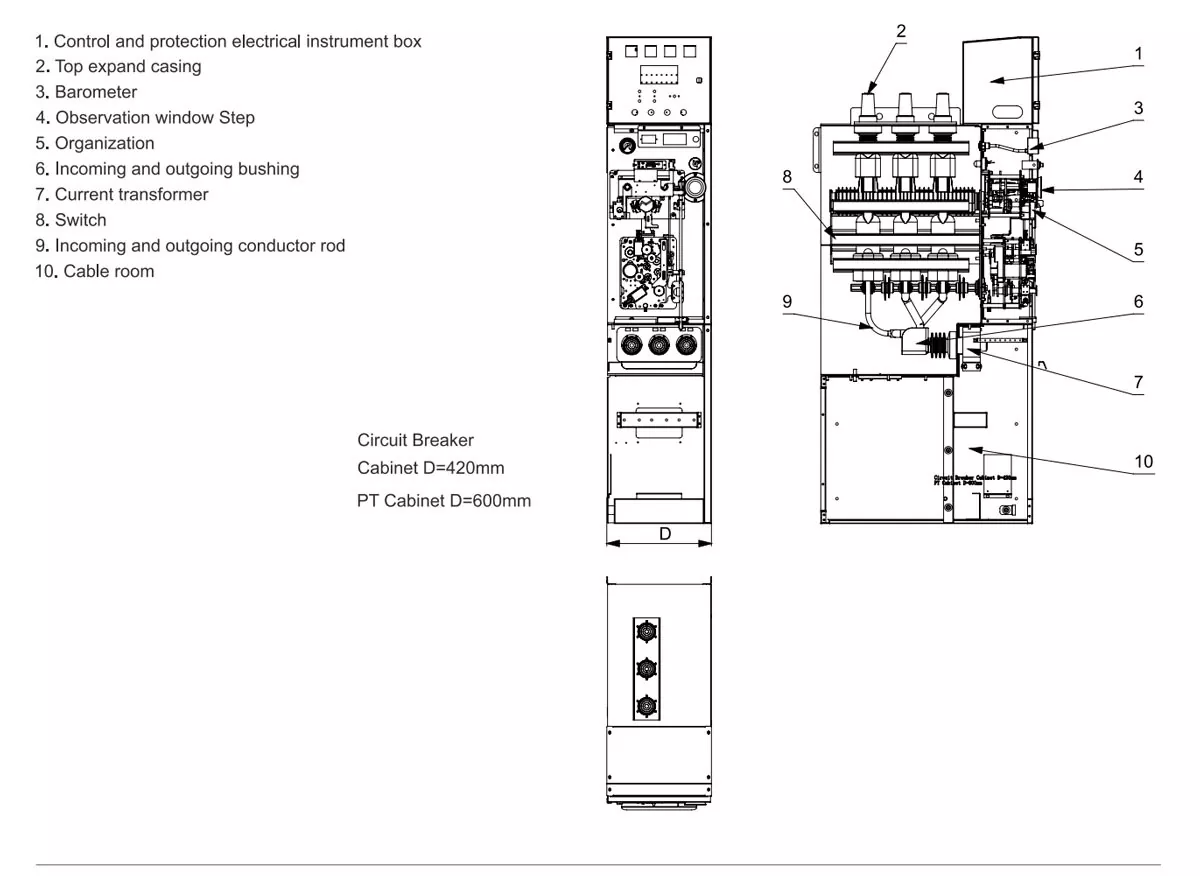

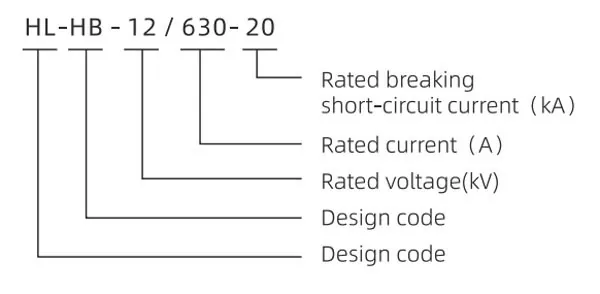

Modell

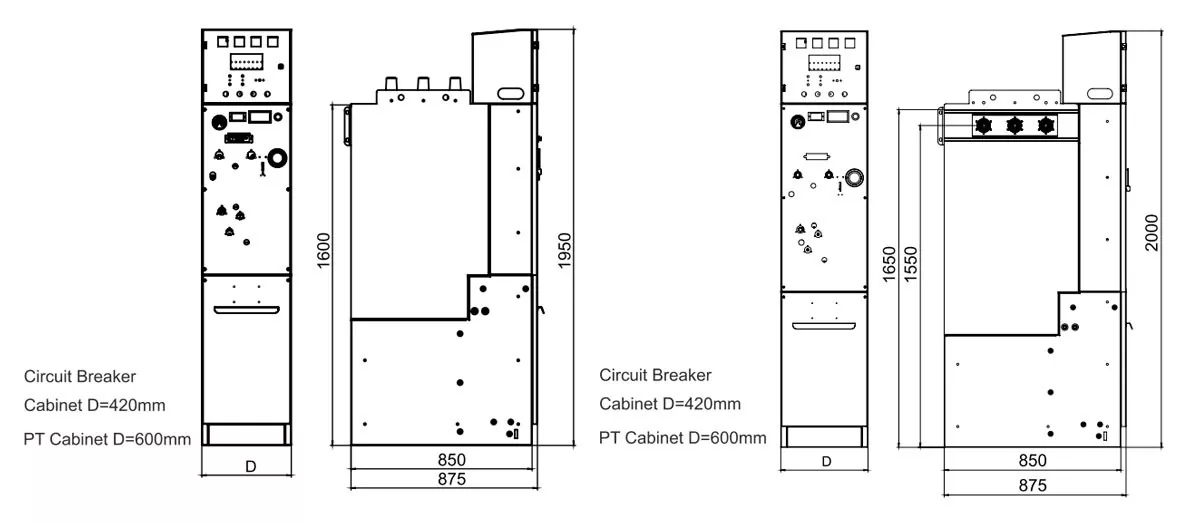

Dimensioner för ställverket
|
Skåpsstorlek (B×D×H) |
Strömbrytare skåp |
Kabelanslutningsskåp |
PT skåp |
|
Toppexpansion |
420×850×1950 |
420×850×1950 |
600×850×1950 |
|
Sidoexpansion |
420×850×2000 |
420×850×2000 |
600×850×1950 |
Teknisk parameter
De viktigaste tekniska parametrarna för Environmental Gas Insulated RMU
|
Märkspänning |
kV |
12 |
|
Märkström |
A |
630 |
|
Bågsläckningsmetod |
|
Vakuumbrytarrör |
|
Isoleringsmetod |
|
Ren luft eller kväve |
|
Nominell kortslutningsbrytström |
kV |
20 |
|
Märkbara kortslutningsbryttider |
Tider |
30 |
|
Märkkortslutningsström (topp) |
kV |
50 |
|
Nominell korttidshållbarhet ström 3s (rms) |
de |
20 (Huvudkrets), 17, 4 (Jordningskrets) |
|
Nominell toppmotståndsström |
de |
50 (Huvudkrets), 43, 5 (Jordningskrets) |
|
Strömfrekvens tål spänning (1 min) |
kV |
42 (Fas till jord, fas till fas), 48 (brytande) |
|
Blixtimpulser tål spänning |
kV |
75(Fas till jord, fas till fas), 85(brytande) |
|
Partiell urladdning |
PC |
≤20 |
|
Bedömd sekvens av operationer för vcbs |
|
O-0,3s-co-180s-co |
|
Tål inre ljusbågsfel |
KA\S |
20/0,5 |
|
Mekaniskt liv |
Tider |
10 000 (VCB) 3 000 (isoleringsbrytare, jordbrytare) |
|
Huvudkretsresistans för varje fas |
mΩ |
120 |
|
Jordningsbrytare märkt kortslutningsström (toppvärde) |
De |
43, 5 |
|
Stängningstider för jordbrytare |
Tider |
2 |
|
Grad av skydd |
MPa |
IP67 (Gasbox), IP4X (kåpa) |
|
Nominellt gastryck (mättryck) |
MPa |
0.02 |
|
Lägsta driftgastryck |
0/0 |
0 |
|
Bedömd årlig läckagehastighet |
ppm |
0.01 |
|
Fukthalt i luftbox |
kV |
≤150 |
|
Hjälpkretsens effektfrekvens tål spänning (1 min) |
|
2 |
Huvudsaklig teknisk parameter för strömbrytare
|
Märkspänning |
12 |
|
Märkström |
630 |
|
Nominell kortslutningsbrytström |
20 |
|
Märkkortslutningsström (topp) |
50 |
|
Nominell korttidshållbarhet ström 3s (rms) |
20 |
|
Nominell toppmotståndsström |
50 |
|
Bedömd sekvens av operationer |
O.-0.3s-C.O.-180s-C.O. |
|
Strömfrekvens tål spänning (1 min) |
42 (Fas till jord, fas till fas), 48 (brytande) |
|
Blixtimpuls tål spänning (topp) |
75 (Fas till jord, fas till fas), 85 (brytande) |
|
Partiell urladdning |
≤5 |
|
Mekaniskt liv |
10000 |
|
Huvudslingresistans per fas |
≤110 |
|
Kontaktavstånd |
9±1 |
|
Kontakttryck överflyttning |
3±0, 5 |
|
Kontakta sluttrycket |
1800±100N |
|
Trefasöppning (olika faser) |
≤1 |
|
Kontaktstängning studstid |
≤2 |
|
Stängningstid |
≤70 |
|
Öppettid |
≤60 |
|
Genomsnittlig öppningshastighet |
1,1+0,2 |
|
Genomsnittlig stängningshastighet |
0,8+0,2 |
|
Nominellt antal kortslutningsströmavbrott |
30 |
