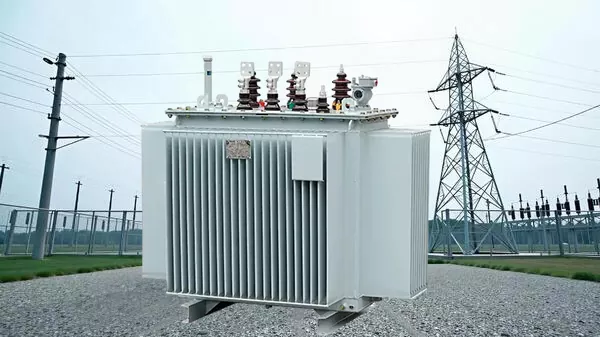

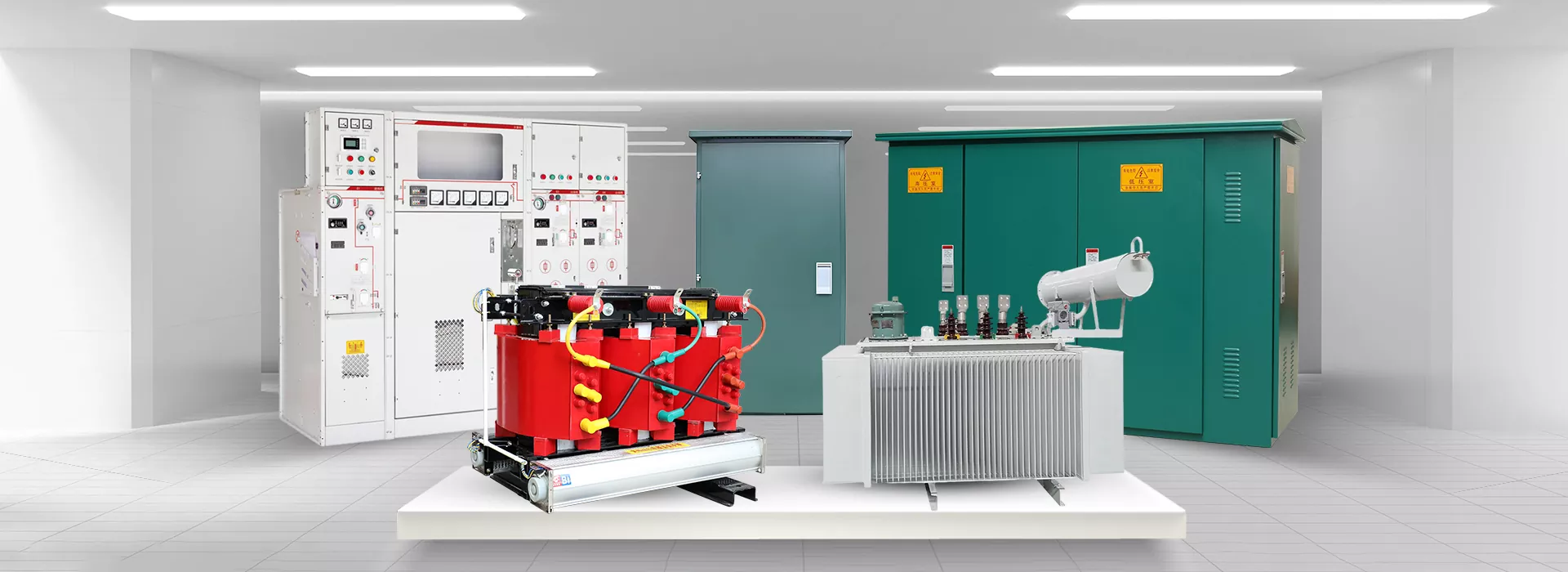

Krafttransformatorer är en avgörande del av Ceho-tillverkarens omfattande produktportfölj, som ger tillförlitligt skydd och effektiv överföring för kraftsystem. Vi använder avancerad designteknik vid tillverkningen av dessa produkter, och erbjuder transformatorer av både olje- och torrtyp.

Transformatorer av torr typ kontra oljenedsänkta transformatorer: Vilken ska man välja?

Ceho ger råd utifrån dina specifika behov. Om du tänker använda den inomhus, särskilt i miljöer där brandsäkerheten är av största vikt, som t.ex. högtrafikerade köpcentra, höga bostadshus eller skolor, rekommenderar vitransformatorer av torr typ. De använder luft eller harts som isolering/kylmedium, vilket eliminerar risken för oljeläckage och förenklar underhållet.

Men om du använder den utomhus eller i industriella transformatorstationer,oljenedsänkta transformatorererbjuder bättre värmeavledning och överbelastningskapacitet, vilket gör dem mer ekonomiska och effektiva för högklassade krafttillämpningar.

Rutinunderhåll

Vi tillhandahåller omfattande eftermarknadsservice och teknisk support, och erbjuder även några förslag på produktunderhåll. Ceho-produkter är relativt enkla att installera och underhålla, och kräver minimala kontroller eller byte av komponenter; regelbundna inspektioner från nödvändiga vinklar är tillräckliga.

Den mest grundläggande och enklaste metoden är visuell inspektion. Oljeläckor, korrosion, färgen på silikonen i ventilationen och integriteten hos bussningar och packningar kan ofta detekteras visuellt. Om dessa problem uppstår under den dagliga driften kan de åtgärdas omedelbart. Därefter kan elprovning utföras. För eventuella frågor eller angående hur man utvecklar en underhållsplan under driftsförhållanden, vänligen kontakta Ceho.

Om möjligt rekommenderar vi att du utför värmeavbildningsinspektion med en infraröd värmekamera för att identifiera varma punkter på bussningarna, lederna och tankytan. Om du har köpt en av våra oljenedsänkta transformatorer är dielektrisk styrka, fukthalt och analys av löst gas också nödvändiga för att utesluta interna fel genom oljeanalys.

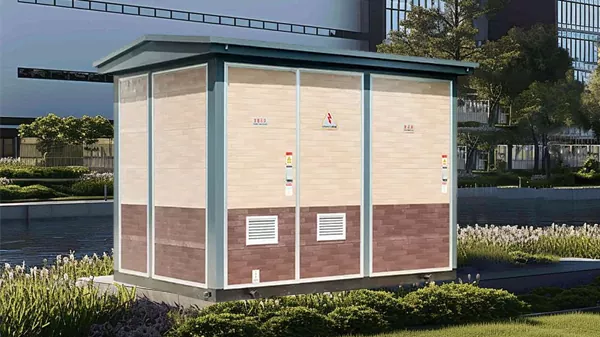

Box-Type transformatorstationen har en kompakt, integrerad design som kombinerar mellanspänningsställverk, distributionstransformatorer ochlågspänningsställverktill en enda enhet, som erbjuder en fristående kraftdistributionslösning från Ceho. Den omvandlar effektivt ström från 11kV eller 33kV mellanspänningskällor till 400V/230V lågspänningsutgångar. Dess prefabricerade design minimerar också installationstiden på plats, vilket gör det till ett snabbt och bekvämt alternativ.

Försiktighetsåtgärder vid installation

Installation av Box-Type transformatorstation är snabb och enkel, men den kan inte placeras någonstans. Se till att platsen du väljer har en enkel, horisontell betongbas eller fundament som tål transformatorstationens totala vikt. Vänligen bekräfta i förväg om dräneringsåtgärderna för fri position är på plats. Omoljesänkt transformatoranvänds, ska den nedre oljetätningen ställas in.

Den formella installationen är faktiskt väldigt bekväm. Enheten har monterats, anslutits och testats i Cehos fabrik. Platsen behöver endast placeras på grund, kopplas till inkommande ledning, funktionsprov och besiktning. Om du i framtiden inte är nöjd med nuvarande upplägg är det möjligt att bygga ut och renovera det. Det enklaste sättet är att lägga till matarpaneler på lågspänningsställverksnivån. Om det däremot är en kapacitetsuppgradering eller en mellanspänningsställverksrenovering rekommenderas att kontakta oss och Få en mer riktad renoveringsplan.

Komponentspecifikationer

• MV ställverksutrymme:
  • Typ: SF6-isolerad, vakuumkretsbrytare (VCB) eller luftisolerad ställverk (AIS).
  • Brytarvärden: 630A, 1250A, 2000A.
  • Skydd: Integrerad överström, jordfelsreläer och mätande CT/PT.
  • Standarder: IEC 62271-200, IEEE C37.20.2.
• Distributionstransformator:
  • Typ: Oljenedsänkt (ONAN) eller torrtyp (Cast Resin - SCB).
  • Isoleringsklass: För oljetyp: Klass A (105°C). För torr typ: Klass F (155°C) eller Klass H (180°C).
  • Vektorgrupp: Dyn11, Yyn0 eller som specificerats.
  • Impedans: 4%, 6% eller enligt kundspecifikation.
  • Standarder: IEC 60076, IEEE C57.12.
• LV-ställverksutrymme:
  • Huvudströmbrytare för LV: luftkretsbrytare (ACB) eller kretsbrytare i formgjuten hölje (MCCB).
  • Utgående matare: MCCB eller Switch Fuse Units (SFU).
  • Samlingsskena Betyg: Upp till 4000A, koppar eller förtennad.
  • Mätning: Multifunktions digital energimätare, strömtransformatorer.
  • Standarder: IEC 61439-1/-2, UL 891.
• Kapsling och hjälpmedel:
  • Material: Varmförzinkad stålplåt (min. 2mm tjocklek).
  • Ytbehandling: Epoxiprimer & polyesterpulverlackering (RAL-färgalternativ).
  • Ventilation: Forcerad fläktkylning med termostater, jalusier och insektsnät.
  • Belysning: Intern LED-belysning med dörraktiverad strömbrytare.
  • Jordning: Full intern jordsamlingsskena ansluten till externa jordgropar.

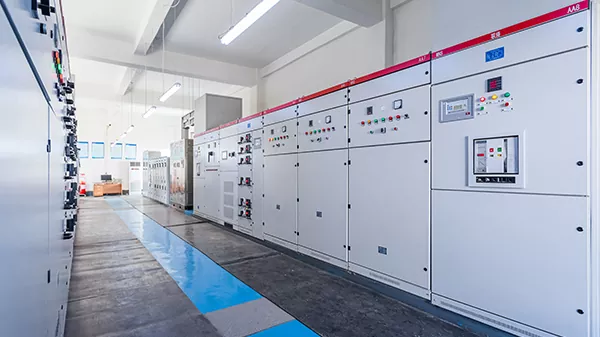

Ceho är en leverantör i Kina som erbjuder ett komplett utbud av produktlösningar för kraftsystem, inklusive ställverk, en enhet som används för att styra, skydda och isolera elektrisk utrustning. Med denna utrustning kan el på ett säkert och tillförlitligt sätt överföras från kraftverket till slutanvändaren. Vi har alltid hållit jämna steg med tidens förändringar och utveckling för att genomföra produktforskning och utvecklingsinnovation, avancerad övervakning och smarta nätfunktioner kommer att kunna förbättra operativ effektivitet.

Produkttyp

Vi kan främst förse dig med produkterlågspänningsställverkochhögspänningsställverkDessutom, om de delas efter spänningsklass, kommer marknaden också att se mellanspänningsställverk.

Lågspänning, används i märkspänning under 1000V kraftsystem, för det dagliga livet, hushåll, kommersiella, och inte räkna några små industriella applikationer är ett mycket lämpligt val för att skydda lågspänningskretsar.

Högspänningen används för kraftsystem med märkspänningar över 36kV, storskalig kraftöverföring och högspänningsdistribution måste välja denna produkt, annars finns det inget sätt att upprätthålla säkerheten och stabiliteten hos högspänningssystem.

Huvudfunktioner

Vi kan sammanfatta kopplingsutrustningens kärnfunktioner i några få ord: koppling, skydd och isolering.

Växlingsfunktionen är lätt att förstå; kopplingsutrustning kan koppla från och ansluta kretsar. Det används vanligtvis för att styra strömförsörjningen under normal drift, och även för att koppla bort strömmen när det är nödvändigt att stoppa strömförsörjningen för underhåll eller reparation.

Skyddsmässigt är huvudfunktionerna överbelastnings- och kortslutningsskydd. Baserat på inställda ström- eller spänningströsklar kommer utrustningen automatiskt att koppla från kretsen vid överbelastning; annars kan elektrisk utrustning brinna ut och i allvarligare fall kan den orsaka brand.

Isoleringsfunktionen isolerar helt kretsen från strömförsörjningen under underhåll eller reparation, vilket skyddar operatörerna.

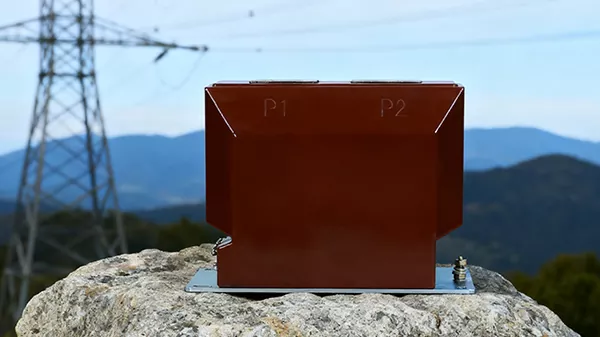

Kontakta Ceho för att köpa vår instrumenttransformator, såväl som andra produkter som kan konfigurera en komplett uppsättning elektrisk utrustning åt dig. Denna specialiserade enhet reducerar hög spänning och hög ström till standardiserade låga nivåer, ger den nödvändiga isoleringen mellan högeffekts primära kretsar och lågspännings sekundära kretsar, och är också en exakt och effektiv enhet.

Huvudtyp

Strömtransformatorochspänningstransformator, dessa två är huvudtyperna, men det finns en mer speciell kategori, även Ceho kan vara systematisk, det vill säga,kombinerad instrument transformator.

Strömtransformator används för att reducera hög primärström till standard sekundärström. Dess primärlindning är ansluten i serie med den strömledare som ska mätas. Utgången från sekundärlindningen är ansluten till amperemeter, effektmätare, elenergimätare och skyddsrelä.

Spänningstransformatorer används för att reducera höga systemspänningar till standard sekundärspänningar, med primärlindningar parallellkopplade mellan fas- och nollledare, eller mellan två faser. Sekundära utgångar används för voltmetrar, wattmätare, frekvensmätare, synkroniseringsanordningar och skyddsreläer.

Kombinationen är också mycket lätt att förstå, det vill säga att integrera de två tillsammans.

Vilka faktorer bör beaktas när man väljer belastningsklasser för instrumenttransformatorer?

Valet av belastningspar är viktigt för att bibehålla nominell noggrannhet. Den totala anslutningsbelastningen inkluderar impedansen för alla anslutningsledningar, plintar och ansluten utrustning, så när du väljer, bekräfta att märklasten för instrumenttransformatorn är lika med eller större än den beräknade totala anslutningsbelastningen. Om du inte kan bekräfta detta själv, vänligen kontakta Ceho för att ta fram den perfekta informationen.

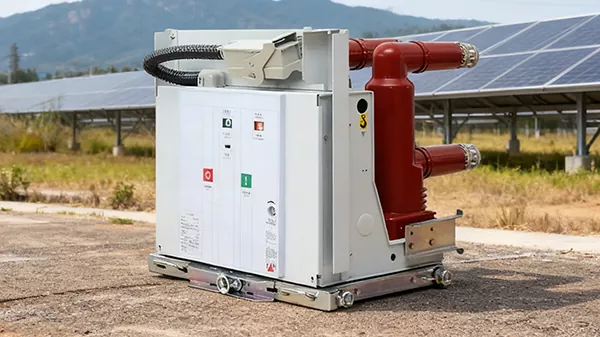

KontaktaCehooch köp våra högspänningskomponenter, som inte är vanliga komponenter, utan hörnstenen i kraftinfrastrukturen. Genom att välja rätt komponenter för säkerhet, livslängd och kontinuitet i driften, samtidigt som kvalitet också är ett mycket centralt element, ger vi dig en helhetslösning.

Märkspänning VS tål spänning, vad är skillnaden?

Förhögspänningskomponenter, märkspänningen är den maximala systemspänning som de kan motstå under normala driftsförhållanden och är relaterad till komponentens kontinuerliga driftgräns. Motståndsspänningen är en högre testspänning som appliceras på isolatorn, varaktigheten är relativt kort och isolatorn måste kunna motstå den utan genombrott, för att bibehålla stabilitet under transient- och överspänningsspänningar.

Kriterier för nyckelval

Systemspänning: Den maximala systemspänningen som komponenten är konstruerad för.

Dielektrisk styrka: verifiera att den tål spänning av effektfrekvens (50/60Hz) och blixtimpuls (1,2/50 μs).

Märkström: kontinuerlig strömförande kapacitet, omgivningstemperatur och potentiell överbelastning måste beaktas.

Kortslutningsprestanda: tål termisk påfrestning och mekanisk påkänning som genereras av maximal felström inom angiven varaktighet.

Miljöförhållanden: För utomhuskomponenter, överväg föroreningsnivå (IEC 60815), höjd, omgivande temperaturområde, seismisk aktivitet och UV-exponering.

Partiell urladdning: bussning och terminaler och andra nyckelkomponenter, låg partiell urladdningsnivå är en nyckelindikator på långsiktig isoleringsintegritet.

Material och hållbarhet: porslin, kompositpolymer, med olika fördelar.

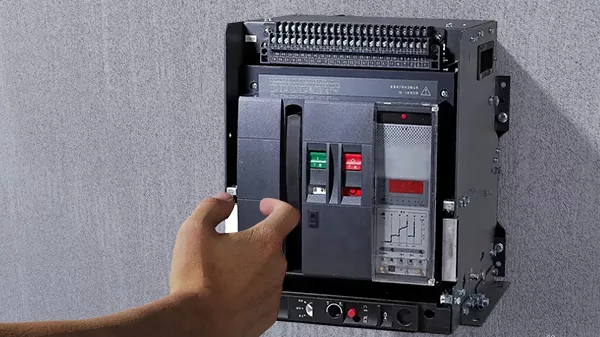

Lågspänningsbrytare är viktiga för elektriskt skydd och stänger automatiskt av kretsar vid överbelastning, kortslutning eller feltillstånd, oavsett om det är i det dagliga livet eller industrin.Cehoär en professionell tillverkare och leverantör, erfaren i branschen, kan kontakta oss för specifik information om denna utrustning, anpassad riktad konfiguration.

Tillbehör och valfria funktioner

Hjälpkontakter: används för att på distans indikera strömbrytarens status.

Larmkontakter: indikerar utlösningsförhållanden orsakade av överbelastning eller kortslutning.

Underspänningsutlösning: strömbrytare som löser ut automatiskt när nätspänningen faller under en inställd tröskel.

Shuntutlösning: tillåter fjärrutlösning av strömbrytaren av externa signaler.

Motoroperatör: fjärrstyrd på/av-manövrering av strömbrytare.

Låsanordning: utrustad med hänglås för säkerhetslåsning/taggningsprocedur.

Plintskydd: förhindrar oavsiktlig kontakt med spänningsförande delar.

Kommunikationssvit: för integration i byggnadsledningssystem och övervaknings- och datainsamlingssystem.

Underhåll och testning

Underhåll avlågspänningsbrytare, bör den specifika cykeln bedömas enligt driftsmiljön och driftsfrekvensen. Visuell inspektion och mekanisk provning vart 1-2 år om det är stabilt, rent och sällan används. Men om du använder den i tuffa industriella miljöer, eller mycket kritiska applikationer, rekommenderas det att du utför en värmeavbildningsinspektion varje år för att kontrollera om det finns hot spots, och ett omfattande elektriskt test vart 3-5 år.

Ceho rekommenderar isolationsresistanskontroll, kontaktresistansmätning och injektionstest. Om du hittar specifika problem eller känner att du behöver byta ut och uppgradera kan du kontakta oss och få teknisk support.

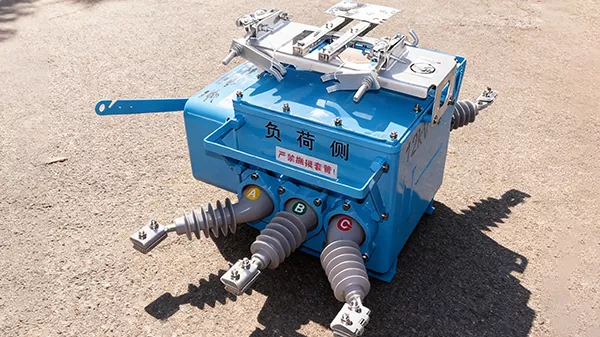

Inom området industriell kraftdistribution och styrning är högspänningsbrytare mycket viktig, om du letar efter en produkt som kan prestera perfekt under extrema förhållanden kan du kontakta Ceho omedelbart.

Vad är den grundläggande skillnaden mellan en högspänningsbrytare och en strömbrytare?

Högspänningsbrytareoch högspänningsbrytare är olika i funktion och tillämpningsscenarier. Om du frågar den mest grundläggande skillnaden är den främst funktionell, och funktionen avgör användningen.

Högspänningsbrytare används för normal kretsanslutning och frånkoppling, för att fungera utan fel, och används ofta för utrustningsunderhåll och lastväxling. Högspänningsbrytarens skyddsfunktion gör den mer lämpad för användning i felsituationer som kortslutning och överbelastning.

Vad ska jag vara uppmärksam på när jag väljer en högspänningsbrytare?

Oroa dig inte för att välja olämpliga produkter,kontakta Ceho, vi kommer att utarbeta specifika lösningar för dig, om du vill överväga den allmänna riktningen först, dessa punkter är de som måste uppmärksammas, den första är märkspänning och ström, kort sagt, du kan inte välja de som inte överensstämmer med kraftsystemet. För det andra måste dess omkopplingskapacitet kunna motstå belastningsströmmar och potentiella kortslutningsströmmar.

Andra flera vinklar, beror främst på miljön där du kommer att använda högspänningsomkopplaren, temperatur, luftfuktighet, korrosivitet måste beaktas, kombinerat med miljön för att avgöra om det finns en mer riktad säkerhets- och skyddsfunktion, och om driftsfrekvensen är mer frekvent är det också nödvändigt att välja den lämpliga, som skiljer sig från det allmänna syftet.

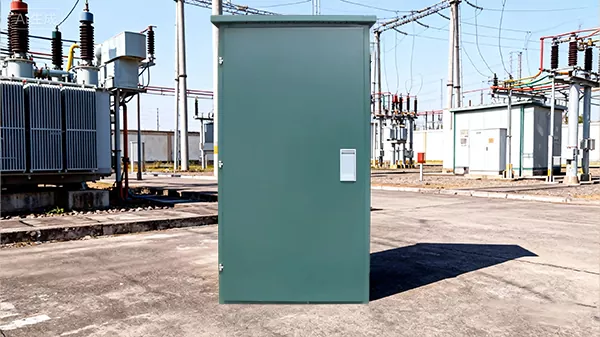

Välj Ceho'sKabelgrenlådaför att hjälpa dig att hantera kablar effektivt och säkert i din komplexa kraft-, data- och kommunikationsinfrastruktur. Dessa produkter skyddar effektivt anslutningar från miljörisker, mekanisk påfrestning och obehörig åtkomst, samtidigt som de bibehåller systematisk kabeldragning, förbättrar tillförlitligheten, säkerheten och enkel underhåll.

Vilka är de viktigaste säkerhetskontrollerna innan kabelförgreningsboxen tas i bruk?

Bekräfta attgrenlådaär helt strömlös och låst.

↓

Alla kabelanslutningar dras åt till rätt vridmomentspecifikation eller justeras om inte, annars kan överhettning inträffa.

↓

Kontrollera att varje gren är installerad med rätt säkring eller brytare enligt systemdesign.

↓

Alla oanvända kabelingångspunkter måste vara ordentligt tätade med pluggar för att bibehålla IP-skyddet, bekräfta detta.

↓

Är kapslingar och samlingsskenor ordentligt jordade?

↓

Kompletta, isoleringsmotstånd och kontinuitetstester enligt föreskrifter.

Miljö- och installationsfunktioner

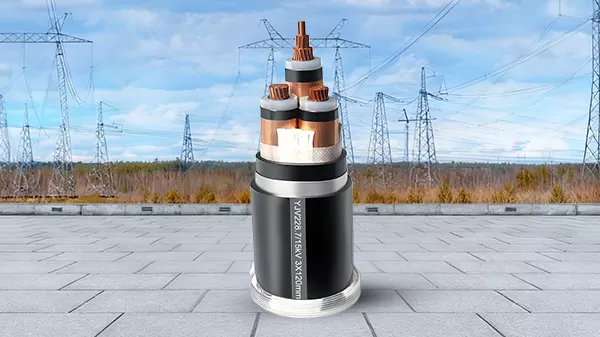

Ceho kan tillhandahålla ställverk, transformatorer, transformatorstationer och annan elektrisk utrustning, och kablar är också viktiga för elsystem, som också ingår i våra one-stop produktlösningar. Vi följer strikt industristandarder, avancerad teknik och längre livslängd.

Vilka kabeltyper erbjuder vi?

Ceho erbjuder låg-, mellan- och högspänningskablar.

Lågspänningskabelkonstruktionen är enkel, spänningsområdet är under 0,6/1kV, men även om konstruktionen är enkel bör den ha slitstyrka, korrosionsbeständighet och flamskyddsfunktioner.

Spänningsområdet förmellanspänningskablarär mellan 1kV och 35 kV, isolerings- och spänningsresistansen är bättre och kraven på yttre skydd är högre. Vi kommer att använda flerskiktsisoleringsdesign.

Spänningsområdet förhögspänningskablaröverstiger 35 kV, mellan 35 kV och 220 kV. Du måste välja detta för långdistanskraftöverföring. Designen av denna typ av produkt är mer ansvarsfull än de två föregående, med hög isoleringsprestanda och mer testat spänningsmotstånd.

Användningsområde

Detta måste också särskiljas efter strömkabelns spänningstyp, och den allmänna användningen kommer definitivt att orsaka problem.Cehos lågspänningskablar kan användas i hem, industribyggnader, köpcentra, kontorsbyggnader och andra platser för att överföra el till olika terminalutrustning och anläggningar.

Mellanspänningskablar kan ansluta olika kraftutrustning, och de ses ofta i kraftöverföringstillämpningar mellan stadsdistributionsnät, industrianläggningar och transformatorstationer.

Högspänningskablar som nämns ovan, ultrahögspänningsledningar, kraftöverföring på långa avstånd, behöver använda sådana kablar.
