JDZ enfas epoxihartsgjuten spänningstransformator

Epoxihartsgjutningsteknologi har revolutionerat designen av JDZ enfas epoxihartsgjutna spänningstransformatorer, vilket ger dem överlägsen isolering, mekanisk styrka och miljöbeständighet. Det är särskilt känt för sin tillförlitlighet och noggrannhet i enfasapplikationer. Dess kompakta, underhållsfria design gör den lämplig för inomhus- och utomhusinstallationer inom olika industrier.

Från kraftverk till industrianläggningar och kommersiella byggnader, våra spänningstransformatorer är oumbärliga verktyg för energihantering och systemskydd. Deras förmåga att upprätthålla noggrannhet under olika driftsförhållanden gör dem till det föredragna valet för mellanspänningssystemingenjörer och -tekniker.

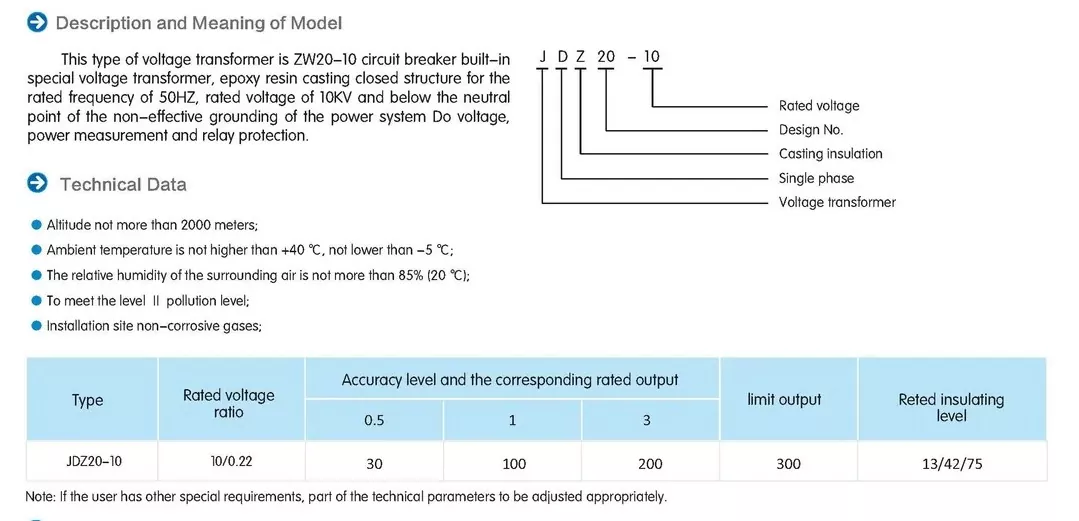

Specifikation

Vad är en JDZ enfas epoxihartsgjutspänningstransformator?

En JDZ enfas epoxihartsgjutspänningstransformator är en precisionsinstrumenttransformator som är speciellt framtagen för spänningsmätning och skydd i elektriska kraftsystem. Denna enhet fungerar på principen om elektromagnetisk induktion för att transformera höga primärspänningar till standardiserade låga sekundära spänningar, typiskt 110V eller 100/√3V, lämplig för anslutning till mätinstrument, skyddsreläer och styrutrustning.

Transformatorns kärnkonstruktion har högkvalitativa kiselstållamineringar lindade med precisionskopparlindningar, alla inkapslade i speciellt formulerad epoxiharts. Denna gjutprocess skapar en monolitisk struktur som ger exceptionell dielektrisk styrka samtidigt som luftfickor som kan leda till partiella urladdningar elimineras. JDZ-beteckningen hänvisar till dess enfaskonfiguration, med "J" som indikerar spänningstransformator, "D" representerar enfas och "Z" betyder epoxihartsgjutteknik.

Viktiga driftsegenskaper inkluderar en definierad noggrannhetsklass (vanligtvis 0,2, 0,5 eller 1,0), specificerade termiska prestandaklassificeringar och överensstämmelse med internationella standarder såsom IEC 60044-2. Enheten bibehåller linjära transformationsförhållanden över sitt designade spänningsområde, vilket säkerställer mätprecision även under systemfluktuationer. Dess design inkluderar barriärer och krypavståndsoptimering för att förhindra ytspårning, särskilt viktigt i fuktiga eller förorenade miljöer.

JDZ enfas epoxihartsgjuten spänningstransformatorinkapsling tjänar flera viktiga funktioner: den ger mekaniskt skydd till lindningarna, skapar en fuktsäker barriär och fördelar elektriska spänningar jämnt i hela strukturen. Detta resulterar i en transformator med överlägsen kortslutningsmotståndsförmåga och motståndskraft mot miljöfaktorer jämfört med konventionella oljefyllda eller torra konstruktioner.

Nyckelfunktioner

JDZ enfas epoxihartsgjutspänningstransformator har flera utmärkande egenskaper som skiljer den från konventionella spänningstransformatorer. Dess design fokuserar på tillförlitlighet, noggrannhet och långsiktig prestanda i krävande elektriska miljöer.

Epoxihartsinkapslingssystemet representerar transformatorns mest betydande tekniska framsteg. Denna specialformulerade förening ger exceptionella dielektriska egenskaper med en typisk dielektrisk styrka som överstiger 20kV/mm. Gjutprocessen säkerställer fullständig nedsänkning av alla aktiva komponenter, vilket skapar ett hålrumsfritt isoleringssystem som förhindrar partiell urladdningsaktivitet även under kontinuerlig drift vid märkspänning. Hartsformuleringen innehåller UV-stabilisatorer för utomhusapplikationer, som bibehåller isoleringens integritet trots långvarig exponering för solljus.

Mekanisk robusthet är ett annat kännetecken för JDZ-designen. Epoxihartset bildar ett styvt, stöttåligt hölje som skyddar de inre komponenterna från vibrationer, mekanisk påfrestning och oavsiktlig stöt. Denna konstruktion eliminerar behovet av externa skyddande kapslingar i många applikationer, vilket minskar det totala installationsfotavtrycket. Materialets inneboende flamskyddsegenskaper uppfyller stränga brandsäkerhetskrav utan att kräva ytterligare brandsäkra beläggningar.

Elektriska prestandaegenskaper inkluderar låga magnetiska förluster på grund av högkvalitativa kornorienterade kiselstålkärnor och precisionslindade kopparlindningar. Transformatorn uppvisar utmärkta frekvensresponsegenskaper och bibehåller noggrannhet över ett brett frekvensområde från 15Hz till 100Hz. Dess termiska prestanda säkerställer stabil drift över temperaturområden från -40°C till +70°C, med temperaturkoefficienter noggrant kompenserade i designen för att bibehålla mätnoggrannheten.

Transformatorn innehåller avancerade fältgraderingstekniker i sin terminaldesign, med inbyggda elektroder och avspänningskonturer för att hantera elektriska fältfördelningar. Detta förhindrar koronaurladdning vid högspänningspunkter och förbättrar långsiktig tillförlitlighet. Alla spänningsförande delar förblir helt inkapslade, vilket eliminerar utsatta högspänningsanslutningar och avsevärt förbättrad driftsäkerhet.

Ansökningar

JDZ enfas epoxihartsgjutspänningstransformator finner omfattande tillämpning inom flera sektorer av elkraftsindustrin på grund av dess mångsidiga prestandaegenskaper och robusta konstruktion.

I kraftgenereringsanläggningar har dessa transformatorer en avgörande roll i generatoreffektmätning, nätsynkronisering och skyddssystem. De ger exakta spänningssignaler för turbinstyrsystem, exciteringsutrustning och effektfaktorkorrigeringsanordningar. Deras kompakta design möjliggör installation i ställverksutrymmen med begränsade utrymmen nära generatorer eller step-up transformatorer.

Transmissions- och distributionsnätverk använder JDZ-transformatorer för intäktsmätning vid transformatorstationer, matarövervakningspunkter och distribuerade produktionssammankopplingsplatser. De möjliggör exakt spänningsmätning för SCADA-system, feldetekteringsalgoritmer och automatisk spänningsregleringsutrustning. Epoxihartskonstruktionen visar sig vara särskilt värdefull i underjordiska distributionssystem där fuktbeständighet är av största vikt.

Industrianläggningar använder dessa transformatorer för processtyrningssystem, övervakning av strömkvalitet och utrustningsskydd. Tung industri som stålverk, aluminiumsmältverk och kemiska anläggningar drar nytta av JDZ:s vibrationsbeständighet och immunitet mot ledande dammmiljöer. Transformatorerna integreras sömlöst med kondensatorbanker för effektfaktorkorrigering och harmoniska filterbanker för förbättring av effektkvaliteten.

Elektriska system för kommersiella byggnader innehåller JDZ-transformatorer för huvudservicemätning, hyresgästundermätning och övervakning av nödkraftsystem. Deras flamskyddande egenskaper gör dem lämpliga för installation i elrum utan ytterligare brandskyddsåtgärder. Datacenter värdesätter särskilt deras noggrannhet och tillförlitlighet för övervakning av strömförbrukning och UPS-systemkontroll.

Installationer för förnybar energi, inklusive solparker och vindkraftverk, använder dessa transformatorer för mätning och skydd av nätsammankopplingar. Deras breda temperaturtolerans klarar utomhusinstallation under varierande klimatförhållanden, medan deras motståndskraft mot saltstänk gör dem lämpliga för kustnära vindkraftsparker.

Fördelar med att använda epoxiharts i spänningstransformatorer

Användningen av epoxiharts i JDZ enfasiga spänningstransformatorer ger många tekniska och operativa fördelar jämfört med traditionella isoleringsmetoder, vilket etablerar det som det föredragna valet för moderna elektriska applikationer.

Epoxiharts överlägsna dielektriska egenskaper ger exceptionell isoleringsprestanda, med dielektrisk hållfasthet typiskt 5-10 gånger högre än konventionella isoleringsmaterial. Detta möjliggör mer kompakta transformatorkonstruktioner utan att kompromissa med kraven på elektriskt spelrum. Den homogena naturen hos det gjutna hartset eliminerar gränssnitt mellan olika isoleringsmaterial, vilket förhindrar dielektriska svaghetspunkter som kan leda till för tidigt fel.

Fuktbeständigheten hos epoxiharts representerar en betydande förbättring jämfört med pappers-olja eller lackerade isoleringssystem. Till skillnad från cellulosabaserade material som absorberar fukt över tid, bildar epoxi en ogenomtränglig barriär som bibehåller konsekvent isoleringsmotstånd under transformatorns livslängd. Denna egenskap visar sig vara ovärderlig i fuktiga miljöer eller applikationer som utsätts för periodisk kondens.

Mekanisk stabilitet är en annan viktig fördel, där det härdade hartset bildar en styv matris som immobiliserar alla inre komponenter. Detta förhindrar lindningsrörelse under kortslutningshändelser, ett vanligt felläge i konventionella konstruktioner. Inkapslingen skyddar även mot damm, kemikalier och korrosiva atmosfärer som kan försämra andra isoleringssystem.

Fördelar med termisk prestanda inkluderar bättre värmeavledning jämfört med oljefyllda enheter och överlägsen termisk cyklingstolerans jämfört med konstruktioner av torr typ. Epoxihartsens värmeutvidgningskoefficient kan konstrueras för att matcha den för de inbäddade ledarna, vilket minimerar termisk påkänning under belastningsvariationer. Detta resulterar i förbättrad långsiktig stabilitet för elektriska parametrar.

Ur ett underhållsperspektiv kräver JDZ enfas epoxihartsgjutspänningstransformator praktiskt taget inget rutinunderhåll, vilket eliminerar behovet av periodiska oljetester, uttorkningsprocedurer eller mätningar av isolationsresistans. Den förseglade konstruktionen förhindrar att föroreningar tränger in och bibehåller konsekventa prestandaegenskaper under årtionden av service.

Miljöfördelarna inkluderar frånvaron av brandfarlig isoleringsolja, minskar brandrisker och eliminerar potentiella markföroreningsrisker. Moderna epoxiformuleringar uppfyller stränga miljökrav gällande flyktiga organiska föreningar och innehåll av farliga ämnen.
