VS1 inomhus högspänningsvakuumbrytare

Ceho kan erbjuda VS1 Indoor High-Voltage Vakuum Circuit Breaker med omfattande service efter försäljning och snabb leverans. Arbetsprincipen för denna vakuumbrytare är att när den rörliga kontakten och den statiska kontakten separeras under inverkan av manövermekanismen, genereras en elektrisk ljusbåge mellan kontakterna, och kontakternas yta förångar ånga vid höga temperaturer. Den speciella formen på denna produktkontaktdesign genererar ett magnetfält när ström passerar igenom. Under inverkan av detta magnetfält rör sig den elektriska bågen snabbt längs kontaktytans tangentiella riktning. En del metallånga kondenserar på metallcylindern (skärmen), och bågen passerar naturligt genom noll och slocknar sedan. När ljusbågen slocknar återhämtar sig den dielektriska styrkan mellan kontakterna snabbt

Skicka förfrågan

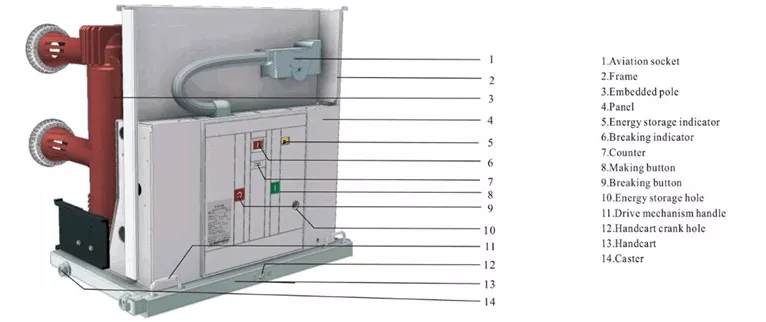

Produktbeskrivning

Du kan vara säker på att köpa VS1 Indoor High-Voltage Vakuum Circuit Breaker från Ceho. Vakuumbrytaren är lämplig för användning i kraftsystem med en märkspänning på 12kv för skyddsändamål, såväl som i styrenheter för elnätsutrustning och industriell kraftutrustning. Den kan utrustas med KYN28(GZS1). Olika typer av kopplingsskåpspaneler som XGN och GG-1A. Relaterade produkter: isoleringsvagnar, säkringsvagnar och andra spänningstransformatorvagnar.

Produktstandarder

♦ IEC62271-100 Högspänningsställverk och manöverdon Del 100: AC effektbrytare

♦ GB1984 High Voltage AC effektbrytare

♦ GB/T11022 Gemensamma specifikationer för standarder för högspänningsställverk och kontrollutrustning

♦ JB/T 3855 högspänningsväxelströmsvakuumbrytare

♦ DL/T402 Specifikation av högspännings växelströmsbrytare

Miljöförhållanden

♦ Omgivningstemperatur: -15℃~+40℃;

♦ Höjd: ≤1000m;

♦ Relativ luftfuktighet: dagligt genomsnitt ≤95%, månadsmedelvärde ≤90%；

♦ Jordbävningsintensitet: ≤8 nivå;

♦ Platser utan brand, explosionsrisk, allvarlig smuts, kemisk korrosion, samt intensiva vibrationer

Tekniskt datum

Inga.	Punkt	Enhet	Datum
1	Märkspänning	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Nominell korttidsströmstyrka motstår spänning (1 min)		90/102? ? ? ? ? ? ? ? ??65/79
3	Nominell blixtimpuls tål spänning		50/59? ? ? ? ? ? ? ? ??125/145
4	Nominell frekvens	Hz	50
5	Märkström	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Nominell korttidstolerant ström	De	20 50 50	25 63 63	31.5 80 80
7	Nominell topptolerant ström
8	Märkkortslutningsström (topp)
9	Bedömd operationssekvens		O-0,3s-co-180s-co
10	Mekaniskt liv	Tider	20000
11	Märkdriftspänning	V	AC/DC220, AC/DC110
12	Öppettid	ms	20~50
13	stängningstid		30~70
14	Märkbara kortslutningsströmbryttider		50

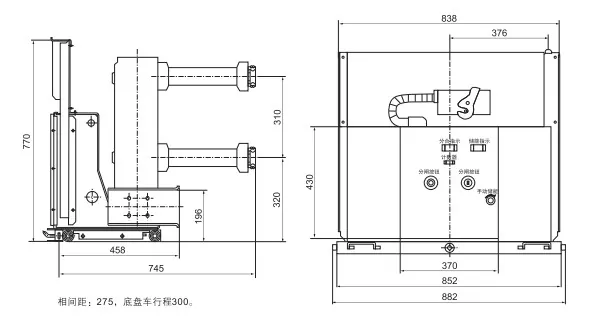

Övergripande måttritning
