LZZB Epoxiharts Gjuten Isolerad Stolpe Typ Strömtransformator

LZZB epoxihartsgjutisolerad strömtransformator av stolptyp är en helt sluten produkt med en epoxihartsgjutkolonnstruktur. Det är tillämpligt på reläskydd för mätning av elektrisk energi och ström i kraftsystem med en märkfrekvens på 5DHz / 60Hz och en märkspänning på 40,5kV. Funktionerna hos denna produkt inkluderar hög dynamisk termisk stabilitet, stor uteffekt dubbelt så mycket, stabil isoleringsprestanda och smutsbeständighet.

Primärlindningen, sekundärlindningen, ringkärnan och spolen i LZZBJ9-35 är inslagna i gjutna epoxihartsisolatorer. Det är en helt sluten struktur, med utmärkt värmeisoleringsprestanda och fuktsäker kapacitet. En kopplingsdosa finns vid den sekundära ledningspunkten. Det finns ett hål på vardera framsidan och sidan av kopplingsdosan, som matchar terminalen för ledningsutgång och används för ledningsutgång. Det finns jordningsbultar och fyra installationshål på produktens bottenplatta för installation.

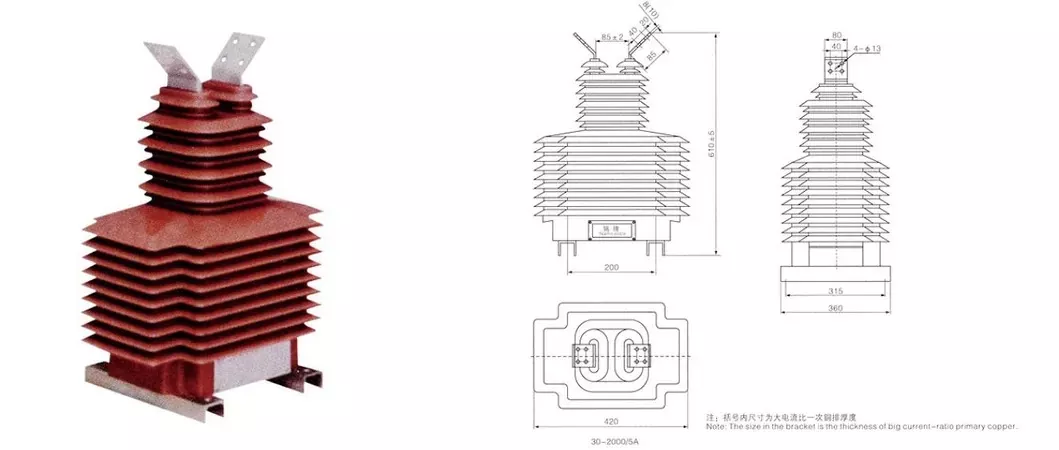

Produktritning

Teknisk huvudparameter (LZZB9-35/250W1)

1. Nominell isoleringsnivå: 40,5/95/185kV

2. Effektfaktor för belastning: cos ø=0,8 (fördröjning)

3. Nominell sekundärström: 5A (eller 2A,1A)

4. Nominell frekvens: 50Hz eller 60Hz

5.Omgivningstemperatur: -5℃~+40℃

6.Produktstandard: IEC185,GB1208-2006

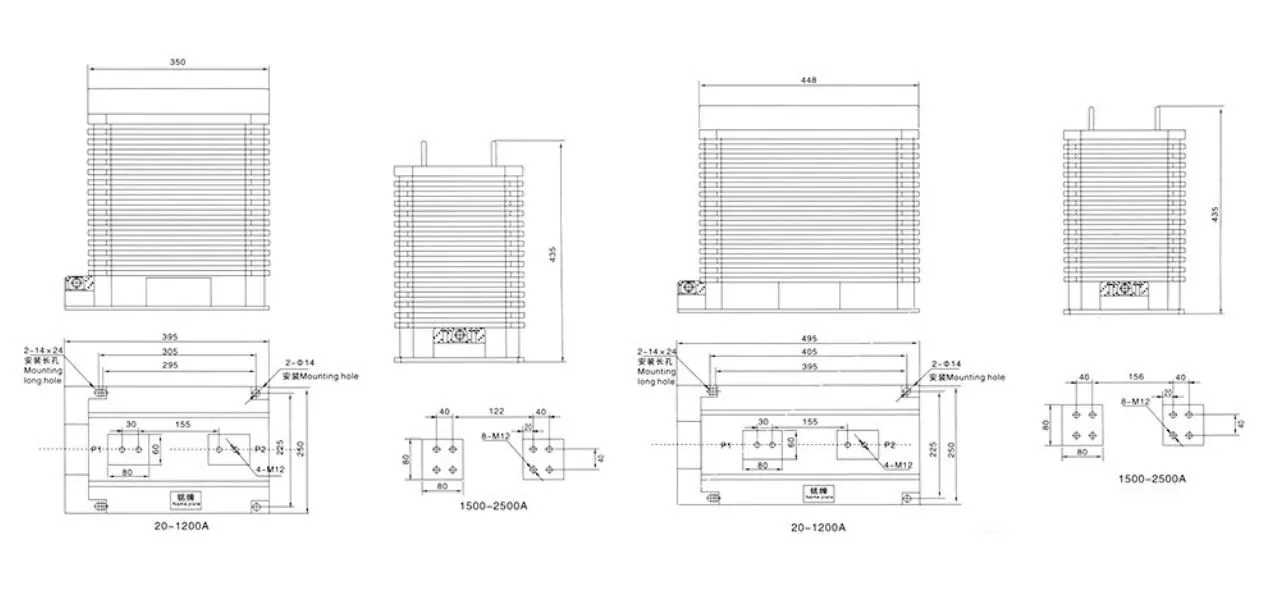

Övergripande dimension

LZZB epoxihartsgjuten isolerad stolptyp Strömtransformator appliceras på luftisolerade kopplingsskåp KYN28A, XGN15 och HXGN17. Högspänningsrum för ringhuvudenheter, transformatorer av boxtyp och kabelfördelningslådor; Kraftverks elförbrukning, industri- och gruvdistributionsrumsmätning/skydd; Hög höjd, hög luftfuktighet och kraftigt förorenade områden (anti-föroreningstyp med ökat klättringsavstånd är valfritt)
