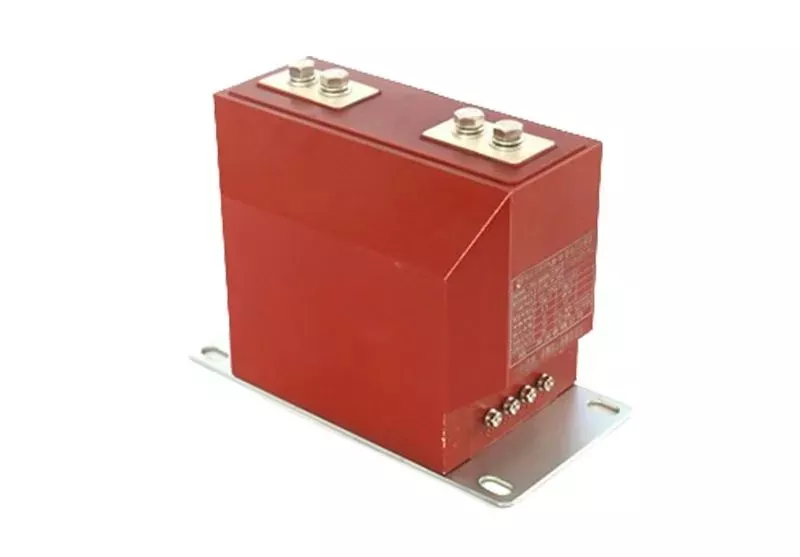

LZZBJ Förstärkt epoxiharts Gjutstolpe Typ Strömtransformator

Ceho tillhandahåller högkvalitativa LZZBJ-förstärkta epoxihartsgjutna strömtransformatorer. Sprickbeständig och slagtålig, lämplig för skåp med hög mekanisk påkänning; Helt förseglad pelare: P1/P2 är M10-M16 koppar/aluminiumstänger eller dubbelhålsstänger, med en bas på 4 × Φ 14 mm, och kan installeras i vilken riktning som helst; Den mikrokristallina silikonlegeringen eller stålplåtstransformatorn av hög kvalitet har hög kvalitet. och bra fellinjäritet. Sekundär terminal: 6-12 kärnor inuti skyddskåpan, kan utökas med dubbla lindningar (0,2S/0,5/5P10/10P10) eller tre lindningar (dosering + skydd + rest); kondensation; Flamskyddsmedel klass V-0, CTI ≥ 600, kompatibel med RoHS; Vikt: 25-35 kg för 10 kV-klassen; 24 kV klass 32-45 kg 40,5 kV klass ≤ 81 kg.

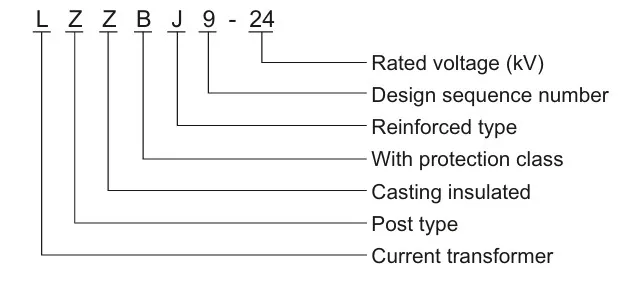

Modell

Produktparametrar

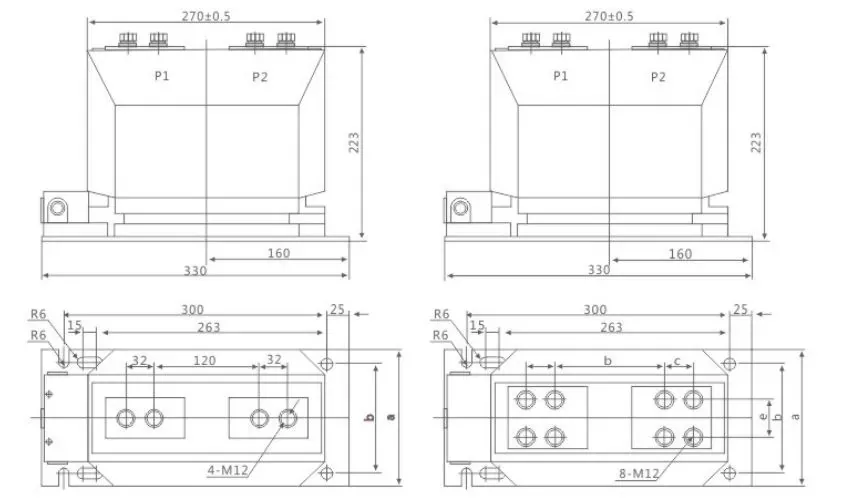

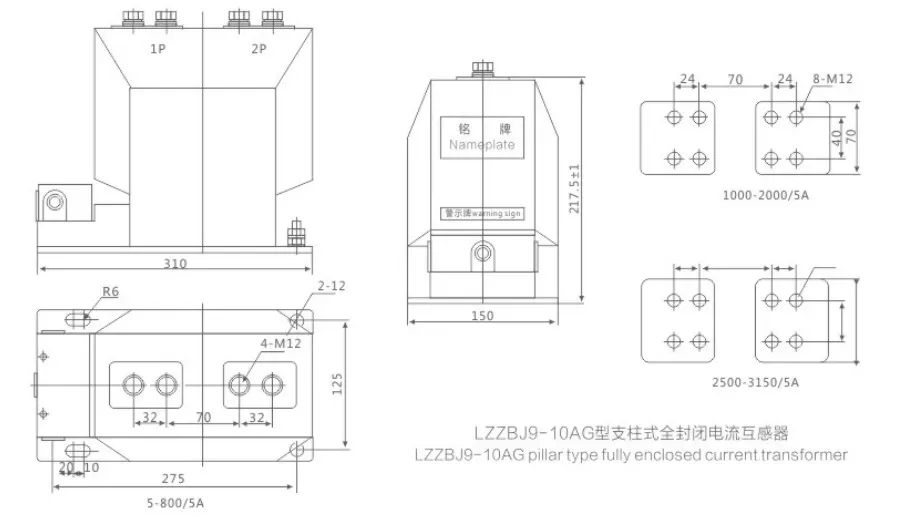

Ritning

Snabbvalskontroll

1. Märkspänning → Välj 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Nominell primärström → Enligt belastnings- eller samlingsskenespecifikationer (100A, 300A, 600A, 1 250A)

3. Noggrannhet och belastning → Mått 0,2S/0,5 (10-20 VA); Protect 5P10/10P15 (15-30 VA)

4. Korttids termisk ström → Matcha systemets kortslutningsström (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Installationsmetod → Stolpe stående/sidoinstallation/upp och ner installation; Basen fixeras med 4-M12 expansionsbultar

6. Särskilda krav: Hög höjd 3 000 m, låg temperatur -40 ℃, anti-föroreningsgrad III, dubbelt transformationsförhållande, krantyp, med skärmande lock
