Utomhus trefas kombinerad instrumenttransformator av torrtyp

Den globala strävan efter smartare, säkrare och mer motståndskraftiga elnät håller på att omforma hela branschen. För energibolag och industrioperatörer i USA, Sydostasien och Tyskland är det avgörande att välja rätt mät- och skyddsutrustning. Utomhus trefas kombinerade instrumenttransformatorer av torr typ framstår som ett utmärkt val, och integrerar mätnings- och skyddsfunktioner i en robust, underhållsfri enhet.

Skicka förfrågan

Produktbeskrivning

Ceho är en tillverkare och leverantör som specialiserat sig på att leverera utomhus trefas kombinerad instrumenttransformator för torrtyp. Combined Interchange Inductors (CIT) integrerar strömtransformatorer (CT) och spänningstransformatorer (VT) i en enda enhet. Den "trefasiga" designen kan samtidigt hantera trefasspänning i högspänningssystem. Avgörande är att specifikationerna för "torrtyp" och "utomhus" betyder:

Torrtyp: Använder epoxiharts eller andra fasta isoleringsmaterial istället för olja. Detta eliminerar risken för läckage, brand eller miljöförorening.

Utomhusapplikation: Designad för att klara hårda miljöförhållanden som regn, damm, UV-strålning och extrema temperaturer.

Den kombinerade designen av denna transformator ger en kompakt, säker och mycket pålitlig lösning för exakt energimätning, fakturering och skyddsreläer i utomhustransformatorstationer.

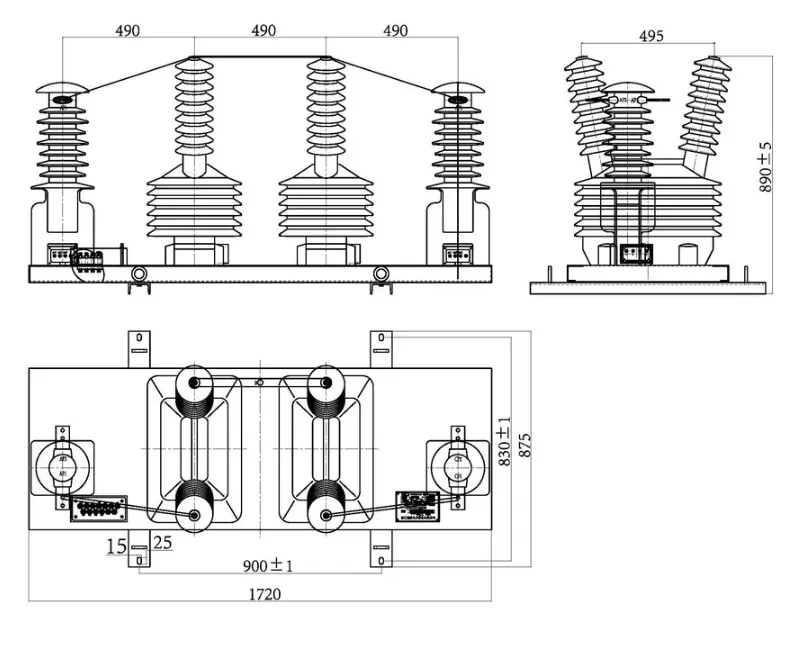

Outinlig dimension

Denna typ av spännings- och strömkombinerad instrumenttransformator är lämplig för kraftsystem med en märkfrekvens på 50Hz eller 60Hz och en märkspänning på 10kV och lägre, för spännings-, ström- och energimätning och reläskydd.

Märkspänningsförhållande (V)	Noggrannhetsklass och nominerad sekundär uteffekt (VA)	Limit output (VA)	Nominell isoleringsnivå (KV)
6000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	7.2/32/60
10 000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	12/42/60

Nominell primärström (A)	Enkelt transformationsförhållande	Noggrannhetsklass och nominerad sekundär uteffekt (VA)			1s termisk ström (KA)	Klassad dynamisk currnet (KA)
Nominell primärström (A)	Enkelt transformationsförhållande	(0,2)s	0,5 s	0.5	1s termisk ström (KA)	Klassad dynamisk currnet (KA)
7,5-10-15	7.5	10	10	15	1.0	2.5
10-15-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

Nominell primärström (A)	Enkelt transformationsförhållande	Noggrannhetsklass och nominerad sekundär uteffekt (VA)			1s termisk ström (KA)	Klassad dynamisk currnet (KA)
		(0,2)s	0,5 s	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200 250				32	80
300-400-500	300				45
400-500-600	400				60	100

Varför välja oss?

1. Förbättrad säkerhet och miljöefterlevnad:

Oljefri, riskfri: Den torra designen eliminerar brandriskerna förknippade med oljenedsänkta transformatorer, en avgörande säkerhetsfunktion för alla regioner.

Miljövänlig: Utan oljeläckor finns det inget hot mot mark eller grundvatten, i enlighet med stränga amerikanska och tyska miljöbestämmelser.

2. Överlägsen hållbarhet och låga underhållskostnader:

Väderbeständighet: Genom att använda högkvalitativa material och beläggningar motstår den korrosion, fukt och föroreningar. Detta är avgörande för kustområden i Sydostasien och industriregioner i Tyskland.

Underhållsfria: Till skillnad från oljenedsänkta transformatorer som kräver regelbunden provtagning och underhåll, kräver torrtypstransformatorer praktiskt taget inget underhåll, vilket avsevärt minskar livscykelkostnaderna.

3. Hög noggrannhet och tillförlitlighet:

Tillhandahåller korrekta mätdata för fakturering och näthantering, vilket säkerställer intäktssäkerhet för kraftbolag.

Fungerar exceptionellt bra under ett brett område av temperatur- och belastningsförhållanden, vilket säkerställer stabil drift av nätet.
