Tre-fas epoxiharts gjuten kombinerad instrumenttransformator

Som den professionella tillverkaren vill Ceho ge dig trefas epoxihartsgjutkombinerad instrumenttransformator. Designegenskaperna hos kombinerade transformatorer inkluderar oljefria, miniatyriserade, hög tillförlitlighet och underhållsfria. Till exempel antar transformatorn epoxihartsisolering och högspännings epoxiharts helt innesluten vakuumgjutning, vilket förbättrar utrustningens isoleringsprestanda och säkerhet. Dessutom är de sekundära ledningarna och kablarna till den kombinerade transformatorn anslutna med blyförseglade kopplingsdosor, som har stöldskyddsfunktioner och är också praktiska för verifiering på plats.

Tekniska parametrar

Kombinerade transformatorer inkluderar olika typer såsom vanliga strömtransformatorer, genom typströmtransformatorer, fleruttagsströmtransformatorer och strömtransformatorer med olika transformationsförhållanden. En vanlig strömtransformator består av en primärlindning, en sekundärlindning, en kärna och ram av järn, ett hölje, ledningsterminaler etc. Den kombinerade instrumenttransformatorns funktionsprincip liknar den för en transformator. En genomgående strömtransformator har ingen primärlindning och genererar magnetiskt flöde genom en tråd som passerar genom järnkärnan och genererar därigenom en sekundärström. Fleruttagsströmtransformatorer får flera olika transformationsförhållanden genom att lägga till flera uttag för att möta kraven från olika belastningsströmmar. Strömtransformatorer med olika transformationsförhållanden ger flera oberoende lindningar för att möta behoven hos olika transformationsförhållanden och noggrannhetsnivåer.

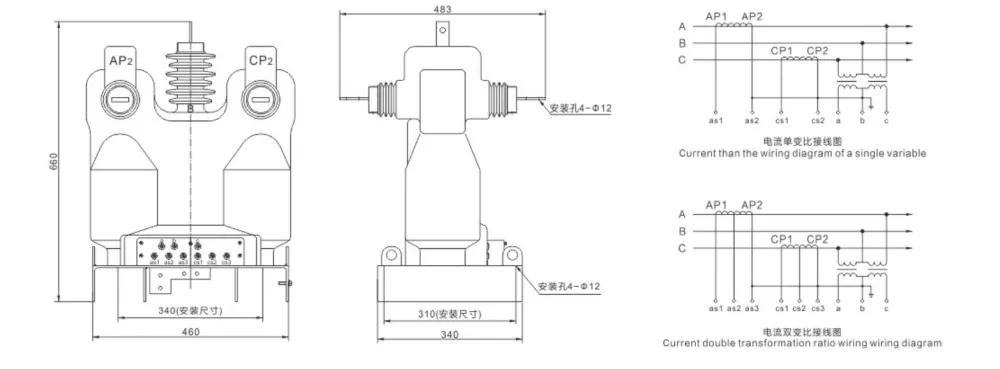

Externa ritningar

Ansökan

Trefas epoxiharts gjuten kombinerad instrumenttransformator används i stor utsträckning inom energimätning, mätning och skydd i kraftsystem. I t.ex. 10kV kraftledningar och grenledningar används kombinerade transformatorer för ledningsförlustbedömning och för mätning av elektrisk energi på krafttransformatorernas högspänningssidogrenledningar. Dessutom finns en specialdesignad högspänningsmätbox (kombinerad transformator), som huvudsakligen är sammansatt av en kombinerad transformator och en elmätarbox. Den har fördelarna med hög mätnoggrannhet, låg vikt, enkel installation och mot elstöld.
