GW4 Utomhus högspänningsbrytare

Du kan vara säker på att köpa Ceho GW4 Outdoor High-Voltage Isolating Switch från vår fabrik. Den består av en bas, isolerande stöd, ledande delar och en manövermekanism. Varje stolpe har två stöd, med ett ledande blad monterat på den övre änden av varje stöd. Bladets kontakt är placerad mellan de två stöden. En lagerhylsa är monterad på den nedre änden av stödet. Drivs av manövermekanismen kan bladet rotera horisontellt 90° och därigenom öppna och stänga omkopplaren.

Strukturella egenskaper

● Dubbelkolonn horisontell roterande typ: Två stolpisolatorer per stolpe, kontaktbladet roterar 90° horisontellt i mitten för att slutföra stängning och öppning, brottet är synligt och uppfyller kraven på "fem skydd".

● Alla serier kan utrustas med jordningsbrytare: Enkel jordning, dubbeljordning eller ingen jordning kan väljas, jordningsbrytaren och huvudströmbrytaren är förreglade.

● Flexibel manövermekanism: GW4 utomhus högspänningsisoleringsbrytare standardkonfiguration CS11 (manuell) eller CS17 (med jordad typ), CJ6 elektrisk mekanism som tillval för fjärrmanövrering.

● Hög korrosionsbeständighet: Ledande delar är silver/tennpläterade, ståldelar är varmförzinkat eller rostfritt stål, basen är gjord av aluminiumlegering eller varmförzinkat stål, lämpligt för kustnära och kraftigt förorenade områden.

● Modulär design: Tre stolpar är sammanlänkade med en vevstake, fasjustering kan snabbt utföras på plats, installationsvinkel justerbar från 0–30°.

Varför välja oss?

◆ GW4 utomhushögspänningsisoleringsbrytare har en dubbelkolumnöppnings- och kontaktomkopplingsstruktur, med automatisk kontaktrengöring och förbättrad kontakttillförlitlighet.

◆ Kontaktfingrarna är gjorda av en ny typ av material med hög hållfasthet, hög ledningsförmåga och hög elasticitet. Kontakterna kläms fast av den elastiska kraften från själva kontaktfingrarna, vilket undviker minskningen i kontaktklämkraft som orsakas av fjäderkorrosion och värmeglödgning, vilket förhindrar en ond cirkel av ökat kontaktmotstånd och förvärrad kontaktuppvärmning.

◆ Den roterande delen av omkopplaren är konstruerad för underhållsfri drift. Den roterande basen har en förseglad struktur som förhindrar att vattenånga, damm och skadliga gaser kommer in. Detta säkerställer att lagren och molybdendisulfid-litiumbaserat fett alltid fungerar i en bra miljö, vilket förhindrar rost, fettförlust och uttorkning, vilket säkerställer att arbetsmomentet för GW4 Outdoor High-Voltage Isolation Switch inte kommer att öka efter långvarig drift. Rostfria stålstift används som matchar den oljefria självsmörjande lagerstrukturen; stålkomponenter är varmförzinkade, vilket säkerställer att den är flexibel, lätt, pålitlig och rostfri.

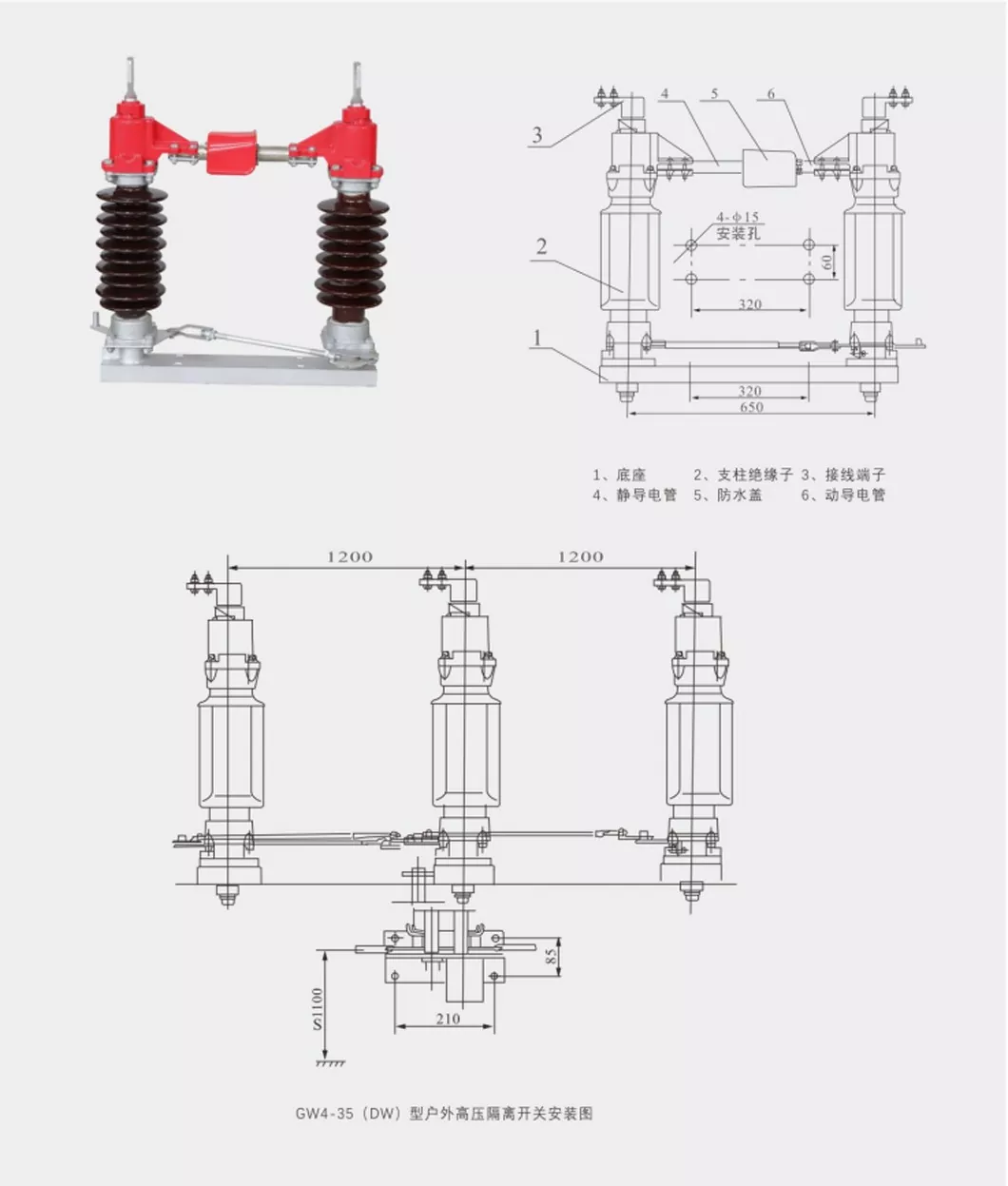

Form och installationsmått

Huvudsakliga tekniska parametrar
