GW9 Utomhus högspänningsavskiljare

Ceho är en tillverkare och leverantör som specialiserat sig på att leverera GW9 Outdoor High-Voltage Isolating Switch. Switcharna i GW9-serien är lämpliga för elektrisk högspänningsutrustning utomhus med trefas AC 50Hz märkspänning på 0kV/15kV/20kV. De används för elektrisk isolering av högspänningsledningar under tomgångsöverföring, underhåll av högspänningsskenskenor, strömbrytare och annan elektrisk utrustning, samt för elektrisk isolering av spänningsförande högspänningsledningar. Vår produkt kan delas upp i små kondensator- och induktiva strömisoleringskretsar. Dess struktur är enkel och rimlig, med tillbehör av koppar-aluminium, ett förseglat hölje i rostfritt stål och en varmförzinkad bas, vilket ger utmärkt tryckbeständighet och korrosionsbeständighet och pålitlig prestanda. Lätt och lätt att installera, kräver ingen regelbunden rengöring eller underhåll, den är lämplig för olika sektioner och grenar av 10-20kV distributionsledningar i stads- och landsbygdsområden, samt underhållssektioner med tydligt synliga frånkopplingspunkter. Billig, GW9 Outdoor High-Voltage Isolation Switch är en bekväm utomhus högspännings elektrisk enhet.

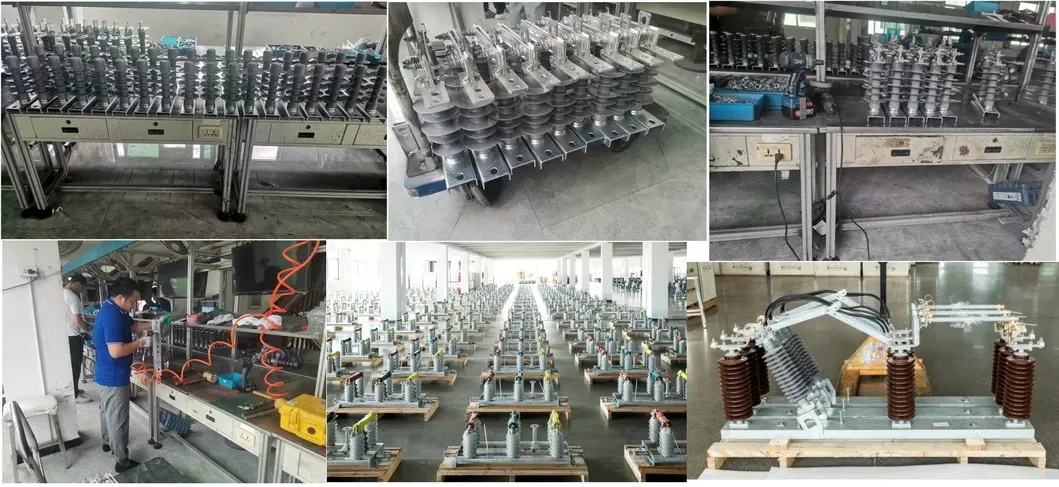

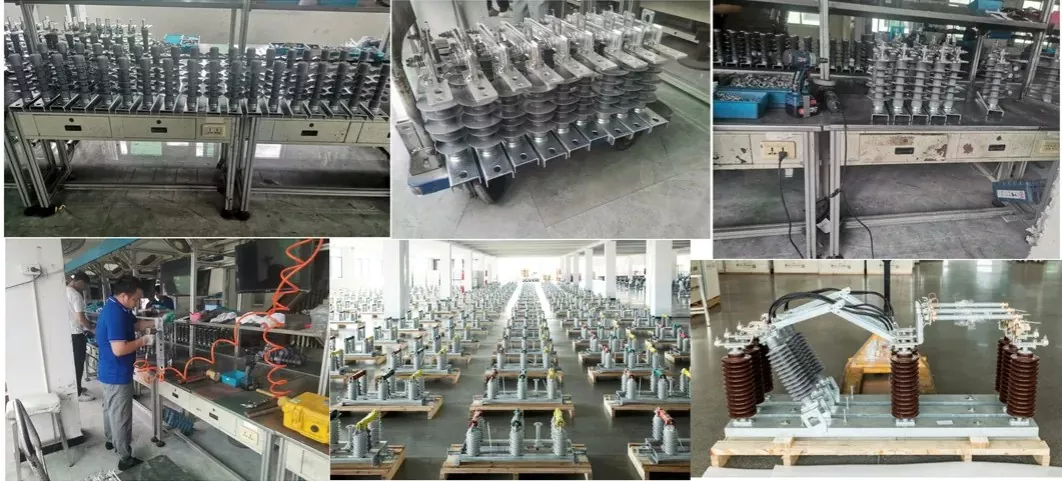

Vår fabrik

(H)GW9-12-serien utomhus högspänning AC enfasfrånskiljare/isoleringsbrytare (hädanefter kallad "frånskiljare/isoleringsbrytare") används för att koppla om 10kV-ledningar under spänning och utan belastning, och för elektrisk isolering av överarbetade högspänningsbussar, strömbrytare och annan elektrisk utrustning från strömförande högspänningsledningar.

Frånskiljare/isolationsbrytare överensstämmer med de tekniska standarderna för GB/T 1985-2014 spännings- och strömbrytare och jordningsbrytare, DL/T 486-2010 High Voltage AC isolationsbrytare och jordningsbrytare.

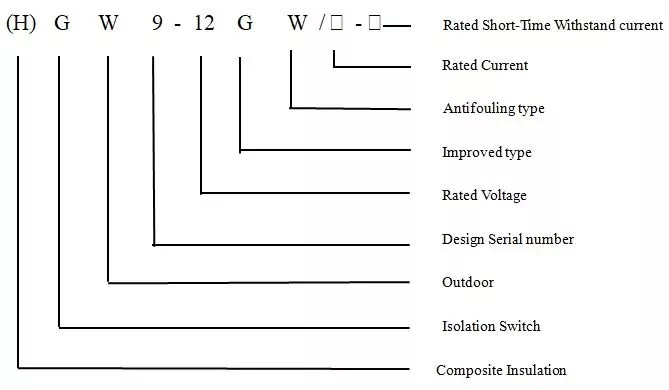

MODELL OCH MENING

Miljövillkor för användning

1. Höjd: Inte överstigande 1000 meter. Om höjden är högre än 1000 meter, bör den nominella värmeisoleringsnivån justeras därefter.

2. Omgivningstemperatur: Övre gräns +45 ℃, nedre gräns -40 ℃, medeltemperatur för den varmaste månaden 30 ℃, maximal daglig temperaturskillnad 25 K.

3. Solstrålningsintensitet (utomhus): 0,1W/cm²

4. Vindhastighet/vindtryck (utomhus): 0,5 m/s / 700Pa

5. Föroreningsgrad: Klass E

6. Isbildningstjocklek: Inte överstigande 20 mm

7. Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet som inte överstiger 95 %, månatlig genomsnittlig relativ luftfuktighet som inte överstiger 80 %

8. Seismisk prestanda: Horisontell acceleration 0,3m/2, vertikal acceleration 0,15m/s²

9. Säkerhetsfaktor: sinusresonans treperiodsvåg, säkerhetsfaktor större än 1,67.

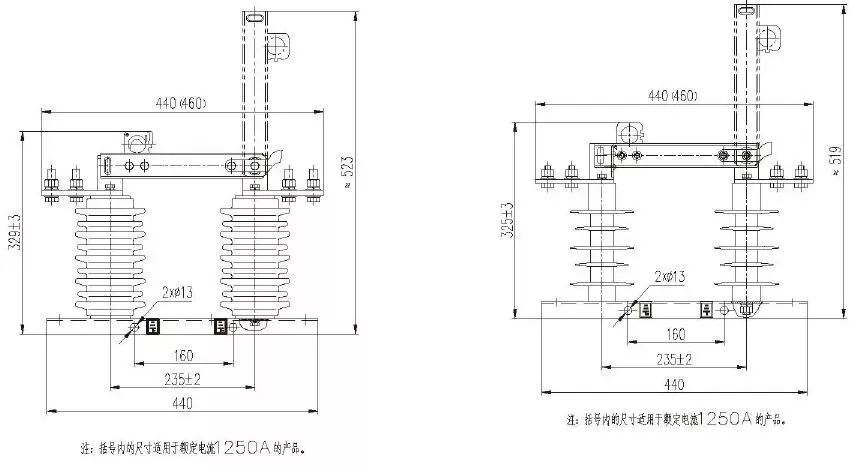

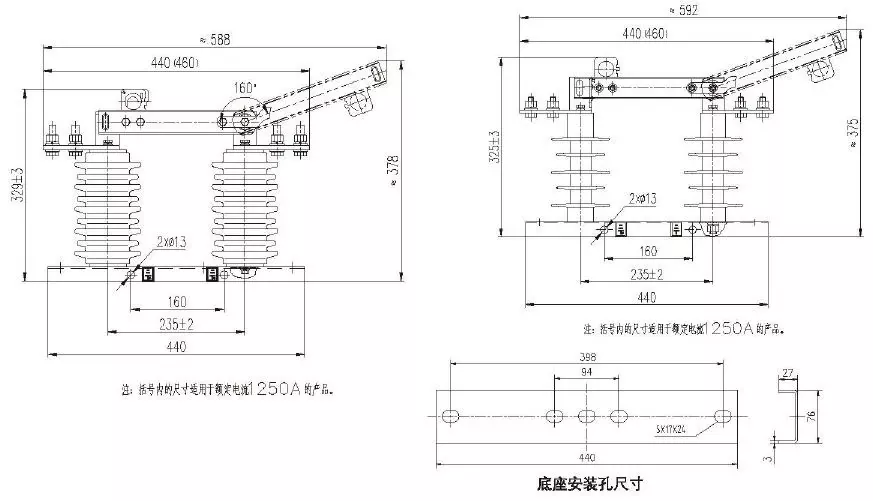

SKISS OCH INSTALLATIONSDIMENSION

Tekniska data

Viktiga fördelar

1. Betydligt förbättrad produktstruktur och korrosionsbeständighet. När den är stängd har den ledande plattan en självlåsande funktion. För att öppna, dra helt enkelt i låshaken för att låsa upp automatiskt. Basen är utrustad med en ledande fjäder och fjäderskydd; den självlåsande anordningen inkluderar en låsplatta, låskrok och låshakfjäder. Alla standarddelar är gjorda av SUS304 omagnetiskt rostfritt stål med en ljus finish och utmärkt korrosionsbeständighet.

2. Den ledande plattan har inget stopplås; den maximala rotationsöppningsvinkeln är inte mindre än 160 grader, och den ledande plattbasen har inga klämmor av rostfritt stål. Passivering, nitning och högelasticitetsinstallationsprocesser används för att upprätthålla kontaktens klämkraft.

3. Huvudkretskomponenterna i GW9 Outdoor High-Voltage Isolation Switch använder T2 röd koppar. De stationära kontakterna och terminalerna är integrerade gjutna, vilket helt löser kontaktproblemen som orsakats av svetsning av stationära kontakter och terminaler tidigare.

4. Alla ledande komponenter i huvudkretsen är silverpläterade med en tjocklek på inte mindre än 20 mm och genomgår en förseglad antioxidationsbehandling. Ytbeläggningen är ljus och hållbar, har stark oxidationsbeständighet, utmärkt ledningsförmåga och en kretsresistans på 80 mmΩ.

5. Kabelanslutningarna har en dubbelhålsstruktur, gjord av hård kopparlegering, med en yttre silverplätering.

6. Denna omkopplare använder en extern tryckkontaktfjäder, där de ledande kontakterna kommer i kontakt med den "fasta båge"-strukturen, vilket ger mycket enhetligt tryck och självrengörande funktion. Kontakttrycket förblir konstant under en lång period, vilket säkerställer produktens säkerhet och tillförlitlighet under långdistansdrift.

7. Isolatorn är gjord av höghållfast keramisk eller silikongummikompositmaterial och är utformad med ett stort krypavstånd, uppfyller klass E-krav mot föroreningar och har goda anti-föroreningsegenskaper och långdistansdriftsegenskaper.

8. Minsta avstånd från de rörliga delarna av GW9 Outdoor High-Voltage Isolation Switch till marken är större än 200 mm, och avståndet mellan pauserna är större än 230 mm, vilket gör den lämplig för höghöjdsområden.
