Avkoda skyddslogiken för inkommande lågspänningsskåp: Hur uppnår man en säker och pålitlig strömförsörjning?

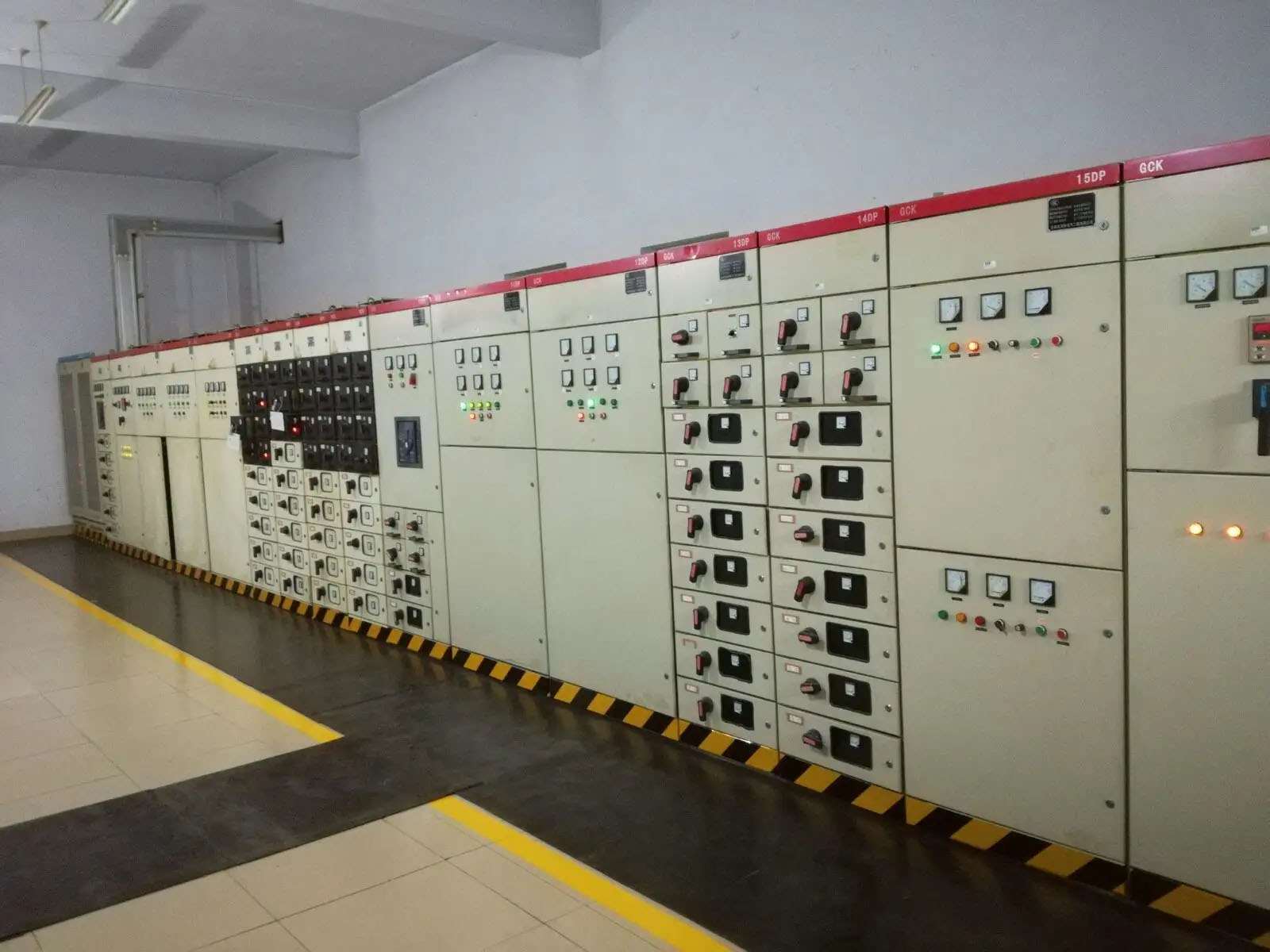

I. Elsäkerhet och systemnivåpositionering

Som det totala kraftintaget för hela lågspänningskraftdistributionssystemet är det den primära skyddsporten för hela stationens kraftdistribution. Fel kommer att påverka hela lågspänningssystemet, så tillförlitlighet är högsta prioritet.

Det är nödvändigt att strikt särskilja logiken för inkommande linje, busskoppling och utgående linje för att förhindra felaktig parallellkoppling och felaktig kraftöverföring.

Uppfylla kraven för samordning av systemisolering; den nominella isolationsspänningen, strömfrekvensen motstår spänning och fas-till-fas/fas-till-jord säkerhetsavstånd måste överensstämma med föreskrifter för att förhindra krypning, haveri och fas-till-fas kortslutning.

II. Elektrisk kärnprestanda (hårdteknologi)

Den nominella arbetsspänningen är kompatibel med systemets fasspänning och nätspänning, vilket säkerställer långtidsdrift utan att överskrida den nominella motståndsspänningen och anpassar sig till strömfrekvensen på plats och harmoniska förhållanden.

Nominell kontinuerlig strömförande kapacitet: Den långsiktiga temperaturökningen av skåpet, huvudsamlingsskenan, inkommande kabelförbindning och strömbrytarkroppen ska kontrolleras, och ingen överhettning, missfärgning eller ablation ska ske vid kontakterna och kopparskenorna.

Kortslutningsmotstånd och brytförmåga

Den slutliga/operativa kortslutningsbrytningskapaciteten måste vara större än den maximala kortslutningsströmmen i systemet på plats.

Korttidsmotståndsströmmen och topphållfasthetsströmmen uppfyller standarderna; skåpet ska inte deformeras, samlingsskenan ska inte förskjutas och de isolerande delarna ska inte brista vid kortslutningsstötar.

Temperaturstegring och värmeavledningsdesign: Skåpets ventilationskanaler är rimliga, med jämna luftintag och utlopp upptill och nedtill; det finns ingen värmeackumulering i de täta samlingsskenorna och brytarområdena, och temperaturökningen uppfyller standarderna under långvarig drift under hög belastning.

III. Skyddslogik och kontrollfunktioner

Viktiga skydd: Överbelastning långtidsfördröjning, kortslutning korttidsfördröjning, kortslutning momentan och jordfelsskydd. Skyddskurvan matchar egenskaperna hos nedströmslasten.

Utrustad med utlösningsfunktion för underspänning/spänningsbortfall, som automatiskt löser ut när elnätet tappar ström och förhindrar självåterstängning när strömförsörjningen återställs.

Hierarkisk koordinering av skyddsinställningar: Inkommande ledningsskydd ska selektivt samordnas med nedströms utgående ledningsskydd för att undvika total utlösning av huvudinkommande ledning på grund av mindre fel i nedströms.

Pålitlig sekundär krets: Styrströmförsörjningen, stängnings- och öppningskretsarna och förreglingskretsarna är anslutna som standard, utan virtuell anslutning eller felfunktion.

Logisk blockdiagram av lågspänningsskydd för inkommande skåp (textversion)

a. Övergripande signalflödesblockdiagram

Primär huvudkretsström → Strömtransformator (CT) sampling → Intelligent Controller (ACB Release) → Logisk bedömning: Långtidsfördröjning / Korttidsfördröjning / Momentan / Jordfel / Underspänning → Möt åtgärdsinställningen → Utfärda utlösningskommando → Strömbrytarens utlösningsmekanism → Bryt den inkommande kretsen

b. Blockdiagram över fyra stora skyddsgrenar

Logik för överbelastningsskydd för långtidsfördröjning Lastström överskrider standarden → CT-prover och skickas till styrenheten → Matchar den inverterade kurvan för långtidsfördröjning → Lång fördröjning för lätt överbelastning, kort fördröjning för allvarlig överbelastning → Fördröjning löper ut → Tripp

Kortslutning Kort-tidsfördröjningsskydd Logik Kortslutning uppstår i nedströmskretsen → Kortslutningsström utlöser inkommande linjestyrenhet → Inkommande linje ställer in en korttidsfördröjning på 0,1～0,3s → Vänta först tills strömbrytaren för utgående ledning löser ut omedelbart för att eliminera felet → Om den utgående ledningen inte löser ut / felet inte åtgärdas → Fördröjningen löper ut → Inkommande linjeutlösningar (förhindra översteg)

Kortslutning momentant skyddslogik Allvarlig kortslutning nära samlingsskenan eller inuti det inkommande ledningsskåpet → Kortslutningsströmmen överstiger vida den momentana inställningen → Utlöser direkt utan korttidsfördröjning eller väntan → Styrenheten avger kommandot omedelbart → Strömbrytaren löser ut omedelbart

Jordfelsskyddslogik Metod 1: Nollsekvens CT samlar in vektorsumman av tre faser + N Metod 2: Regulatorn beräknar nollföljdsströmmen genom trefasströmdrift → Detekterar att den obalanserade nollsekvensströmmen överskrider standarden → Fastställer enfas jordning / isolationsskada och läckage → istantan eller läckage

c. Logiskt blockdiagram för skydd mot underspänning/spänningsförlust

Inkommande nätspänningsfall / externt elnät tappar ström → Underspänningsutlösning övervakar spänningen i realtid → Spänningen är lägre än det inställda tröskelvärdet → Underspänningsutlösning agerar → Forcerad utlösning → Automatisk återstängning är inte tillåten efter att elnätet har återställts; stängning kan endast utföras med manuell/logisk tillåtelse

d. Interlocking Logic Block Diagram för Dual Incoming Lines + Bus Tie (Tre-Switch Interlock)

1# Inkommande linje stängd

↓

Elektriska hjälpkontakter + Mekanisk vevstake

↓

Blockera stängningskretsarna för 2# inkommande linje och bussbindare

2# Inkommande linje stängd

↓

Blockera samtidigt stängningskretsarna för 1# inkommande linje och busskoppling

Bussband stängt

↓

Blockera samtidigt stängningskretsarna för 1# och 2# inkommande linjer

Kärnregel: Endast två av de tre omkopplarna får vara i stängt läge när som helst; det är strängt förbjudet att stänga alla tre omkopplarna samtidigt.

e. Koordinationslogikblockdiagram för övre och undre nivåskydd

Utgående ledningsskåp: Kortslutning momentan utlösning → Tidsskillnad stegkoordination → Inkommande ledningsskåp: Kortslutning korttidsfördröjningsutlösning → Realisering: Nedströmsfel utlöses av nedströmsströmställare, inte den inkommande huvudledningen, vilket säkerställer selektivitet för strömförsörjningen.

IV. Mekanisk förregling och elektrisk förregling (högsta prioritet)

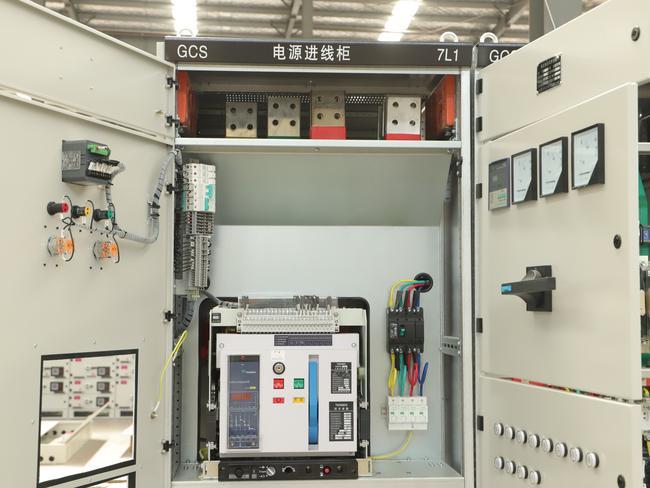

Enkel inkommande linje: Mekanisk förregling mellan skåpdörren och strömbrytaren; dörren kan inte öppnas när den är stängd, och omkopplaren tvingas lösa ut när dörren öppnas för att förhindra oavsiktlig inträde i spänningsintervallet.

Dubbla inkommande linjer + bussbindningsscenario: Dubbel förregling av elektrisk förregling och mekanisk förregling, vilket strängt förbjuder samtidig stängning av två inkommande linjer och olaglig parallellföring av inkommande linjer och busshållare, för att förhindra cirkulation, kortslutning och utbränd transformator.

Den mekaniska strukturen hos själva strömbrytaren är pålitlig, med stängning och öppning på plats, ingen störning och tillförlitlig drift av energilagringsmekanismen.

V. Skåpstruktur och samlingsskenorsteknik

Skåpets plåtstyrka och ramstyvhet är tillräckliga för att motstå kortslutningseffekter från elektromotoriska krafter utan att skaka eller deformeras.

De viktigaste samlingsskenornas specifikationer, arrangemang och isoleringsstöd överensstämmer med föreskrifter; fasföljdsarrangemanget är standard, och fas-till-fas och fas-till-jord isolerande skiljeväggar är kompletta.

Komplett jordningssystem: Skåpets ram, dörr, sidopaneler och kopplingsskåp är alla tillförlitligt och centralt jordade, med en kontinuerlig och obruten jordningsbana.

Skyddsnivån är anpassad till miljön på plats och förhindrar att damm, stänk och små djur kommer in i skåpet och orsakar kortslutning.

VI. Övervakning och skärmkonfiguration

Standard realtidsövervakning av ström och spänning, som kan kontrollera trefasbalansen och spänningsavvikelsen.

Utrustad med en livedisplayenhet för att intuitivt bedöma om den inkommande linjen är strömförande, vilket förhindrar oavsiktlig beröring och felaktigt underhåll.

Nödvändig konfiguration av temperatur- och luftfuktighetsövervakning och förebyggande och kontroll av kondens i skåpet för att förhindra isoleringsförsämring orsakad av fuktig kondens.

VII. Miljö- och driftanpassning

Anpassa till på plats höjd, temperatur och luftfuktighet, damm och frätande gasmiljö; de isolerande delarna och skåpet uppfyller kraven mot korrosion och väderbeständighet.

Kondensation i skåpet och mögelförebyggande design; värme- och avfuktningsanordningar är konfigurerade i fuktiga områden.

Reservera underhållsutrymme och kabelinlopps- och utloppsutrymme; ledningarna är snygga och de primära och sekundära kretsarna dras separat för att förhindra störningar.

VIII. Drift och underhåll och säkerhetsinspektion

Utrustad med uppenbara brytpunkter för att tillförlitligt isolera strömförsörjningen under underhåll.

Kunna implementera strömavbrottsmärkning och låsunderhållsdrift, med säkra driftsförhållanden.

Komponenterna är rimligt ordnade, vilket underlättar daglig inspektion, temperaturmätning, åtdragning och komponentbyte i den senare perioden, utan återvändsgränder för underhåll.

Sammanfattning

Det inkommande lågspänningsskåpet är kärnporten för lågspänningskraftdistributionssystemet, och åtar sig de viktiga uppgifterna med tillgång till strömförsörjning, säkerhetsskydd och lastfördelning. Dess kärnfrågor fokuserar på åtta aspekter: elektrisk säkerhetspositionering, kärnelektrisk prestanda, skyddslogik och styrning, förreglingsskydd, skåp- och samlingsskenas teknik, övervakningskonfiguration, miljöanpassning samt drift- och underhållssäkerhet. Bland dem är skyddslogiken (inklusive överbelastning, kortslutning, jordfel, underspänningsskydd) och dubbla förreglingar (mekanisk + elektrisk) nyckeln till att säkerställa säker och stabil drift av skåpet, vilket effektivt kan förhindra felexpansion, felaktig drift och säkerhetsolyckor. Den rationella matchningen av alla indikatorer och strikt överensstämmelse med tekniska standarder är förutsättningarna för den långsiktiga tillförlitliga driften av det inkommande lågspänningsskåpet.

FAQ (vanliga frågor)

Q1: Vilken är kärnrollen för lågspänningsinkommande skåp i kraftdistributionssystemet?

A1: Det är lågspänningssystemets totala strömingång och primära skyddsgateway, ansvarig för strömtillgång, felskydd och nedströms strömfördelning, och dess tillförlitlighet påverkar direkt systemets säkra drift.

Q2: Varför är selektiv koordinering av skyddsinställningar viktig för inkommande linjeskåp?

A2: Den säkerställer att nedströmsfel utlöses av utgående linjebrytare först, vilket undviker totalt systemavbrott och säkerställer kontinuitet i strömförsörjningen.

Q3: Vad är syftet med den dubbla förreglingen (mekanisk + elektrisk) i scenariot med dubbel inkommande linje + bussbindare?

A3: Det förbjuder felaktig parallellkoppling av omkopplare, förhindrar cirkulationsström, kortslutning och transformatorutbränning för att säkerställa systemsäkerheten.

Q4: Vilka faktorer bör beaktas vid miljöanpassningen av lågspänningsinkommande skåp?

A4: Anpassa till på plats höjd, temperatur, luftfuktighet, damm och frätande gas; konfigurera antikondensanordningar och lämplig skyddsnivå.

Q5: Hur säkerställer man säkerheten för underhållsarbeten för inkommande lågspänningsskåp?

A5: Utrusta uppenbara brytpunkter, implementera märkning och låsning av strömavbrott och ordna komponenter på ett rimligt sätt för att undvika återvändsgränder för underhåll.
