Lågspänningskabel

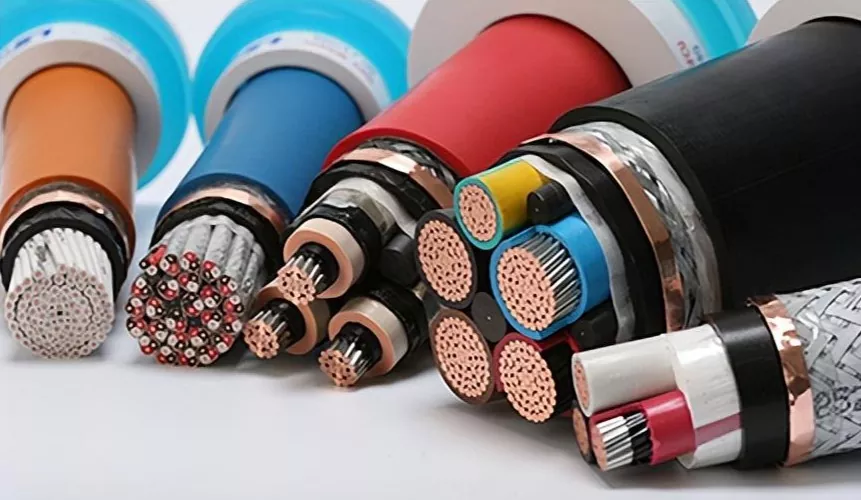

Fabriksdirekt i grossistförsäljning av lågspänningskabel – 50 % rabatt på bulkbeställningar. Cehos kablar inkluderar UL-trågkabel i effektstorlekar och CSA Teck 90-kablar (3-ledare med jord eller 4-ledare med jordprodukter) tillgängliga i en mängd olika skärmnings- eller pansaralternativ. Oavsett vilken kabel du väljer kommer du att uppleva enastående tillförlitlighet och maximal prestanda. Lågspänningskablar är viktiga komponenter i moderna elkraftsystem, designade för att effektivt överföra elektricitet över lågspänning (LV), mellanspänning (MV) och högspänningsnät (HV). Dessa elektriska kablar har utmärkt ledningsförmåga, robust isolering och överlägsen motståndskraft mot värme och väder, vilket gör dem lämpliga för industriella, kommersiella och infrastrukturtillämpningar. Med avancerade material och precisionsteknik säkerställer kraftkablar säker, stabil och långvarig energiöverföring i olika miljöer.

Dimensioneringsmodul för lågspänningskabel

Olika installationsmiljöer kräver helt klart olika kabelkonstruktioner och material. Cehos urvalsmodul kan beräkna kabelstorlekar för specifika platser i ett nätverk baserat på någon av följande standarder:

● IEC 60364 5-52 Standard: Lågspänningsinstallationer – Del 5-52: Val och installation av elektrisk utrustning – Kabelsystem.

● NEC-metod: NFPA-70-2011 National Electrical Code.

Denna modul är lämplig för radiellt balanserade trefas-/enfassystem. Beräkningen stöder ledarmaterial av koppar eller aluminium och isoleringsmaterial eller kabeltyper som överensstämmer med relevanta standarder.

Beräkningar

● Strömbärande kapacitet – Med hänsyn till kabelinstallationsmetoden bestämmer programvaran kabelstorleken baserat på den installerade strömkapaciteten. Faktorer att ta hänsyn till när man väljer lågspänningskablar inkluderar, men är inte begränsade till, markens termiska motstånd och temperatur, och kretsgruppering.

● Spänningsfallsgränser under normala driftsförhållanden – Beräknat baserat på standardformeln för spänningsfall. Programvaran bestämmer kabelstorleken baserat på de angivna gränserna för spänningsfall. Lågspänningskablar tar hänsyn till kabelresistans, reaktans och längd och ger data om maximalt tillåtet spänningsfall.

● Kortslutningsmotståndsförmåga (endast IEC-standard) – Beräknar kortslutningstemperaturökning baserat på maximal felström och fellängd. Dessa parametrar kan definieras eller baseras på utförd kortslutningsanalys.

● Om flera beräkningar utförs på samma enhet kommer optimala dimensioner att fastställas och specifika kablar kommer att rekommenderas från kabelbiblioteket.

● Fulllastström och effektfaktor kan baseras på utförd effektflödesanalys eller definieras av användaren.

Kabelbibliotek

Kabeltyp är en nyckelfaktor vid val av kabel. Cehos mjukvara inkluderar ett omfattande kabelbibliotek som innehåller enkelkärniga, trekärniga och trekärniga kablar med jordledare. Alla nominella data och kabelkonfigurationsdata är tillgängliga för beräkning.

8 steg för val och dimensionering av lågspänningskabel

1. Bestäm lastkraven

Beräkna strömbehovet baserat på utrustningens effekt, drifttid och belastningstyp (kontinuerlig/intermittent) för att säkerställa att kabeln stabilt kan bära belastningen under lång tid. ‌

2. Välj kabeltyp

Välj isoleringsmaterial (som tvärbunden polyeten), ledarmaterial (koppar eller aluminium) och strukturer (enkärnig eller flerkärnig) baserat på tillämpningsscenarierna (som kärnkraftverk, industriell eller civil användning). ‌

3. Beräkna strömförande kapacitet

Beräkna den tillåtna strömförande kapaciteten baserat på kabelns tvärsnittsarea, omgivningstemperatur och läggningsmetod (som direkt nedgrävning, ledning eller overhead) för att säkerställa att den inte överskrider det nominella värdet. ‌

4. Överväg kortslutningsskydd

Kontrollera kabelns kortslutningsmotståndskapacitet för att säkerställa att den klarar en viss tidsperiod under felström (som den kortslutningskapacitet som krävs av kärnkraftverket AP1000). ‌

5. Utvärdera spänningsfallet

Beräkna linjespänningsfallet och se till att spänningsfluktuationen i slutet ligger inom det tillåtna intervallet (vanligtvis ≤5%) för att undvika onormal drift av utrustningen. ‌

6. Ekonomisk analys

Jämför den initiala investeringen (CAPEX) och driftskostnaden (OPEX) för kablar med olika tvärsnitt och välj den lösning som har den bästa långsiktiga kostnaden. ‌

7. Justera miljöfaktorer

Korrigera kabelns strömförande kapacitet: Använd den med reducerad kapacitet i högtemperaturmiljöer och välj väderbeständiga material på fuktiga eller korrosiva platser. ‌

8. Följ säkerhetsföreskrifterna

Följ standarder som UL eller ETAP för att säkerställa att valet av lågspänningskabel uppfyller brandförebyggande, explosionsförebyggande och personalsäkerhetskrav (som ljusbågsskydd)
