Mellanspänningskabel

Cceho är en ledande tillverkare och leverantör av mellanspänningskabel – erbjuder OEM/ODM-tjänster med konkurrenskraftiga fabrikspriser! Klassad 5kV-35kV kabel används för distributionskretsar i industriella och kommersiella installationer. Medelspänningskabel är lämplig för användning i våta eller torra platser, installerad i löpbanor, kanaler och utomhus, från luften eller direkt nedgrävd enligt NEC. Temperaturen får inte överstiga 105°C (MV105).

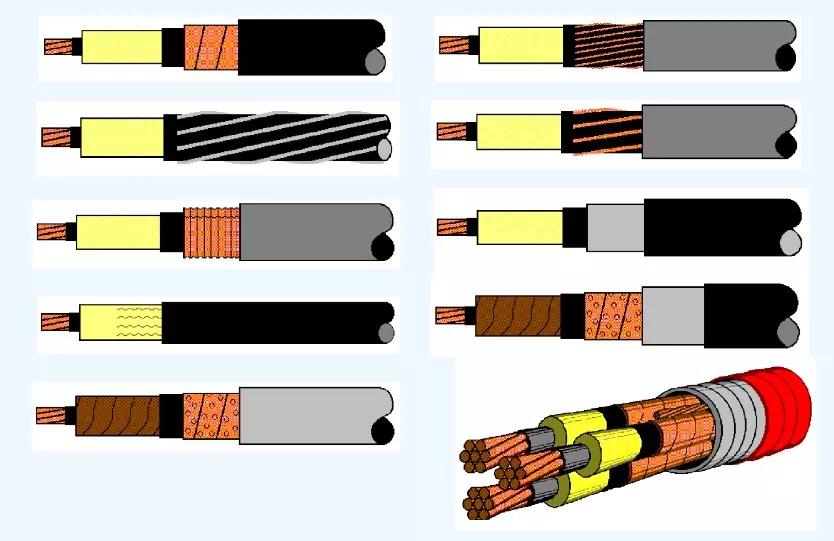

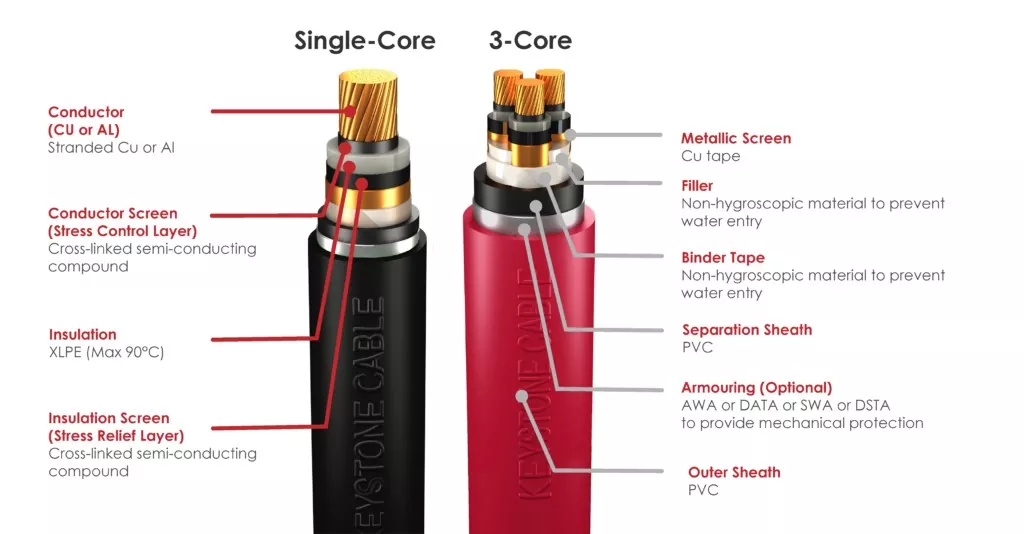

Konstruktion av en MV-kabel

Dirigent

Det finns 2 typer av ledare som vi använder för konstruktionen av våra MV-kablar: Koppar och Aluminium.

· Koppar: Tillverkad av elektrolytisk koppar med en renhet som överstiger 99,95 %.

· Aluminium: Dras från aluminiumtackor med en minsta renhet på 99,70 %.

Ledarskärm

Vår ledarskärm är en extruderad tvärbunden halvledande blandning som täcker den metalliska ledaren. Detta lager fungerar som en spänningspunkt i isoleringen, vilket potentiellt försvagar dess långsiktiga hållbarhet.

Isoleringsskärm

Isoleringsskärmen är en tvärbunden halvledande blandning extruderad över isoleringen. Det ger en slät yta, som fungerar som ett övergångsmaterial mellan isoleringen där det finns ett elektriskt fält och den ledande metallskärmen, där det elektriska fältet är noll. Detta minskar alltså spänningen vid isoleringsskiktet.

Metallisk skärm

Den metalliska skärmen består vanligtvis av ett lager av spiralformigt applicerad koppartejp med en överlappning, över isoleringsskärmen. Den metalliska skärmen i en 3-kärnig kabel säkerställer att det elektriska fältet förblir inneslutet i kabelkärnan.

Kabelmontering (valfritt)

För 3-kärniga kablar placeras identifikationsmärken (brun, svart, grå) under metallskärmen innan kärnorna läggs upp.

Ett icke-hygroskopiskt polypropenfyllmedel appliceras mellan de upplagda kärnorna för att ge en cirkulär form för hela kabeln. Polypropentejp(er) eller PETP (polyester)tejp(ar) används som spärrtejp över de upplagda kärnorna.

Separationshölje (valfritt)

Alla bepansrade kablar inkluderar ett extruderat lager av svart PVC , MDPE eller LSZH  separationsmantel, applicerad över kärnan eller upplagda kärnor för att förhindra korrosion genom att separera olika metaller och undvika galvaniska effekter.

Pansar (valfritt)

I bepansrade kablar appliceras bepansringen över en separationsmantel för ytterligare mekaniskt skydd. Enkelkärniga kablar använder aluminiumtrådar (AWA), dubbla aluminiumtejppansar (DATA), medan flerkärniga kablar använder galvaniserad ståltrådsrustning (SWA) eller dubbelgalvaniserad ståltejprustning (DSTA).

Ytterhölje

Alla medelspänningskablar har ett extruderat lager av PVC , MDPE eller LSZH  yttre mantel över kärnan, upplagd kärna eller pansar. Denna yttermantel, vanligtvis svart, skyddar kablarna från solljus och termiter. En annan färg kan också tillhandahållas efter överenskommelse mellan tillverkaren och köparen.
