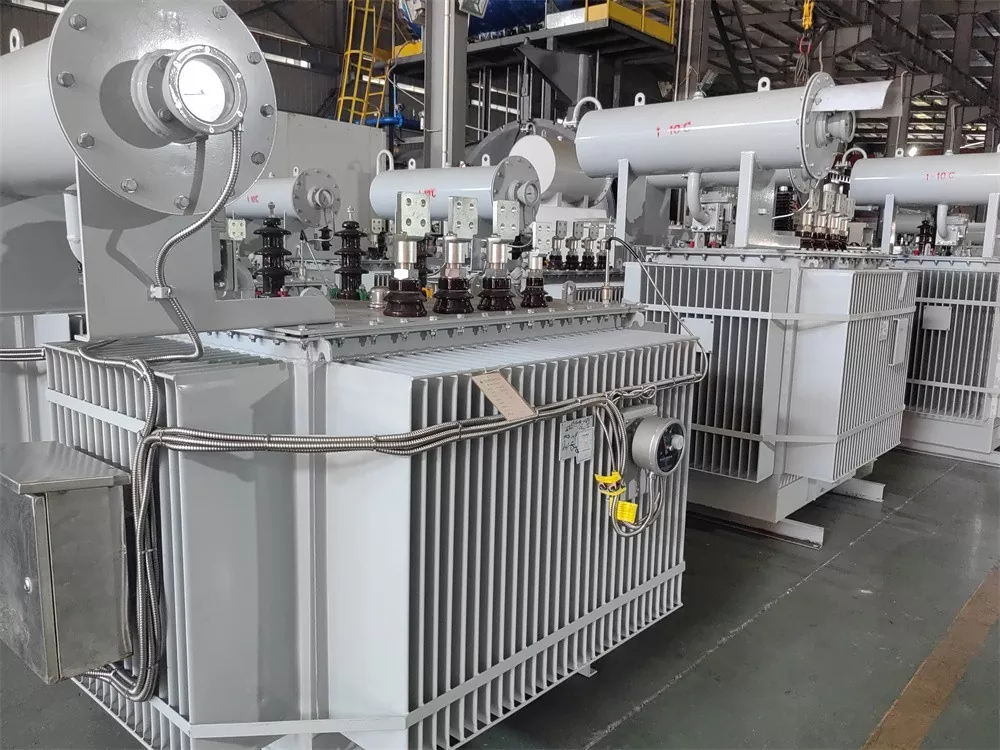

Oljenedsänkt distributionstransformator med lindningskopplare utan belastning

Oljenedsänkt distributionstransformator med no-load kranväxlare är en pålitlig produkt från Cehos fabrik. Kärnan använder högpermeabilitet kornorienterade kallvalsade silikonstålplåtar. Den har en konstruktion av kärna med helt sneda leder och en segmenterad struktur. Kärnpelarna uppvisar cirkulära tvärsnitt i flera nivåer, medan oket och kärnan upprätthåller enhetliga tvärsnitt.

Kärnan i denna produkt använder högpermeabilitet kornorienterade kallvalsade silikonstålplåtar. Den har en kärna-typ design med helt sneda leder och en segmenterad struktur. Kärnpelarna uppvisar cirkulära tvärsnitt i flera nivåer, medan oket och kärnan upprätthåller enhetliga tvärsnitt.

Lindningar använder korrugerade oljekanaler med impregnering utan lack och kompressionsbandsbindning. Alla lindningar är koncentriska spolar. Högspänningslindningen har kranar som motsvarar uttagsspänningskraven, anslutna till lindningskopplaren monterad på tanklocket. Detta möjliggör spänningsöverföring mellan 10kV och 20kV och justering av uttagsspänning efter strömavbrott.

Säkerhetsskyddsanordningar 30~2000kVA transformatorer är utrustade med övertrycksventiler. Gasreläer med larm- och utlösningsterminaler kan installeras enligt användarens önskemål. Enheter för mätning av oljetemperatur Alla transformatorer har glastermometeruttag monterade på tanken och sträcker sig 120±10 mm in i oljan. 1000~2000kVA transformatorer har utomhussignaltermometrar. Oljenedsänkt distributionstransformator med lindningskopplartankar utan belastning är konstruerade med korrugerade väggar, avslutade med en hållbar pulverlackerad färgfilm. De korrugerade fenorna ger inte bara kylning utan fungerar också som "andande" element, deras elasticitet kompenserar för förändringar i oljevolymen på grund av temperaturfluktuationer. Därför eliminerar helt slutna transformatorer behovet av en oljekonservator, vilket minskar den totala höjden. Vakuumoljefyllning under inkapsling tar bort fukt från transformatorn helt, vilket förhindrar transformatorolja från att komma i kontakt med luft. Detta blockerar effektivt inträngning av syre och vatten som kan försämra isoleringsprestandan och påskynda oljeåldringen, vilket eliminerar behovet av periodiska oljeprovtagningstester.

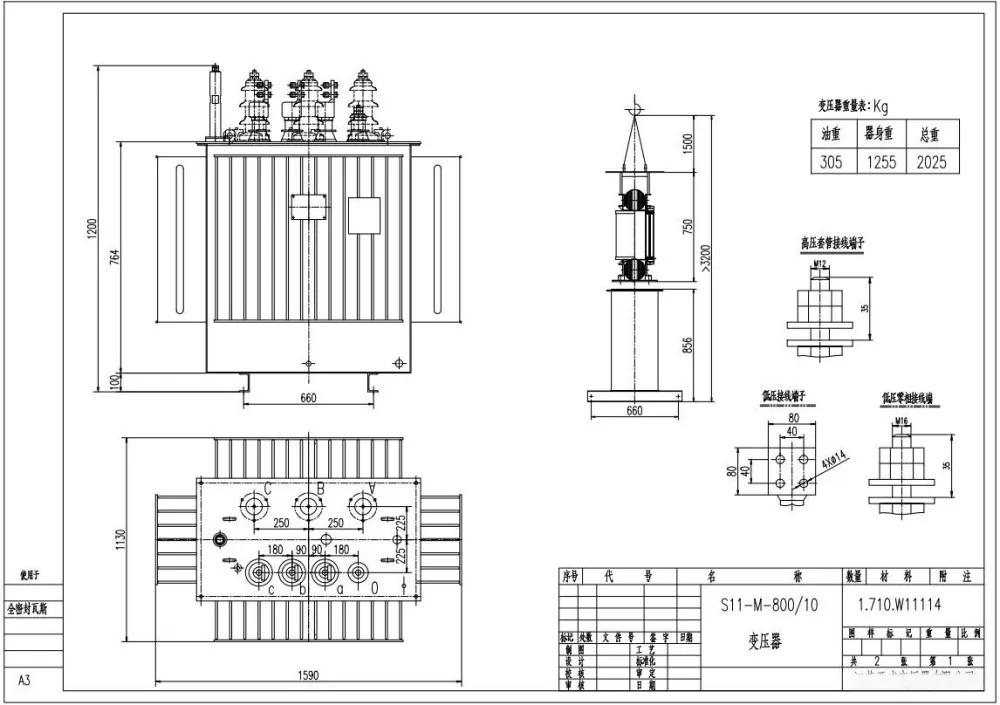

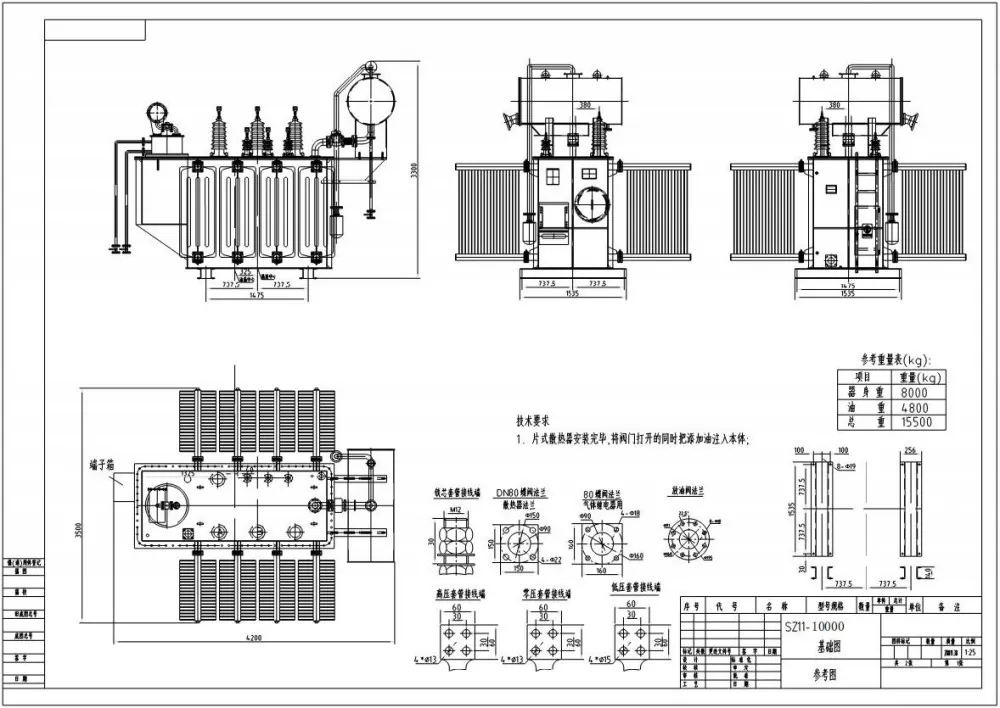

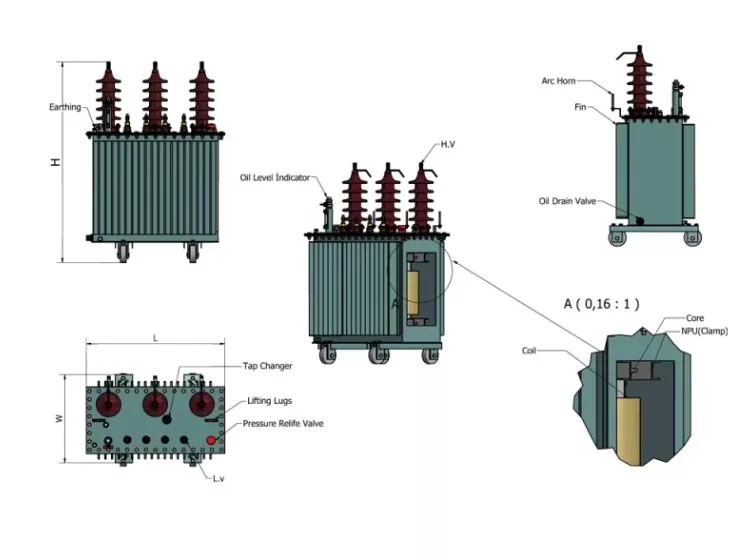

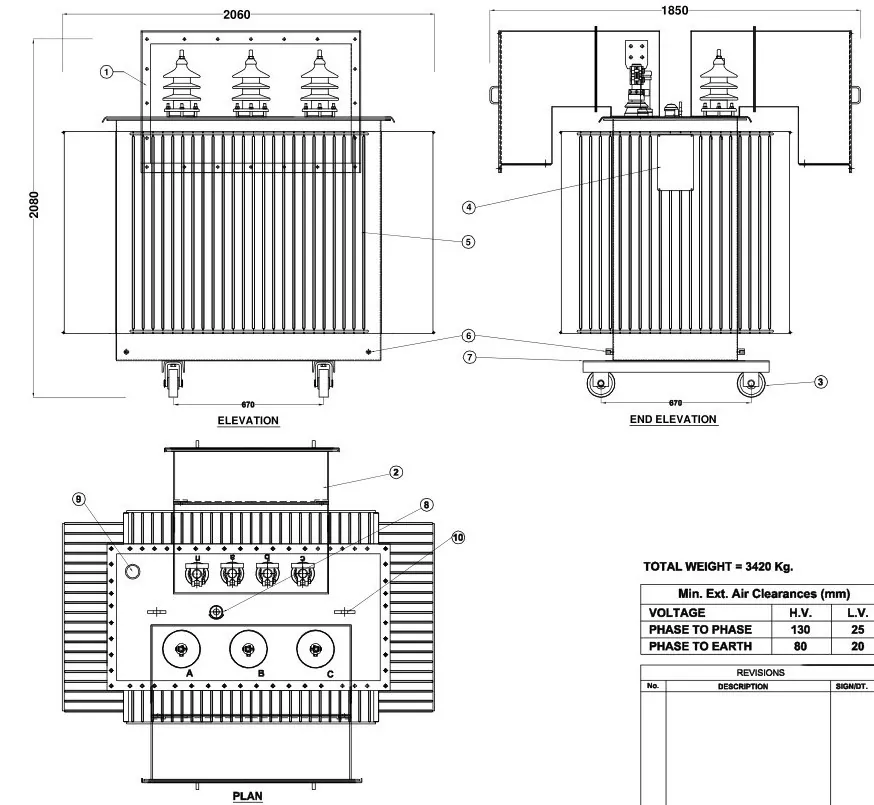

Tekniska parametrar

Inspektion av distributionstransformator före drift

1. Verifiera transformatorcertifiering; om certifieringen överstiger två månader, testa om isoleringsmotståndet.

2. Inspektera oljenivån och avluftningsventilen på oljefördelningstransformatorn med lindningskopplare utan belastning; inget oljeläckage, oljetillstånd normalt med tillräcklig ventilation.

3. Kontrollera integriteten hos isoleringsbussningar för hög/låg spänning och tillhörande ledningar; se till att bultarna sitter fast.

4. Kontrollera att spänningsregulatorns omkopplarläge är korrekt; kontrollera att hög-/lågspänningssäkringar är korrekt matchade.

5. Se till att åskskyddsanordningar är fullt funktionsdugliga; uppmätt jordresistans måste uppfylla standarder.

6. Inga avvikelser observerade i kablar eller samlingsskenor.

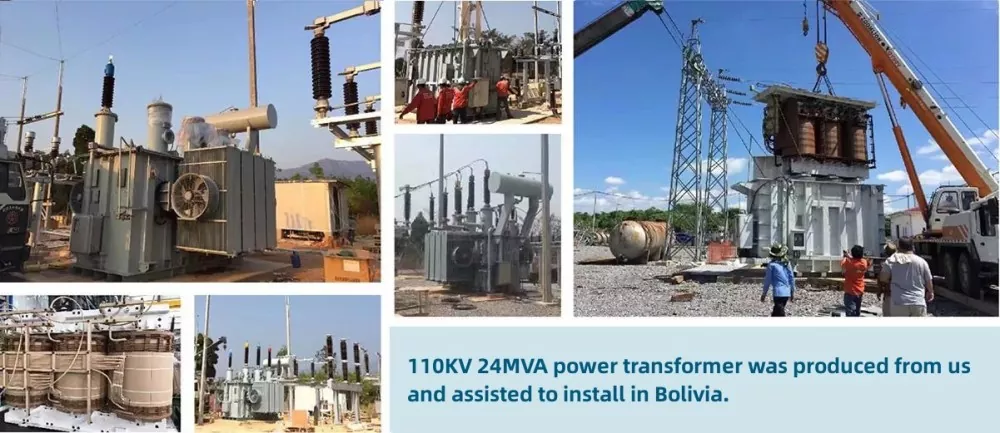

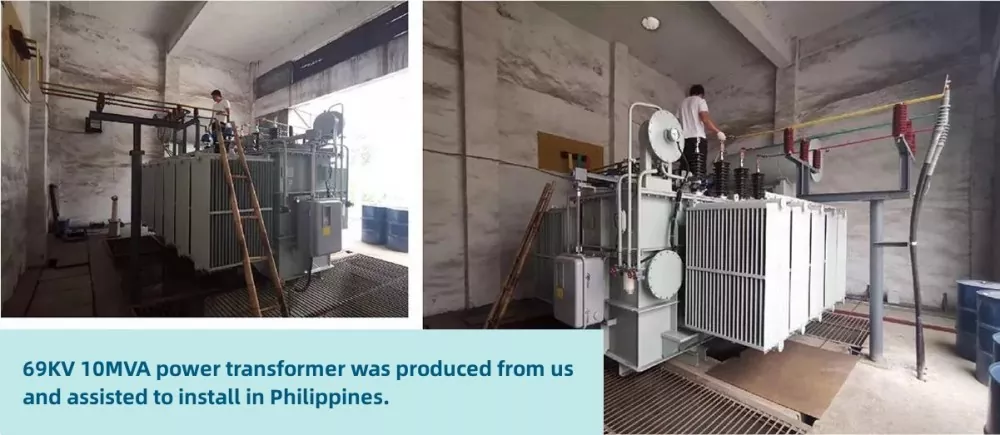

Kundbilder

Underhållsanmärkningar

● Manuell drift kräver förinställda avstängningar för byte av lindningskopplare.

● Inspektera regelbundet det mekaniska slitaget på lindningskopplaren på oljenedsänkt distributionstransformator med lindningskopplare utan belastning.

● Övervaka oljekvaliteten för att säkerställa isolerings- och kylprestanda.
