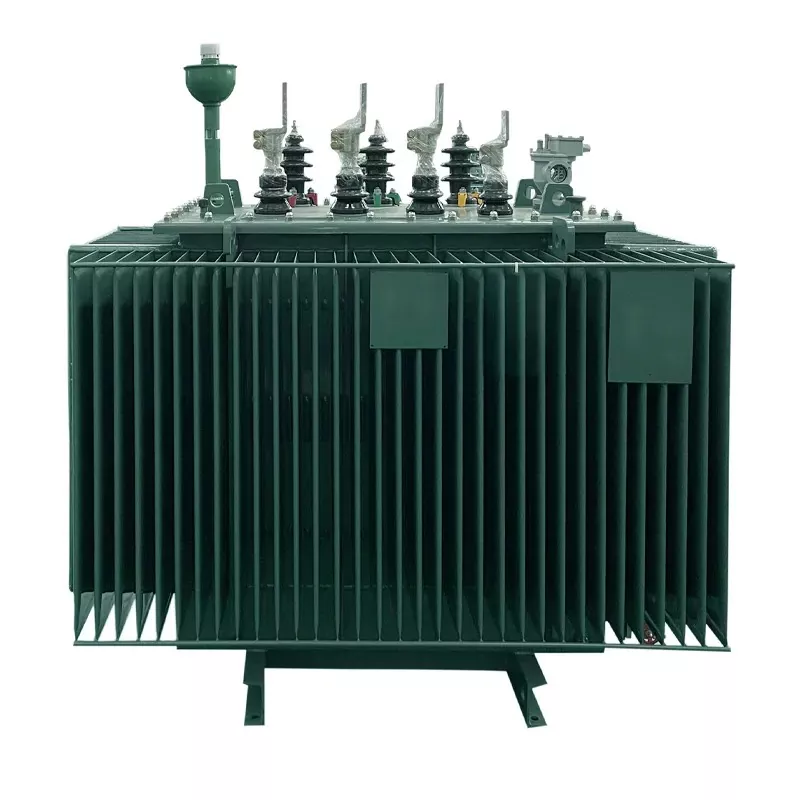

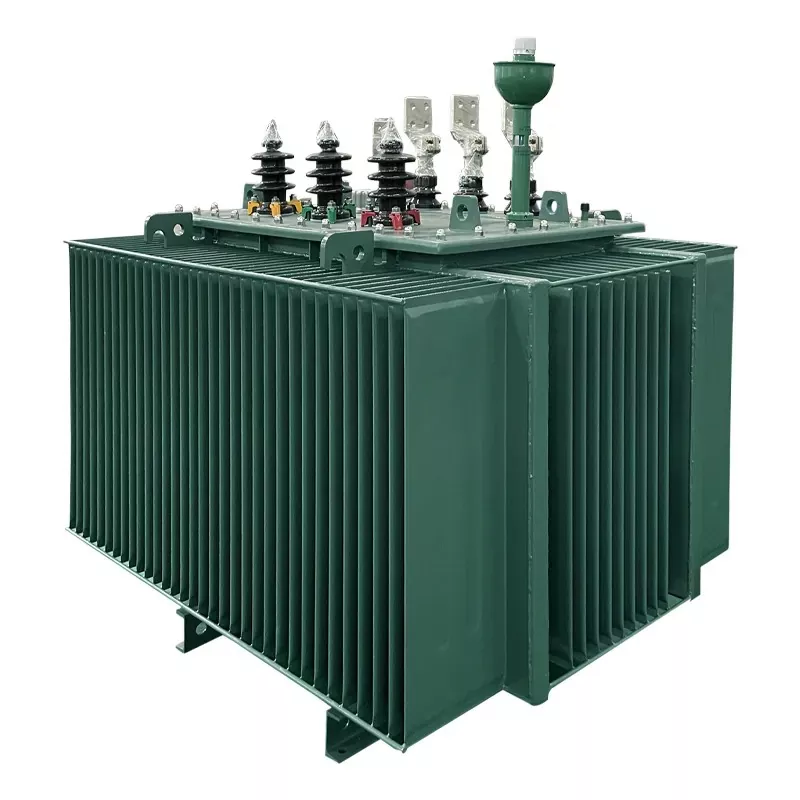

Trefas oljenedsänkt distributionstransformator med lindningskopplare

Trefas oljenedsänkt distributionstransformator med lindningskopplare är viktig utrustning i moderna distributionssystem, också en av Cehos viktiga produkter. Dessa produkter kan reglera spänningen utan att avbryta belastningen, vilket förbättrar strömkvaliteten och nätstabiliteten.

Skicka förfrågan

Produktbeskrivning

Denna trefasiga oljefördelningstransformator med lindningskopplare är gjord av högkvalitativt CRGO kallvalsat kiselstål, vilket säkerställer låga tomgångsförluster. Det har en bra energibesparande effekt och anmärkningsvärda sociala och ekonomiska fördelar. Starkt motstånd mot kortslutningar och blixtnedslag; Högtillförlitlig design av stödstruktur för den kan användas både utomhus och inomhus.

Spänningen och märkeffekten för våra transformatorer kan anpassas. Tillgängliga spänningar: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 35kV, 33kV, 33kV, 33kV, 33kV 110 kilovolt.

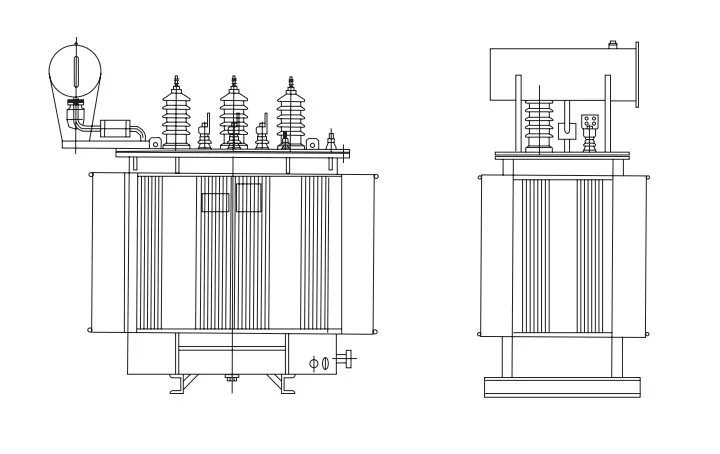

Konturritning

Tekniska specifikationer

Nominell effekt (kVA)	Märkspänning (kV)		Vektor grupp	Obelastningsförlust (W)	Lastförlust (W)	Impedans(%)
Nominell effekt (kVA)	HV	LV	Vektor grupp	Obelastningsförlust (W)	Lastförlust (W)	Impedans(%)
30	13.8 13.2 11 10.5 10 6.3 6 Tappningsintervall: ±5 %; ±2*2,5 %	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Särdrag	Beskrivning
Spänningsreglering	Tillåter spänningsjustering vid belastning via lindningskopplare medan transformatorn är spänningssatt, vanligtvis med ett reglerområde på ±15 % eller mer .
Tryck på Changer Type	OLTC av vakuumtyp är att föredra för tillförlitlighet och lång livslängd; måste följa IEC 60214 eller AS 60214.1 standarder .
Kylningsmetod	ONAN (Oil Natural Air Natural) är standard; vissa varianter kan använda OFAF (Oil Forced Air Forced) för högre kapacitet .
Isolering & Olja	Mineralolja nedsänkt för isolering och kylning; olja måste uppfylla IEC 60296-standarderna. Oljan i omkopplarfacket måste isoleras från huvudtankoljan .
Konstruktion	Vanligtvis kärntyp, med kopparlindningar, korrugerad ståltank och hermetiskt förseglad design för att förhindra att fukt tränger in.
Tryck på Kontroll	Stöder automatisk, lokal manuell (elektrisk) och nödmanual (mekanisk) drift. Inkluderar gränslägesbrytare, termiskt skydd och lägesindikatorer .

Normala miljöförhållanden

1. Omgivningstemperatur: Högst +40 ℃, inte mindre än -25 ℃, den månatliga medeltemperaturen är inte mer än +30 ℃., Den årliga medeltemperaturen är inte mer än +20 ℃.

2. Höjd: Högst 1000m.

3. Strömförsörjningsspänningens våg liknar en sinusvåg.

4. Tre-fas oljenedsänkt distributionstransformator med lindningskopplare strömförsörjningsspänningen är ungefär symmetrisk.

5. Lastströmmens totala övertonsinnehåll får inte överstiga 5 % av märkströmmen;

6. Installationsplats: Inomhus eller utomhus.
