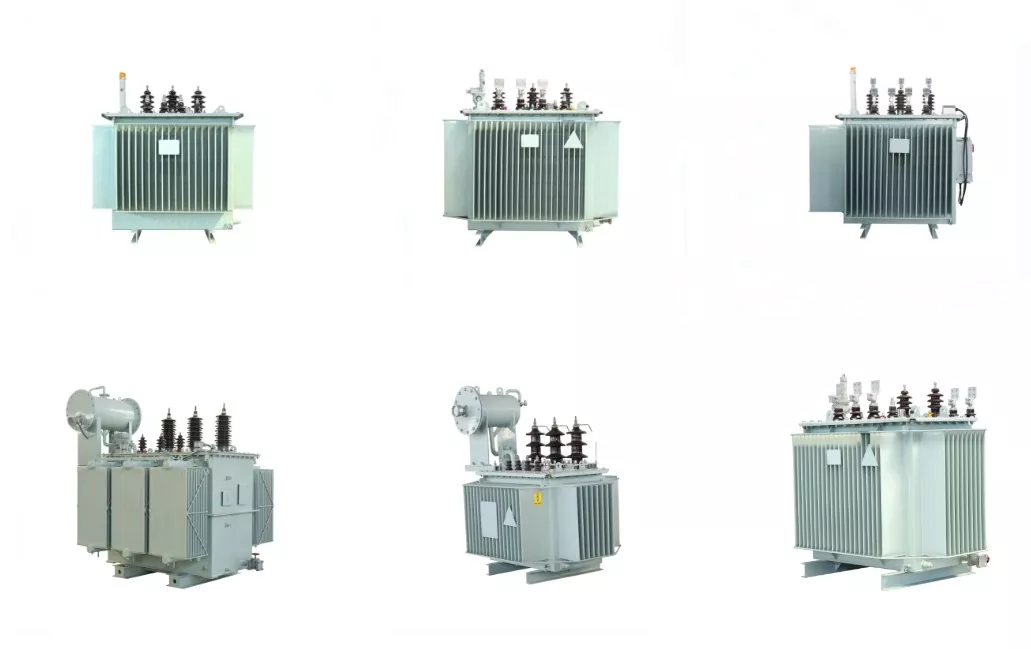

Oljenedsänkt distributionskrafttransformator

Kärnan i Oil Immersed Distribution Power Transformer är konstruerad genom att laminera importerade högkvalitativa kallvalsade silikonstålplåtar, vilket avsevärt minskar tomgångs- och tomgångsströmmen. Kärnan är bunden för att säkerställa kompakthet och minimera buller. Hög- och lågspänningslindningar är gjorda av syrefri koppar. Lågspänningslindningar för 500KVA och lägre har en cylindrisk struktur med två lager, medan de för 630KVA och uppåt använder en dubbelhelix- eller fyrhelixstruktur eller kopparfolielindning. Högspänningslindningar använder en cylindrisk struktur i flera skikt.

Transformatorn använder anslutningsgruppen Dyn11 för att minimera harmoniska effekter på elnätet och förbättra strömförsörjningskvaliteten. Dess helt förseglade konstruktion förlänger livslängden, eliminerar behovet av kärnborttagning och kräver inget underhåll. Efter standardtransport kräver denna serietransformator ingen kärninspektion. Relevanta komponenter kan installeras direkt, följt av acceptanstestning. Vid passering är den klar för drift.

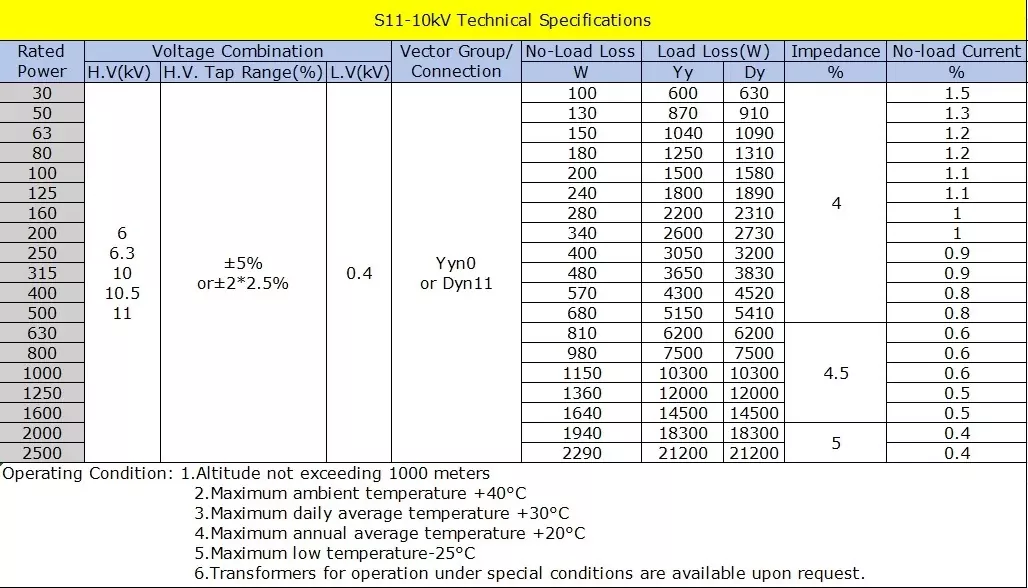

Specifikation

Standarder & certifieringar

Design och test: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Förlustutvärdering: IEC 60076-20;

Säkerhet: IEC 61936, DL/T 572;

Miljö: ISO 14001, CE, EAC, UkrSEPRO för Ukraina export

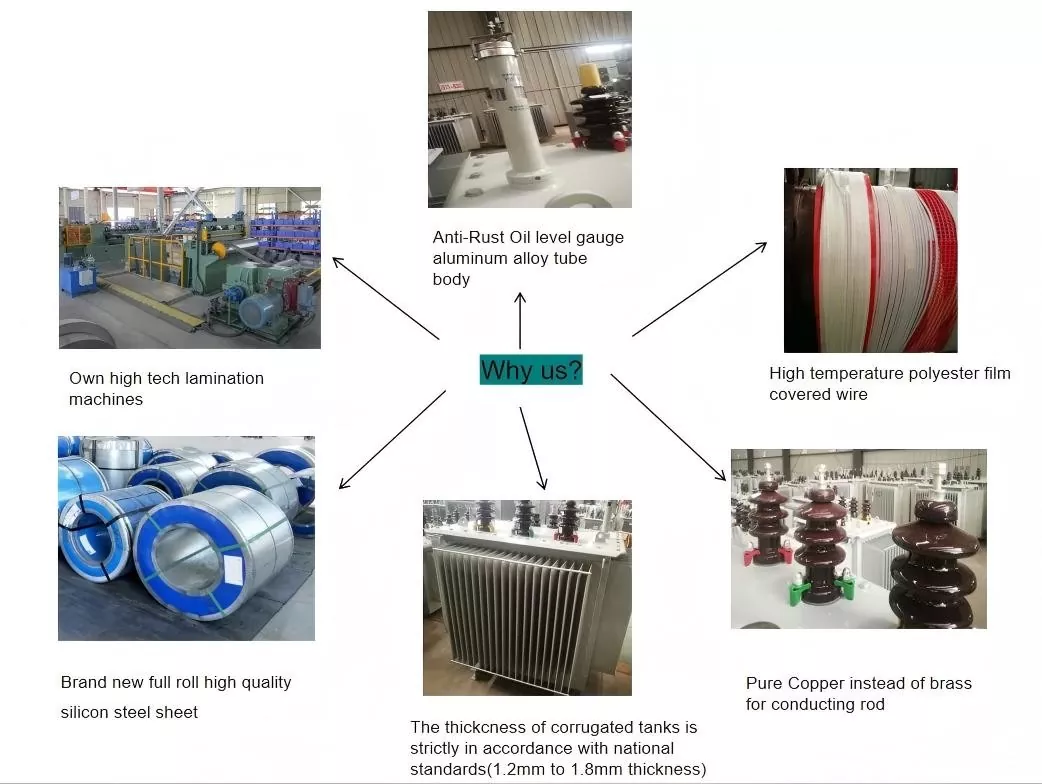

Varför välja oss?

- Vår oljenedsänkta distributionskrafttransformator är mycket effektiv och låg förlust, vilket minskar energiförbrukningen och driftskostnaderna.

- Transformatorkroppen är en ny typ av isoleringsstruktur, kortslutningsmotståndskapacitet än originalet har förbättrats.

- Järnkärna är högkvalitativ kallvalsad kiselstålplåt, hög permeabilitet. Den består av hög-/lågspänningslindningar, som är syrefria koppartrådar och har en cylindrisk struktur i flera lager.

– Alla fästelement har specialbehandlats för att förhindra att de lossnar.

- Den korrugerade strukturen på oljetanken, tanklocket och kanten på lådan har två sätt för full svetsning eller bultkoppling, vilket kan förlänga livslängden för transformatorolja och isoleringsmaterial.

Driftmiljöförhållanden

1. Installationshöjden får inte överstiga 1000 m över havet (under normala förhållanden). speciella miljöer kräver separata specifikationer.

2. Omgivningstemperaturen får inte överstiga 40°C.

3. Minsta utetemperatur: -25°C.

Transformatorer som kan fungera under speciella förhållanden kan tillhandahållas på kundförfrågan.
