Transformator av BS solcellsboxtyp

Elen som genereras av fotovoltaiska celler är lågspänningslikström. Efter att ha samlats in och inverterats till trefas lågspänningsväxelström, trappas BS Photovoltaic Box-Type Transformer upp till 10kV, 20kV eller 35kV av en dedikerad solcells prefabricerad transformatorstation och ansluts till nätet. Fotovoltaiska step-up prefabricerade transformatorstationer har vanligtvis flera inkommande lågspänningsledningar, med en separat transformator på lågspänningssidan. Den prefabricerade transformatorn är utrustad med ett intelligent styrsystem som laddar upp driftstatus för varje komponent till ett centralt kontrollrum för centraliserad övervakning.

Dedikerade prefabricerade transformatorstationer för vindkraftsproduktion används för att omvandla 690V utspänningen från vindkraftverk till 10kV eller 35kV för nätanslutning. Generatoraggregatet används vanligtvis tillsammans med den prefabricerade transformatorstationen, och det finns bara en inkommande lågspänningsledning.

BS Photovoltaic Box-Type transformator och vindkraftsspecifika prefabricerade transformatorstationer använder vanligtvis en transformatorkonstruktion för att minska storlek och fotavtryck, vilket underlättar transport och installation. Jämfört med prefabricerade step-up transformatorstationer är de lättare och, på grund av eliminering av behovet av ett extra transformatorkylsystem, erbjuder de högre konverteringseffektivitet.

Vid användning av prefabricerade step-up transformatorstationer kan både oljenedsänkta och torra transformatorer installeras internt.

Tekniska parametrar

Installationssättet för speciella transformatorstationer av boxtyp för solceller och speciella transformatorstationer av boxtyp för vindkraftgenerering ska bestämmas enligt den strukturella form som valts i bibliotekskonstruktionen. Särskild installationsfundament ska sättas upp och nödvändiga jordnings- och fäståtgärder ska vidtas. Se de grundläggande produktions- och installationsmetoderna för prefabricerade boxtransformatorer och kombinationstransformatorer.

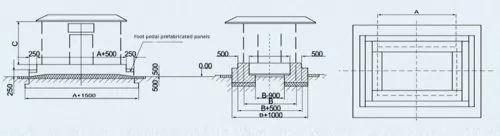

Installationsbasdiagram

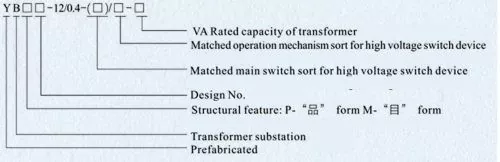

Modell Och Mening

Produktegenskaper

1. BS Photovoltaic Box-Type Transformator skal antar avancerad teknologidesign, har en mängd pålitlig prestandagaranti, hållbar, värmeisolering, ventilation, korrosionsbeständighet, dammförebyggande, vattentät, förebyggande av smådjur, vackert utseende.Shellmaterial kan väljas aluminiumlegeringsplåt, stålplåt, kompositplåt, rostfritt stålplåt och icke-metalliska material.

2. XGN15, HXGN17 eller KNYN 28A kan väljas som inkommande linje, högspänningsmätning och högspänningsutgående linje för högspänningsställverk. Högspänningssidan kan ordnas i en mängd olika strömförsörjningslägen, inklusive ringnätsströmförsörjning, terminalströmförsörjning, dubbel strömförsörjning, etc., och kan installeras med högspänningskrav som uppfyller högspänningselementet. Huvudströmbrytaren rekommenderas att använda lastbrytare eller vakuumbrytare, kompakt och rimlig struktur och har en bra anti-felfunktionseffekt.

3. GGD, GCS eller MNS kan väljas som lågspänningsställverk, reaktiv effektkompensation och lågspänningsutgående linje. Lågspänningssidan antar panel/skåpstruktur, som kan uppfylla funktionerna för kraftfördelning, belysningskraftsfördelning, reaktiv effektkompensation, elenergimätning etc. Huvudströmbrytaren är en vanlig lastbrytare eller intelligent strömbrytare, som är flexibel att installera och lätt att använda.

4. Transformatorn kan vara en helt sluten oljenedsänkt transformator eller en transformator av torr typ. För oljenedsänkta transformatorer rekommenderas modellerna S9, S11, S13 eller SH15, medan för transformatorer av torr typ rekommenderas modellerna SCB11, SCB12, SCB14 eller SCBH15. Kan konfigureras fritt efter kundernas faktiska behov, valet är mer flexibelt.

5. Den övre luckan på lådan antar dubbelskiktsstrukturdesign, och mellanskiktet är fyllt med skumplast, så värmeisoleringseffekten är bra. Transformatorrummet är utrustat med anti-kondens och automatisk temperaturkontroll, värme- och kylanordningar. Den dammtäta enheten är placerad i den position som motsvarar luckan utanför dörrplattan och sidoplattan.

Arbetsmiljö

1.  Höjden får inte överstiga 1000m;

2.  Omgivningstemperatur: -25 °C ~ + 40 °C;

3.  Relativ luftfuktighet: det dagliga medelvärdet ska inte vara större än 95 % och det månatliga medelvärdet ska inte vara större än 90 %.

4.  Installationsplats: en plats utan brand, explosionsrisk, ledande damm, kemisk frätande gas och våldsamma vibrationer.

Om ovanstående villkor överskrids kan användaren förhandla med vårt företag.
