Europeisk typ utomhus prefabricerad transformatorstation

Prefabricerad utomhustransformatorstation av europeisk typ har en tre-i-ett integrerad design som kombinerar högspänningsställverk, transformatorer och lågspänningsställverk för en stark systemkompletthet; Omfattande hög-/lågspänningsskydd säkerställer säker, pålitlig drift och förenklat underhåll; Den har kompakt yta, minskade investeringar, kort produktionscykel och enkel rörlighet; Flexibla ledningskonfigurationer; Unik struktur: Dubbellagers bikakekompositpanelhölje ger robust isolering, värmeavledning, ventilation, estetiskt tilltalande och hög IP-klassificering. Kapslingsmaterial inkluderar rostfritt stål, titanlegering, aluminiumlegering, kallvalsat stål och färgbelagt stål; Flera konfigurationer tillgängliga: allmänt bruk, villastil, kompakt, etc. Högspänningsringhuvudenheter kan utrustas med nätverksautomationsterminaler (FTU) för tillförlitlig detektering av kortslutningar och enfas jordfel. Har "fyra fjärrkontroller"-funktioner (fjärrkontroll, fjärrmätning, fjärrsignalering, fjärrjustering), vilket underlättar uppgraderingar av distributionsnätverksautomatisering.

Tekniska parametrar

Obs: Punkterna 5 och 6 krävs inte när transformatorkapaciteten är mindre än 200kVA.

Villkor för användning

Användare måste ange följande information om de beställer:

• Höjd: W 1000m;

• Omgivningstemperatur: ·25. (:~+40. (:;

• Relativ luftfuktighet: det dagliga medelvärdet är inte mer än 95 %, och det månatliga medelvärdet är inte mer än 90 %;

• Antivibrationsnivå: horisontell acceleration 0,4m/s2, vertikal acceleration 0,15m/s2;

• Bekräfta att installationsplatsen inte kommer att drabbas av allvarliga stötar, allvarliga föroreningar och kemisk korrosion, och att det inte finns någon fara för ledande damm eller explosion. Om den inte uppfyller kraven för normala användningsförhållanden, kontakta Ceho för lösning.

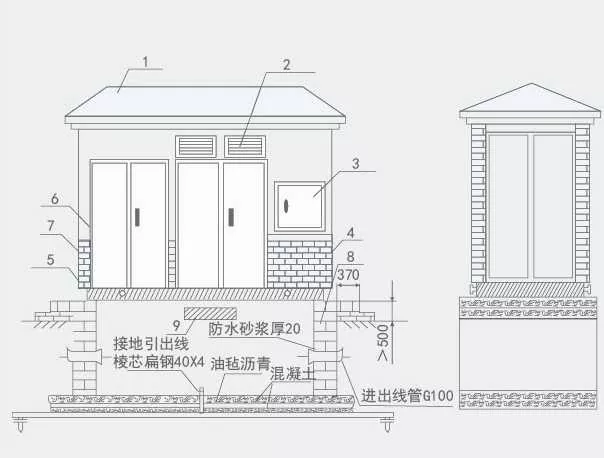

Monteringsmåttritning

1. Tak

2. Persienner

3. Extern mätbox

4. Lyftring

5. Slits styvt chassi

6. Dörr

7. Striptegel, muryta imiterad tegel

8. Betongfundament

9. Gravgrundsventil

Behöver veta när du beställer

Vid tidpunkten för din beställning måste du tillhandahålla följande information:

· Modell, kapacitet, kvantitet, färg och storlekskrav, skalmaterial;

· Transformatormodell, prestanda, anslutningsläge, tappområde och impedanskrav;

· Primärt ledningsschema på högspänningssidan, komponentmodell, specifikation och krav;

·Transformatorolja (25 #, 45 #, olja med hög antändningspunkt);

·Konfigurationskrav för intelligenta energihanteringsnätverk eller fastighetsförvaltningsnätverk;

·Miljökrav för användning.
