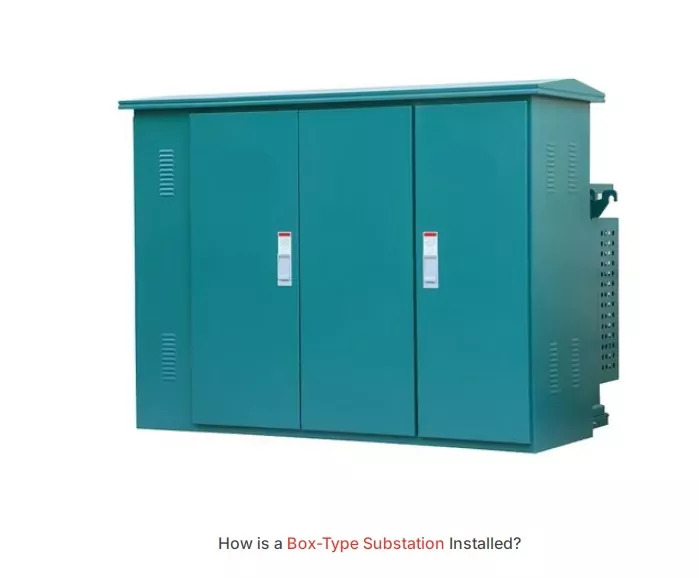

Geographical Box-Type transformatorstation

Geographical Box-Type transformatorstationer revolutionerar kraftdistributionen och erbjuder kompakta, effektiva och mycket pålitliga lösningar för moderna elsystem. Designade för att möta de växande kraven från urbanisering, industriell utveckling och distribuerad energiproduktion, dessa transformatorstationer blandar sömlöst elegant estetik med avancerad funktionalitet. Den här transformatorstationen har en oöverträffad mångsidighet, bred utplacerad i olika tillämpningar – från stadsnät till projekt för förnybar energi. Den här guiden kommer att fördjupa dig i kärnkomponenterna, designprinciperna och fördelarna med containeriserade transformatorstationer, vilket hjälper dig att till fullo förstå deras centrala roll vid uppgradering av kraftinfrastruktur.

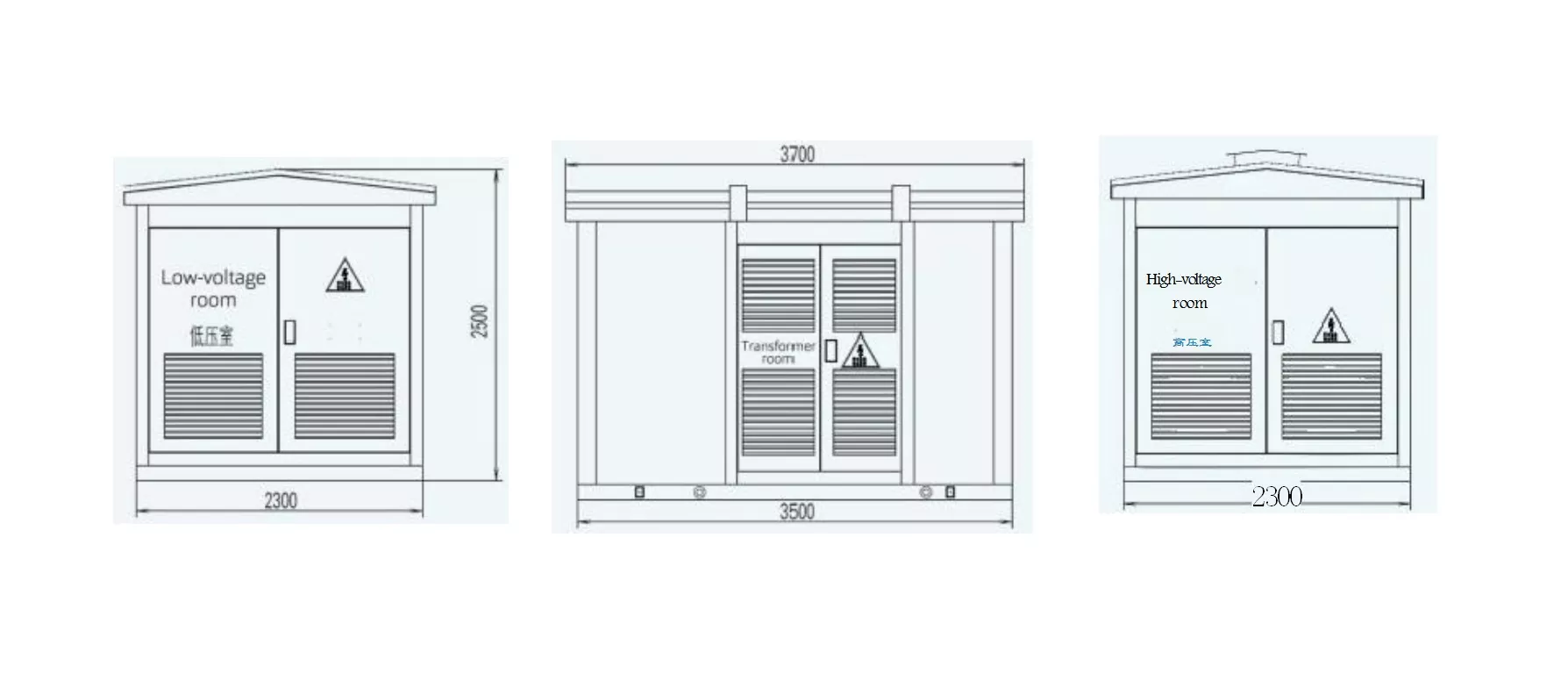

Ritning av boxgräns: (ta 630kVA som exempel)

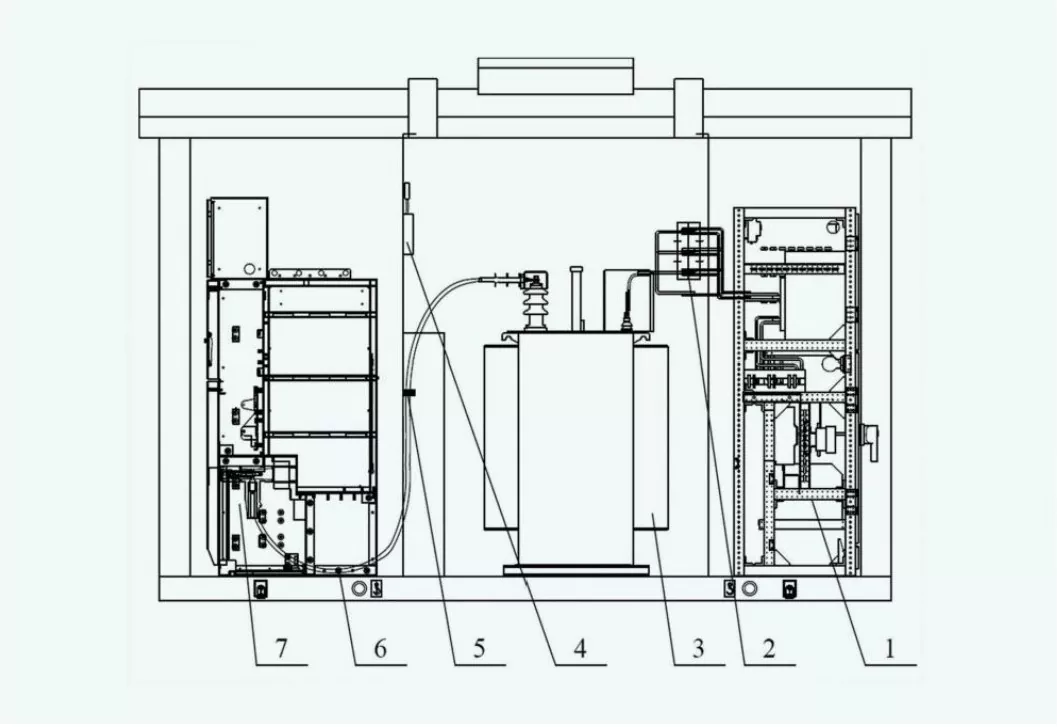

Nyckelkomponenter

●Högspänningsställverk

Ansvarig för inmatning och frånkoppling av högspänningsmatning. Nyckeltekniska parametrar inkluderar märkspänning (12kV, 24kV eller 36kV) och kortslutningsbrytningskapacitet (25kA till 40kA).

●Transformator

Används för att reducera högspänning till lägre användbar spänning. Parametrar inkluderar kapacitet (från 50kVA till 2500kVA), isoleringsklass och effektivitet (vanligtvis över 98%).

● Lågspänningsställverk

Ansvarig för att distribuera ström till slutanvändare och tillhandahålla kretsskydd. Komponenter inkluderar strömbrytare, säkringar och mätare. Märkspänningar sträcker sig från 0,4kV till 1kV och märkströmmar upp till 6300A, beroende på applikation.

● Inhägnad

Kapslingen av en transformatorstation av boxtyp kan ge fysiskt skydd och miljöförsegling. Våra produkter är generellt IP54 eller IP65 skyddsnivå design, utomhus och tuff miljö har en hög anpassningsförmåga.

● Hjälpkraftsystem

Detta är för att driva intern utrustning (kylfläktar, värmare och belysning). Parametrarna inkluderar märkspänning (220V eller 110V AC/DC) och effektkapacitet.

● Kylsystem

Se till att transformatorer och andra komponenter fungerar inom termiska gränser. Kylningsläge kan vara naturlig luftkylning (AN) eller forcerad luftkylning (AF), vänligen bedöm efter belastningskapacitet och miljö.

● Skydds- och kontrollsystem

Den innehåller reläer, styrenheter och övervakningsanordningar för systemets säkerhet och stabilitet. Skyddsinställningar kräver ström- och spänningströsklar som gäller för hela systemet.

● Jordningssystem

Ger kritisk säkerhet mot elektriska stötar och säkerställer felströmsavledning. Jordningssystemet består av galvaniserat stål eller koppartejp designat för lågt motstånd, under 1Ω i de flesta installationer.

Installation

Det finns flera viktiga steg för installationen av Geographic Box-Type Substation.

1. Platsval och förberedelser

Platsen måste vara platt, stabil och väldränerad. Men även för att uppfylla kraven på säkerhetsavstånd och tillträde, välj efter din faktiska situation.

2. Grundkonstruktion

Konstruera armerade betongfundament för att stödja transformatorstationens vikt och säkerställa strukturell stabilitet.

3. Placering och montering

Lådan placeras på fundamentet med hjälp av lyftutrustning och säkras mot mekaniska krafter med bultar eller ankare.

4. Elektrisk anslutning

Anslut de inkommande och utgående kablarna till hög- och lågspänningsterminalerna. Var uppmärksam på att jordningen måste vara korrekt, är mycket viktig för systemets säkerhet.

5. Provning och driftsättning

Komplett installation Utför isolationsmotståndstester, kalibrering av skyddsreläer och funktionskontroller på alla komponenter. Innan du slår på transformatorstationen är det en bra idé att bekräfta din lokala elkod.
