Amerikansk förinstallerad understation av boxtyp

Denna amerikanska förinstallerade understation av boxtyp är också utrustad med en mängd olika säkerhetsanordningar, inklusive ett jordningssystem, felskyddsanordningar och överspänningsavledare, vilket säkerställer att kraftsystemet fungerar säkert och tillförlitligt hela tiden. Dessutom betonar produktdesignen enkel installation och drift. Dess förmonterade komponenter inkluderar transformatorer, brytare och ställverk, vilket effektivt förkortar installationscykeln och minskar arbetskostnaderna. Transformatorstationen är också utrustad med ett avancerat övervakningssystem som gör det möjligt för operatörer att övervaka och hantera kraftsystemet i realtid genom ett centralt kontrollrum. Den prefabricerade modulära transformatorstationen i amerikansk stil är en högkvalitativ lösning för industriella och kommersiella applikationer, som uppfyller kraven på säker och pålitlig kraftdistribution på ett kostnadseffektivt sätt.

Tekniska parametrar

● Säkring

Högspänningssidan på American Pre-installed Box-Type Substation antar reservsäkring och plug-in säkring i serie för skydd i hela intervallet. Reservskyddssäkringen är en oljenedsänkt högspänningsströmbegränsande säkring med stor brytkapacitet. Plug-in säkringar startar endast när det finns ett fel inuti transformatorn. Den dubbla induktionssäkringen kan ge dubbelt skydd för ström och temperatur. Om den är trasig kan säkringskärnan enkelt bytas ut på plats.

Struktur och driftsekvens

1. Layouten

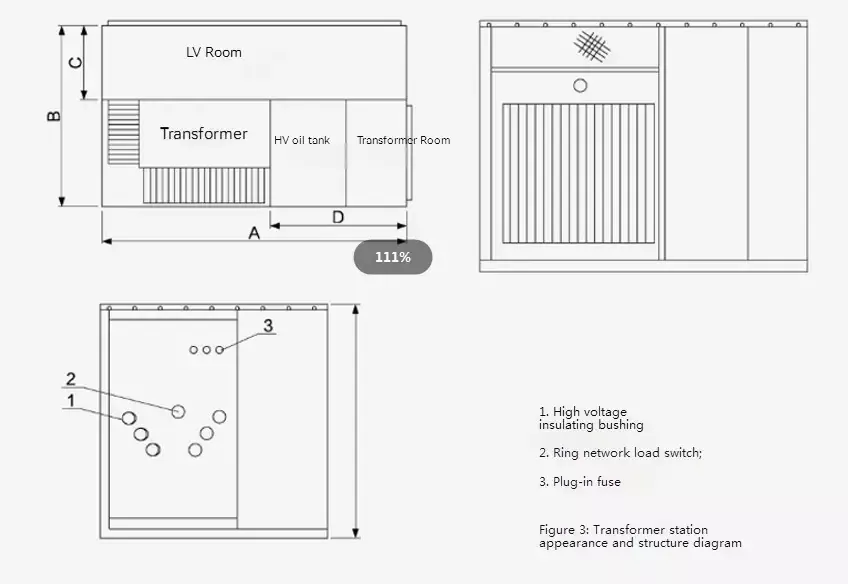

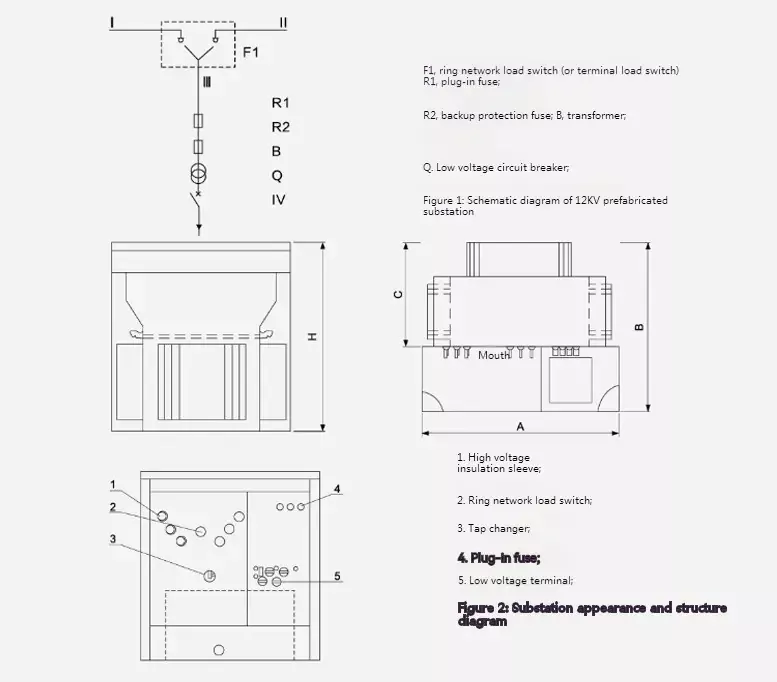

Formen och strukturen på den amerikanska förinstallerade understationen av boxtyp visas nedan. Tanken är uppdelad i den övre högtryckstanken och den nedre transformatortanken. Dessa två delar är endast elektriskt anslutna och oljan cirkulerar inte. Bland dem är "I"- och "I"-linjerna ringnätsmatare,"ll"-grenen är transformatorgren och "V" är lågspänningsutgång.

Transformatorstationen kan användas för ringnätsströmförsörjningssystem och terminalströmförsörjningssystem. Matningen av ledningen och "l III"-grenen omkopplas av ringnätets belastningsomkopplare. Samtidigt är högspänningssidan av transformatorn utrustad med en säkring i den inkommande änden, som kan skydda förgreningskretsen och undvika kortslutningsfel, överbelastning och överspänningsdisplay för att installera och överspänningsdisplayen. lågspänningsänden på transformatorn matas ut efter att ha passerat genom amperemetern och lågspänningsbrytaren.

Mått och vikt

2. Transformatorn

För amerikanska förinstallerade understationer av boxtyp använder vi de nya trefasiga oljesänkta transformatorerna i S9- och S11-serien med låga tomgångsförluster, låg temperaturökning, lågt ljud och låg höjd. Både tomgångsförluster och lastförluster är lägre än för den ursprungliga S9-transformatorn.

Transformatorn antar en helt förseglad struktur för att effektivt isolera luftföroreningar och fukt. En 40-90 mm luftkudde finns kvar i toppen av oljetanken, som tillsammans med den korrugerade strukturen på oljetankskalet spelar en roll för att kyla och minska det inre trycket.

Mått och vikt
