Vad är en distributionstransformator

Vad är en distributionstransformator

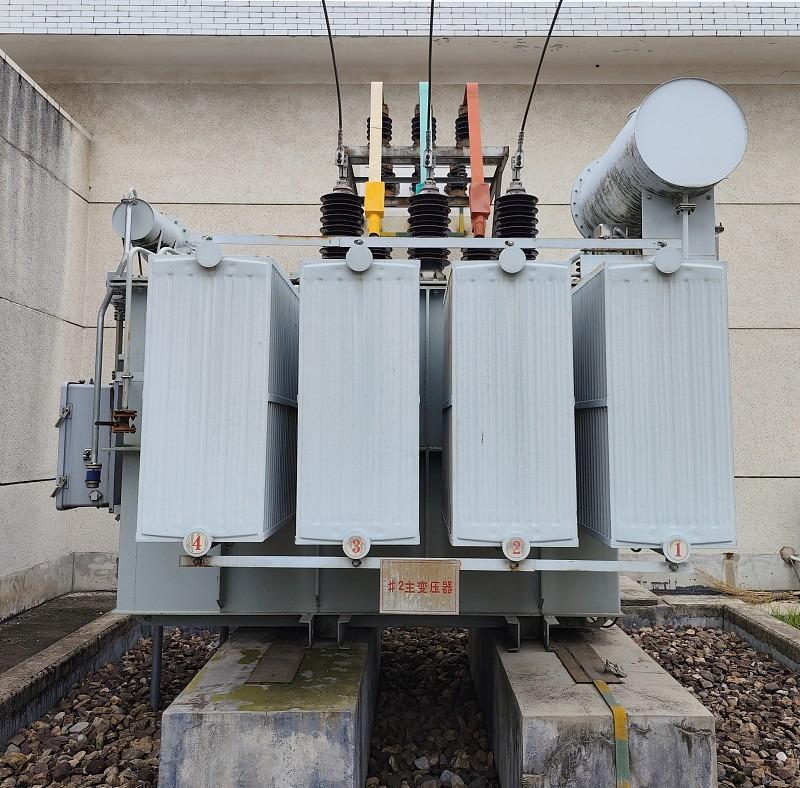

En distributionstransformator, vanligen förkortad som "distributionstransformator", hänvisar till en stationär elektrisk anordning i ett kraftdistributionssystem som omvandlar växelström (AC) spänning och ström baserat på lagen om elektromagnetisk induktion för att överföra växelström. I vissa regioner kallas krafttransformatorer med spänningsvärden under 35 kilovolt (oftast 10 kV och lägre) som "distributionstransformatorer", förkortat som "distributionstransformator". Anläggningarna där dessa "distributionstransformatorer" är installerade kallas transformatorstationer.

Utvecklingshistoria

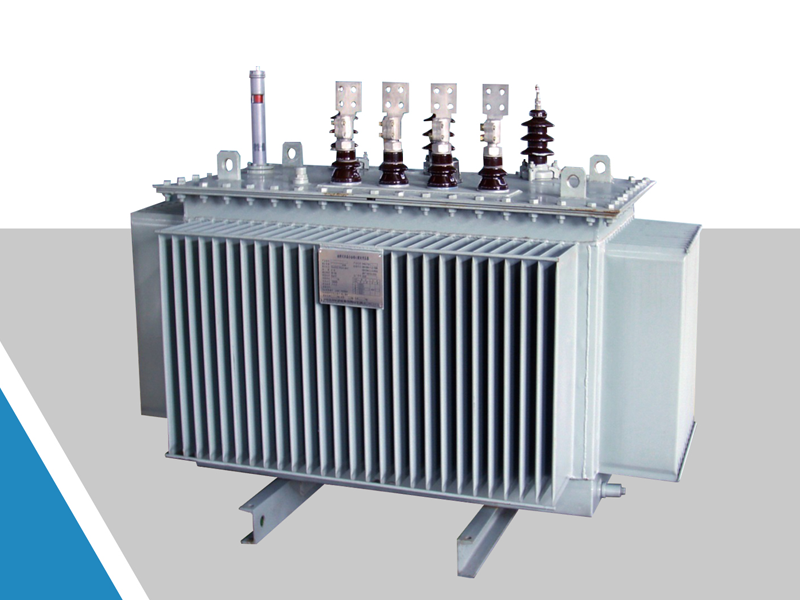

Med den kontinuerliga utvecklingen av Kinas politik för "energibesparing och förbrukningsminskning" uppmuntrar staten utvecklingen av energieffektiva, lågbrusiga och intelligenta distributionstransformatorprodukter. Chenghe Electric Power Company har också svarat på den nationella uppmaningen genom att kraftfullt producera vanliga energieffektiva distributionstransformatorer. För närvarande inkluderar Chenghes bästsäljande produkter två huvudtyper: energieffektiva oljenedsänkta transformatorer och transformatorer av amorfa legeringar. Oavsett om det gäller energibesparing eller teknisk kapacitet, är Kinas transformatorindustri redo att ta ledningen i global transformatorutveckling. Ännu viktigare är att transformatorns energieffektivitet inte bara återspeglas i de förlustvärden som anges vid tillverkningstillfället. Inrättandet av en modell för hantering av hela livscykeln av användarna möjliggör en effektivare ekonomisk drift och hantering av transformatorer, och maximerar därigenom produkternas energibesparande värde och realiserar de verkliga fördelarna med transformatorenergieffektivitet.

Kärnfunktion: Spänningstransformation

Den primära uppgiften är att sänka spänningen samtidigt som man ökar strömmen i motsvarande grad (håller effekten ungefär konstant) för att göra den lämplig för lokal distribution. De arbetar kontinuerligt med eller nära full belastning och är designade för maximal effektivitet vid typiska driftsnivåer.

Nyckelfunktioner och applikationer

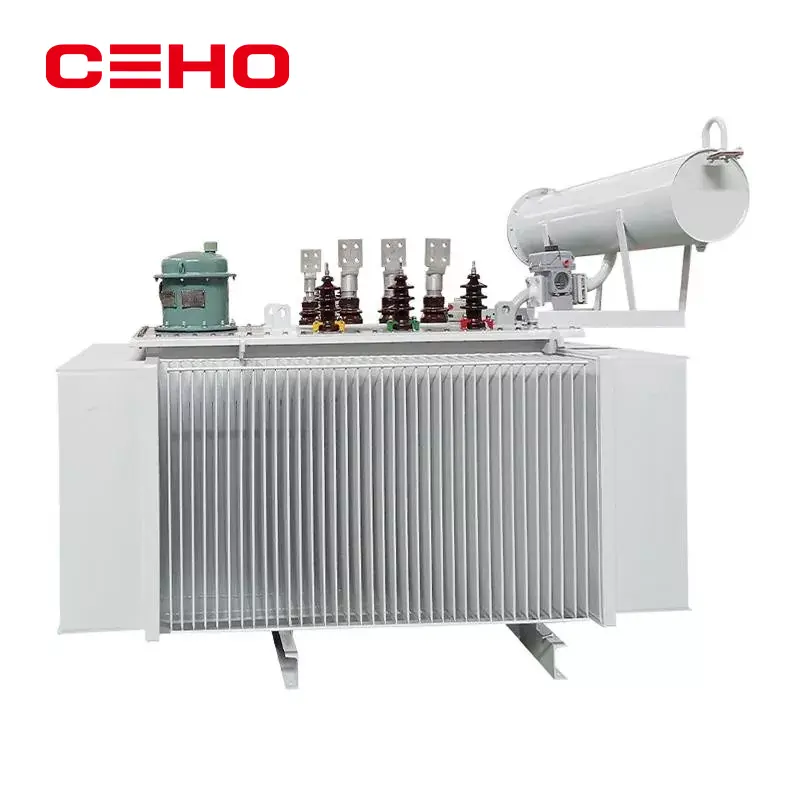

10 kV och 35 kV Distributionstransformatorer i serierna S11, S13, S20 och S22, med ett kapacitetsområde på 30–3 150 kVA; kärnan är en trefas, tre-kolonn design med en flerstegs stegvis cylindrisk konfiguration; lindningarna använder samlindningsteknik, vilket säkerställer god koncentricitet och starkt kortslutningsmotstånd; viktiga tekniska indikatorer uppfyller de avancerade inhemska standarderna för liknande produkter.

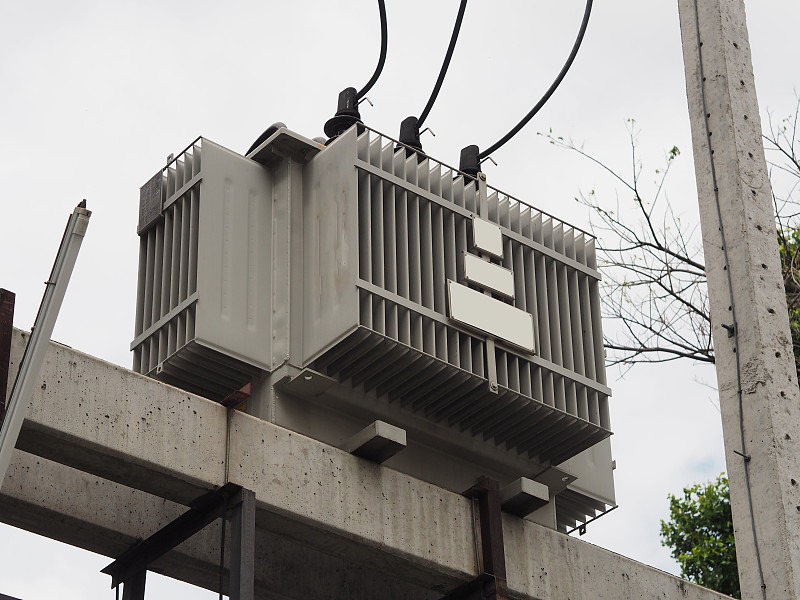

Placering: Monteras på stolpar (stolpmonterade) för luftledningar eller i marknära kapslingar (padmonterade) i bostads- och kommersiella områden.

Klassificering: Normalt sträcker sig från 16 kVA till 100 kVA för standarddistribution.

Design: Generellt mindre och billigare än stora krafttransformatorer som används i transmissionsstationer.

Hur det fungerar

Transformatorn fungerar enligt principen om elektromagnetisk induktion:

Högspänningsström flyter in i primärlindningen.

Det skapar ett föränderligt magnetfält i kärnan.

Detta fält inducerar en lägre spänningsström i sekundärlindningen.

Vridförhållandet mellan lindningar (N1:N2) bestämmer spänningsnedgångsförhållandet.

Vanliga typer

Stolpemonterad: Vanlig i överliggande distributionssystem.

Pad-monterad: Används i underjordiska kabelsystem, ses ofta i stads-/förortskvarter.

Enfas vs. trefas: Enfas är standard för bostadstjänster, medan trefas tjänar industriella/kommersiella belastningar.

Drift och underhåll

1. Överbelastningsdrift av distributionstransformatorer

2. Onormala ljud i distributionstransformatorer

3. Temperaturinspektion av distributionstransformatorer

4. Kontrollera om oljenivån i distributionstransformatorn är normal och inspektera för oljeläckage, läckage eller onormal oljefärg

5. Inspektera distributionstransformatorns isoleringsbussningar för skador, sprickor eller tecken på ljusbågar

6. Periodisk rengöring av distributionstransformatorer

Säkerhet och pålitlighet

Dessa transformatorer är fyllda med olja för isolering och kylning. De är utrustade med skyddsanordningar som säkringar eller strömbrytare för att isolera dem vid fel, förhindra skador på nätet och säkerställa allmän säkerhet.

CEHO förblir en pålitlig leverantör av kompatibla, allmänt använda lösningar inom industrier och anläggningar över hela världen idag. Om du vill köpa en distributionstransformator från CEHO, vänligen kontakta oss.
