Hur säkerställer högspänningsställverk en säker och stabil drift av kraftsystem?

Hur säkerställer högspänningsställverk en säker och stabil drift av kraftsystem?

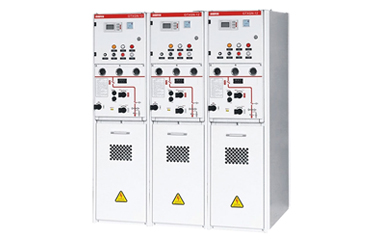

I. Kärndefinition och branschpositionering av högspänningsställverk

Högspänningsställverk är en komplett uppsättning av kraftdistributionsutrustning i kraftöverförings- och distributionssystemet. Enligt allmänna kraftindustristandarder hänvisar det specifikt till slutna ställverk med en märkdriftsspänning större än 36kV, som kan realisera anslutning, frånkoppling, övervakning, skydd och kontroll av högspänningsströmkretsar. Till skillnad från vanlig kraftdistributionsutrustning för lågspänning är högspänningsställverk i laddat standby-tillstånd under lång tid, förblir i stängt läge under större delen av tiden och utför endast öppnings- och utlösningsoperationer under utrustningsunderhåll, linjefel och elnätsutskick, med extremt låg utrustningsfeltolerans och extremt höga krav på tillförlitlighet.

Som ett nyckelnav för kraftnät, kraftverk, industri- och gruvföretag och storskaliga energidistributionssystem för byggnader, bestämmer högspänningsställverk direkt stabiliteten, säkerheten och kontinuiteten i strömförsörjningen. Det kan inte bara exakt bryta felströmmar som överbelastning, kortslutning och blixtöverspänning, utan också realisera den rimliga fördelningen av elektrisk energi, linjeisolering och utrustningsskydd, vilket gör den till en oumbärlig kärnutrustning i hög- och lågspänningskraftdistributionssystemet. Under de senaste 15 åren, med uppgraderingen av kraftintelligens och grönisering, har tekniken för högspänningsbrytare upprepats snabbt. Minsta oljebrytare och luftströmbrytare har gradvis uppgraderats, och svavelhexafluorid (SF6) kretsbrytare har blivit den vanliga kärnkonfigurationen för nuvarande högspänningsställverk på grund av deras utmärkta isolerings- och ljusbågssläckningsprestanda.

II. Full kategoriindelning av ställverksspänningsnivåer

Enligt märkdriftspänningen delar kraftindustrin in ställverk i tre kategorier: lågspänning, mellanspänning och högspänning. De tre typerna av utrustning har betydande skillnader i tillämpningsscenarier, strukturell konfiguration och säkerhetsstandarder, anpassade till behoven för olika kraftdistributionsscenarier:

1. Lågspänningsställverk (LV)

Med en nominell driftspänning ≤ 1kV är den huvudsakligen installerad på lågspänningssidan av kraftdistributionstransformatorer och används i stor utsträckning i terminalkraftdistributionsscenarier som industriverkstäder, kommersiella byggnader och bostadsområden. Det är ansvarigt för distributionen av terminalelektrisk energi och grundläggande kretsskydd, med enkel struktur, bekväm drift och låg underhållskostnad.

2. Mellanspänningsställverk (MV)

Märkdriftspänningsområdet är 1kV ~ 75kV. Det är en vanlig utrustning inom industriproduktion och små och medelstora transformatorstationer. Den är huvudsakligen anpassad till generatorer, matarkretsar, stora motorer, regionala transmissions- och distributionsledningar och annan utrustning, med hänsyn tagen till kraftdistributionseffektivitet och felskyddskapacitet, och anpassad till kraftöverföringsscenarier i mitten.

3. Högspänningsställverk (HV)

Med en märkdriftsspänning ≥ 75kV är det en specialutrustning för högspänningskraftöverföring och -distribution. Designad för högspänning, stor ström och hög belastning, är den utrustad med en komplett uppsättning förbättrade säkerhetsskyddsanordningar och precisionsövervakningskomponenter. Den används främst i högrisk- och högbelastningsscenarier som stora transformatorstationer, kraftverk, gränsöverskridande transmissionsledningar, petrokemisk industri och metallurgisk tung industri, och är kärngarantin för stabil drift av högspänningsnät.

III. Detaljerad förklaring av kompletta kärnkomponenter och funktioner i högspänningsställverk

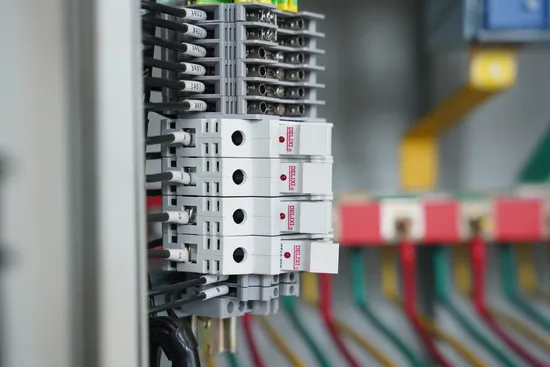

Högspänningsställverk har en modulär sluten skåpstruktur, som är uppdelad i inomhus- och utomhusinstallationsformer. Det hela består av tre moduler: primär huvudkretsutrustning, sekundär styr- och övervakningsutrustning och säkerhetsskyddsutrustning. Alla komponenter samverkar för att bygga ett komplett kraftdistribution, skydd och övervakningssystem. Funktionerna för kärnkomponenter är följande:

1. Högspänningsbrytare (Core Executive-komponent)

Känd som "hjärtat" i högspänningsställverk, är det den enda kärnkomponenten som kan slå på och av kretsar med belastning och bryta kortslutningsfelströmmar. Utrustningens svarshastighet kan nå millisekunder. När överbelastning, kortslutning, läckage och andra fel uppstår i ledningen, kan den omedelbart avbryta felkretsen, förhindra att felet sprids och skydda back-end-utrustningen och hela transmissionsledningen. För närvarande är den vanliga typen SF6-strömbrytare, som har fördelarna med stark bågsläckningsförmåga, bra isoleringsprestanda, låg felfrekvens och lång livslängd, anpassning till långvariga oavbrutna driftsförhållanden.

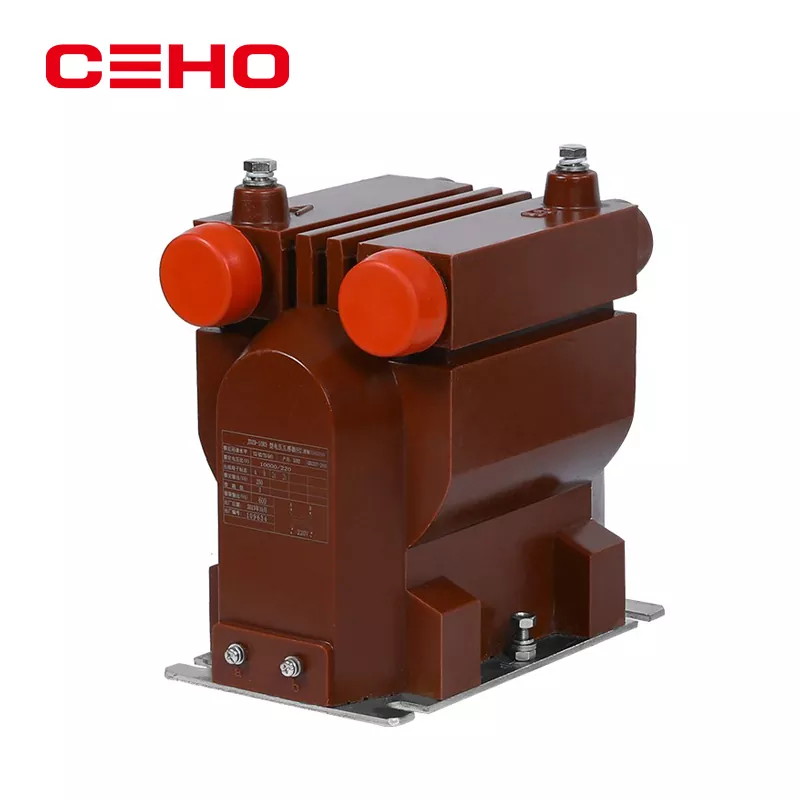

2. Instrumenttransformatorer (kärnan för övervakning och mätning)

Uppdelade i strömtransformatorer (CT) och spänningstransformatorer (VT) är de ställverkens "sensoriska organ". Kärnfunktionen är att omvandla högspänning och stor ström till vanliga lågspännings- och småströmssignaler. Å ena sidan ger den korrekta data för instrumentmätning och effektdataövervakning; å andra sidan ger den utlösningssignaler för skyddsreläer, realiserar automatisk tidig varning och utlösning av fel och säkerställer en visualiserad och kontrollerbar drift av kraftsystemet.

3. Jordningsbrytare (Core of Safety Protection)

Det är en obligatorisk säkerhetskomponent som huvudsakligen används i utrustningsunderhållsförhållanden. Efter att strömbrytaren och frånskiljaren har öppnats och stängts av kan jordningsbrytaren snabbt upprätta en jordningskrets, helt släppa de inducerade laddningarna och restspänningen som finns kvar i ledningen och utrustningen, eliminera den dolda faran för drift under spänning och helt säkerställa den personliga säkerheten för underhållspersonal och utrustningssäkerhet.

4. Step-Up/Step-Down Transformator

Det är den största och dyraste kraftomvandlingsutrustningen i ställverket. Step-up transformatorer används huvudsakligen i överföringsänden för att minska överföringsströmmen genom att öka spänningen och minska effektförlusten vid långdistansöverföring; nedtrappningstransformatorer används vid kraftdistributionsterminalen för att omvandla högspänningselektrisk energi till lågspänningselektrisk energi lämplig för industriell och civil utrustning, vilket ger effektiv överföring och rimlig anpassning av elektrisk energi.

5. Frånkopplingsbrytare (isoleringskomponent)

Även känd som isolator, det är en mekanisk manuell strömbrytare utan ljusbågssläckningsfunktion, och det är strängt förbjudet att arbeta med belastning. Dess huvudsakliga funktion är att realisera fysisk isolering mellan utrustning och elnät, bilda en uppenbar brytpunkt för strömavstängning, tillhandahålla säkra driftsförhållanden för utrustningsunderhåll och linjedrift och underhåll, och är den grundläggande säkerhetsgarantin för högspänningsdrift.

6. Skyddsrelä (intelligent kontrollkomponent)

Ställverkets "intelligenta hjärna" kan övervaka driftsparametrarna som nätspänning, ström och temperatur i realtid 24 timmar om dygnet och noggrant identifiera onormala arbetsförhållanden som kortslutning, överbelastning och jordfel. När ett fel upptäcks skickar den omedelbart en instruktion att utlösa strömbrytaren att lösa ut, och samtidigt släcker den felbågen och registrerar feldata, vilket ger snabb felisolering och spårbarhet.

7. Samlingsskenor (elektrisk energiöverföringskanal)

Tillverkad av ledande material med låg impedans, det är huvudkanalen för överföring av elektrisk energi inuti ställverket. Den ansvarar för att ansluta alla kärnkomponenter som brytare, transformatorer och transformatorer, vilket säkerställer effektiv och stabil överföring av elektrisk energi i skåpet. Dess materialkvalitet och installationsprocess påverkar direkt ställverkets totala överföringseffektivitet.

8. Överspänningsavledare och jordningsnät (överspänningsskyddssystem)

Överspänningsavledare är speciellt konstruerade för transienta högspänningspåverkan som blixtöverspänning och switchande överspänning. De kan snabbt absorbera överspänningsenergi och undvika högspänningsnedbrytning av utrustningens isoleringsskikt; det stödjande jordningsnätet är sammansatt av underjordiska metallelektroder och jordningsskenor, som snabbt kan leda felström och överström i jorden, vilket ger dubbelt skydd för utrustning mot övergående högspänningsskador.

9. Kontaktor

Lämplig för lågspänningshjälpkretsar under 1kV, kan den ofta slå på och stänga av styrkretsar och strömkretsar på distans, främst för att kontrollera belastningar som motorer, kondensatorer och belysningsutrustning. Jämfört med strömbrytare har kontaktorer högre driftfrekvens och längre mekanisk livslängd, men ingen högspänningsfelbrytande kapacitet och används endast som lågspänningshjälpkontrollkomponenter.

IV. Två huvudtyper av högspänningsställverk och deras fördelar och nackdelar jämförelse

Enligt de olika isoleringsmedierna delar industrin in högspänningsställverk i två kategorier: luftisolerade ställverk (AIS) och gasisolerade ställverk (GIS). De två har betydande skillnader i anpassningsscenarier, prestandaegenskaper och drift- och underhållskostnader:

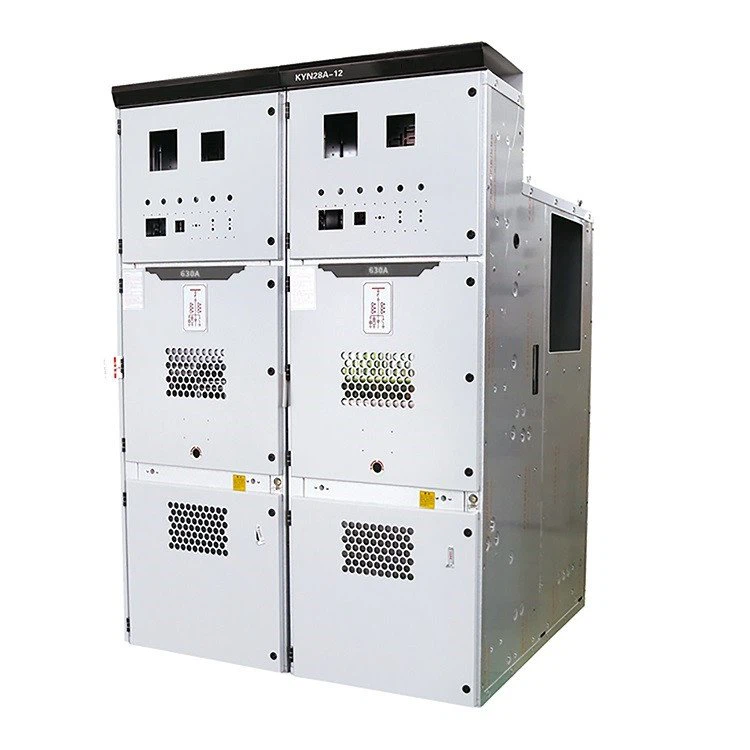

1. Luftisolerade ställverk (AIS)

Med naturlig luft som isoleringsmedium är det den vanliga typen av traditionella högspänningsställverk. Dess kärnfördelar är enkel struktur, låg kostnad, bekväm installation, intuitiv feldiagnos och låg dagligt underhållssvårigheter; dess nackdelar är stor skåpvolym, isoleringsprestanda som i hög grad påverkas av miljön och lätt isoleringsnedbrytning i fuktiga, dammiga och förorenade miljöer. Den lämpar sig främst för konventionella transformatorstationer utomhus och högspänningskraftdistributionsscenarier med goda arbetsförhållanden.

2. Gasisolerat ställverk (GIS)

Med hjälp av högren svavelhexafluoridgas (SF6) som isolering och ljusbågssläckningsmedium försluts alla strömförande komponenter i det gasfyllda skåpet. Dess centrala fördelar är kompakt skåp, liten golvyta, stabil isoleringsprestanda, inte påverkad av externt damm, fukt och hårt väder, extremt hög driftsäkerhet och extremt låg felfrekvens; dess nackdelar är höga utrustningskostnader, komplexa underhållsprocesser och stränga krav på tätningsprestanda. Den är främst lämplig för avancerade scenarier som transformatorstationer i stadskärna, slutna maskinrum, tuffa arbetsförhållanden och kraftöverföring med hög densitet.

V. Vanliga fel och standardiserade felsökningsscheman för högspänningsställverk

Den totala felfrekvensen för högspänningsställverk är låg, men långvarig drift, miljöerosion, felaktig drift och komponentåldring kan orsaka olika fel. I kombination med erfarenhet av drift och underhåll i frontlinjen, reder detta papper ut orsakerna till högfrekventa fel och standardiserade lösningar, som är lämpliga för daglig inspektion och underhåll av utrustning:

1. Manöverhandtaget kan inte låsas: Det orsakas mestadels av rost, fastnar, åldrande av den interna låsmekanismen eller felaktiga nycklar. Behandlingsmetod: Kontrollera den speciella manövernyckeln, rengör och avrusta låsmekanismen, tillsätt speciellt smörjfett och byt ut de skadade komponenterna direkt för att säkerställa den mekaniska låsningens normala funktion.

2. Onormalt ljud inuti skåpet: Kärnorsakerna är elektromagnetiska vibrationer orsakade av lösa fästskruvar på skiljeplattan och kablar som berör glandplattan. Behandlingsmetod: Fäst skruvarna på skåpets skiljeplatta helt och applicera tätningsmedel för att fixera kabelgränssnittet för att eliminera kontaktvibrationsljud.

3. Överhettade ledningsskarvar: Det orsakas främst av lösa bultar, långvarig överbelastning och överdrivet kontaktmotstånd. Behandlingsmetod: Arbeta strikt enligt utrustningens märkström, fäst alla ledningsbultar och byt ut de åldrade och oxiderade samlingsskenorna och lederna i tid.

4. Okvalificerat isoleringstest och frekventa jordfel: De främsta orsakerna är spruckna, fuktiga och förorenade isolatorer, vilket kommer att leda till en betydande minskning av isoleringsprestanda. Behandlingsmetod: Byt ut skadade isolatorer, rengör skåpets isoleringskomponenter med speciella isoleringsrengöringsmedel och torka de fuktiga områdena noggrant för att återställa isoleringsprestandan.

5. Onormal öppning och stängning av skyddsluckor: Deformation av luckor, brist på olja i rörliga delar och fastklämning av diverse kommer att leda till att de inte öppnas och stängs normalt. Behandlingsmetod: Rengör diverse i de rörliga delarna, korrigera de deformerade luckorna, tillsätt smörjolja och justera öppnings- och stängningsnoggrannheten.

6. Släckning av statusindikatorlampor: Vanliga orsaker inkluderar skador på glödlampan, utbränd säkring/motstånd, dålig kontakt med hjälpbrytare och gränslägesbrytarfel. Behandlingsmetod: Byt ut skadade glödlampor och säkringar, rengör kontakterna på hjälpströmbrytare och kontrollera strömbrytarens funktionsstatus vid terminalen.

7. Felaktig funktion av styrenheten: De viktigaste orsakerna är lösa skruvar i kopplingsplinten och dålig kontakt med kontrollkontakten. Behandlingsmetod: Fäst alla anslutningsskruvar, sätt i igen och lås kontrollkontakten för att säkerställa stabil linjekontakt.

VI. Kärna fem-förebyggande skyddsfunktioner i högspänningsställverk (säkerhetskärna)

Den fem-förebyggande förreglingsfunktionen är kärnsäkerhetsdesignen för högspänningsställverk, som är en obligatorisk standardkonfiguration i branschen. Det kan mekaniskt eliminera större strömolyckor orsakade av mänsklig funktionsfel och är kärngarantin för högspänningsdriftsäkerhet:

1. Förhindra stängning med last: Efter att strömbrytarvagnen har stängts i testläget, låser det mekaniska låset vagnen, som inte kan skjutas till strömförande läge, vilket eliminerar olyckan med stängning med last.

2. Förhindra stängning med jordledning: När skåpets jordningsbrytare är i stängt läge kan strömbrytaren inte stängas och slås på, vilket undviker kortslutning och explosion orsakad av forcerad kraftöverföring utan att jordledningen tas bort.

3. Förhindra oavsiktlig inträde i spänningsintervall: När strömbrytaren är i stängt och spänningsförande läge är skåpets bakdörr låst av det mekaniska låset och kan inte öppnas, vilket hindrar personal från att komma in i det strömförande området och få en elektrisk stöt.

4. Förhindra hängande jordledning med el: När strömbrytaren är i stängt och strömförande läge är jordningsbrytarens manövermekanism låst och kan inte stängas och jordas, vilket eliminerar kortslutningsfelet som orsakas av hängande jordledning med elektricitet.

5. Förhindra att kniven dras med last: När strömbrytaren är i stängt tillstånd med last kan vagnen inte flyttas ur arbetsläge och det är förbjudet att öppna brytaren med last.

VII. Kärnsammanfattning av hela texten

Högspänningsställverk är den centrala kompletta uppsättningen av kraftdistributionsutrustning för högspänningssystem över 75kV. Den förlitar sig på det samordnade arbetet med modulära komponenter såsom strömbrytare, instrumenttransformatorer, reläer och jordsystem, och integrerar fem kärnfunktioner: elenergidistribution, kretsstyrning, felskydd, säkerhetsskydd och realtidsövervakning. När det gäller kategorier är det huvudsakligen uppdelat i två typer: AIS luftisolerade ställverk med enkel struktur och bekväm drift och underhåll, och GIS gasisolerade ställverk med stabil prestanda och lämpliga för avancerade scenarier.

Utrustningen som helhet har egenskaperna låg felfrekvens, lång livslängd och hög tillförlitlighet, och är i standby-driftstillstånd under lång tid. Dess kärnsäkerhetsgaranti kommer från den standardiserade fem-förebyggande förreglingskonstruktionen och perfekta överspännings-, överbelastnings- och kortslutningsskyddsmekanismer. Dagliga driftfel orsakas mestadels av komponentåldring, lös installation, miljöerosion och felaktig drift, och felsannolikheten kan reduceras avsevärt genom regelbunden inspektion och standardiserat drift och underhåll. Inom områden som kraftnätsöverföring, industriell kraftdistribution och ny energikraft är den stabila driften av högspänningsställverk nyckelgrunden för säker, effektiv och kontinuerlig drift av hela kraftsystemet.

VIII. Högfrekventa vanliga frågor (allmänt om branschen)

F1: Vad är kärnskillnaden mellan högspänningsställverk och lågspänningsställverk?

A1: Kärnskillnaderna ligger i märkspänning, isolationsnivå och funktionell placering. Högspänningsställverk (≥75kV) har högspänningsbågsläckning, kortslutningsbrytningskapacitet och fem-förebyggande skydd, som används för huvudledningsöverföring; lågspänningsställverk (≤1kV) används endast för terminalkraftdistribution, med enkel struktur och inget högspänningsskydd.

F2: Hur väljer man mellan GIS och AIS högspänningsställverk?

A2: Välj AIS för konventionell utomhusmiljö, bra arbetsförhållanden och begränsad budget; välj GIS för stadskärnområden, slutna maskinrum, tuffa arbetsförhållanden och begränsat utrymme.

F3: Kan högspänningsställverk användas ofta?

A3: Nej. Högspänningsbrytare är förbjudna från frekvent lastbärande drift; endast lågspänningskontaktorer kan ofta slå på och stänga av hjälpkretsar, annars kommer det att påskynda utrustningens åldrande och orsaka dolda faror.

F4: Kan högspänningsställverkets femförebyggande funktion frigöras manuellt?

S4: Det är strängt förbjudet att släppa det utan tillstånd. Endast professionell drift- och underhållspersonal kan tillfälligt låsa upp den enligt specifikationerna under underhåll och efter att ha vidtagit säkerhetsåtgärder, och den måste återställas omedelbart efter driften.

F5: Vilka är de viktigaste riskerna och behandlingsprinciperna för överhettade ställverksleder?

A5: Faror inkluderar accelererande åldrande av komponenter, orsakar kortslutningar och till och med bränder; behandlingsprinciper: kontrollera belastningen, fäst lederna, byt ut åldrande komponenter och eliminera överbelastning.

F6: Är det nödvändigt att stänga av för underhåll om det finns onormalt ljud inuti högspänningsställverket?

A6: Ja. Onormalt ljud är en tidig varning för onormal utrustning. Om det lämnas okontrollerat under en längre tid kommer det att orsaka fel. Det är nödvändigt att stänga av omedelbart för att kontrollera och eliminera dolda faror innan driften återupptas.

F7: Vilka indikatorer behöver detekteras dagligen för SF6 gasisolerade ställverk?

A7: Upptäck regelbundet SF6-gas (tryck, renhet, mikrovatten) och skåpets lufttäthet, och kontrollera isoleringsprestanda och mekanisk driftflexibilitet.
