En snabbguide: Viktiga skillnader och urvalsguide för transformatorer av torr typ vs. oljenedsänkta transformatorer

2026-03-21 0 Lämna ett meddelande till mig

En snabbguide: Viktiga skillnader och urvalsguide för transformatorer av torr typ vs. oljenedsänkta transformatorer

När utvecklingen av nya kraftsystem accelererar spelar distributionstransformatorer – som kritisk utrustning för energiomvandling – en avgörande roll för att bestämma säkerhet, energieffektivitet och drifts- och underhållskostnader. Den nuvarande marknaden domineras av två huvudkategorier: transformatorer av torr typ och oljenedsänkta transformatorer. Dessa två typer skiljer sig markant när det gäller isolering och kylning, säkerhet och miljöprestanda, tillämpliga scenarier och kostnadseffektivitet. I enlighet med den obligatoriska energieffektivitetsstandarden GB 20052-2024 ger den här artikeln en omfattande analys av skillnaderna mellan dessa två typer av utrustning, och erbjuder en auktoritativ referens för tekniskt val.

I. Grundläggande skillnader: skillnader i isolering och kylningsmetoder

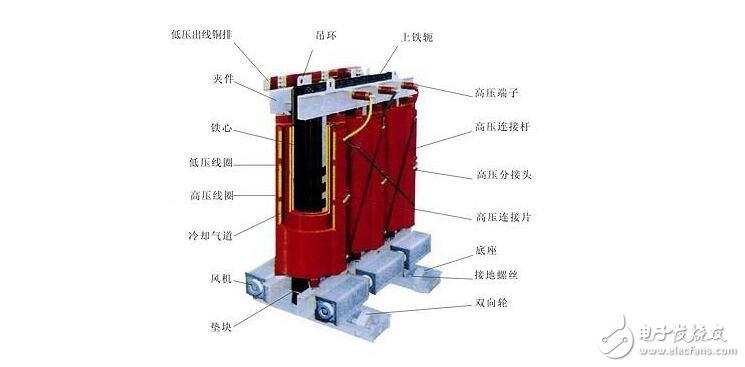

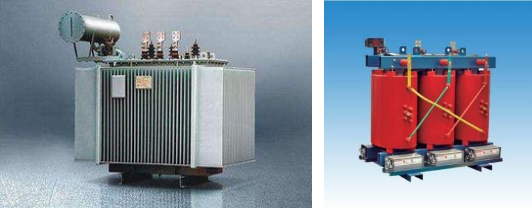

Transformatorer av torr typ använder luft som kylmedium. Lindningarna är isolerade med vakuumgjutning av epoxiharts eller Nomex-pappersimpregnering, vilket eliminerar behovet av flytande media. De har en enkel struktur och utgör ingen risk för läckage. Oljenedsänkta transformatorer använder isoleringsolja som både kyl- och isoleringsmedium. Kärnan och lindningarna är nedsänkta i oljetanken och förlitar sig på oljecirkulation för värmeavledning. Denna teknik är mogen och erbjuder ett bredare utbud av kapacitet. Denna grundläggande designskillnad bestämmer den omfattande skillnaden mellan de två när det gäller säkerhet, miljöpåverkan samt drift och underhåll.

II. Jämförelse över sex nyckeldimensioner

Jämförelseobjekt	Transformator av torr typ	Oljenedsänkt transformator
1. Säkerhet och miljöskydd	Brandsäker, explosionssäker och föroreningsfri. Uppfyller klass F/H isoleringsstandarder. Ingen risk för oljeläckage eller förbränning. Överensstämmer med GB50016 brandkod. Idealisk för tätbefolkade områden och underjordiska utrymmen.	Risk för oljeläckage och brand. Kräver oljetråg och brandbekämpningsanläggningar. Mineraloljeläckage kan förorena mark och vattenkällor, med förbehåll för strängare miljöbestämmelser.
2. Applikationsscenarier	Föredraget för platser med hög brandsäkerhet inomhus som kommersiella komplex, datacenter, sjukhus, skolor, tunnelbanor och höghuskällare. En enhets kapacitet är huvudsakligen under 2500kVA.	Används huvudsakligen i utomhustransformatorstationer, industriparker, vind- och solkraftsboosterstationer och centraliserad strömförsörjning med hög kapacitet. Kan täcka ultrahöga effektkrav.
3. Installation och underhåll	Liten storlek, flexibel installation, underhållsfri eller lite underhållsfri. Kräver endast regelbunden dammborttagning och temperaturkontroller. Kort underhållstid för avstängning utan att störa produktionen.	Kräver regelbunden oljeprovstestning, oljepåfyllning och läckagehantering. Tung underhållsarbete; oljebyte krävs vart 5-8 år. Hög underhållskostnad per enhet.
4. Kostnad & ekonomi	Initial inköpskostnad är 15–20 % högre, men lägre livscykelunderhållskostnad, vilket ger överlägsen kostnadsprestanda på lång sikt.	Den initiala investeringen är 30–50 % lägre, med enastående ekonomi i scenarier med stor kapacitet, men högre drift- och efterlevnadskostnader.
5. Energieffektivitet och förlust	Uppfyller GB 20052-2024 nivå 1/2 energieffektivitet. Lägre tomgångsförlust, mer energibesparande under lätta belastningsförhållanden.	Uppfyller GB 20052-2024 nivå 1/2 energieffektivitet. Bättre lastförlustprestanda, mer lämpad för tung kontinuerlig drift.
6. Miljöanpassningsförmåga	Svag motståndskraft mot fukt och damm; kräver förbättrat skydd i hög luftfuktighet och korrosiva miljöer.	Stabil förseglad struktur, starkare anpassningsförmåga till tuffa utomhusmiljöer, med utmärkt väderbeständighet.

III. Implementering av nya föreskrifter: Utrustningsval måste överensstämma med standarder

GB 20052-2024, en obligatorisk nationell standard för krafttransformatorer som träder i kraft februari 2025, specificerar energieffektivitetsgrader och utfasningsscheman. Valet av lågeffektiva modeller är strängt förbjudet i nybyggnadsprojekt, och befintlig utrustning med hög energiförbrukning måste fasas ut gradvis. För kraftdistribution inomhus i civila byggnader, i enlighet med de obligatoriska bestämmelserna i GB 51348-2019, måste torrtyp eller icke brandfarliga vätskeisolerade transformatorer väljas.

IV. Urvalsrekommendationer: Exakt matchning baserat på applikationsscenarier

Välj torr typ: Inomhusmiljöer, högbeläggningsområden, stränga brandsäkerhetskrav, begränsat utrymme, lätta belastningsfluktuationer och fokus på miljöskydd och lågt underhåll.

Välj oljesänkt: För utomhusbruk, koncentrerade laster med stor kapacitet, kontinuerliga tunga laster, tuffa miljöer och situationer som prioriterar låga initiala kostnader.

V. Industritrender

Driven av säkerhet och mål med låga koldioxidutsläpp fortsätter penetrationshastigheten för transformatorer av torrtyp att öka i stadsdistributionsnätverk, datacenter och nya infrastruktursektorer; oljenedsänkta transformatorer, som utnyttjar sin stora kapacitet och kostnadseffektivitet, förblir dominerande inom kraftöverföring och transformation utomhus samt industriella energitillämpningar. Dessa två typer av utrustning utesluter inte varandra; snarare kompletterar de varandra i olika scenarier och arbetar tillsammans för att stödja säker och effektiv drift av moderna elnät.

Tillverkare av kraftutrustning rekommenderar att valet bör balansera säkerhet, energieffektivitet, drift och underhåll och regelefterlevnad. Beslut bör fattas heltäckande, med hänsyn till lastegenskaper, installationsmiljöer och budgetcykler, för att undvika ökade kostnader, säkerhetsrisker och efterlevnadsrisker till följd av felaktigt val.
