Vad är den tekniska analysen av transformatorstationer av boxtyp i Europa, USA och Kina?

Ur elektroingenjörernas perspektiv representerar europeiska, amerikanska och kinesiska (kinesisk stil) containeriserade transformatorstationer tre distinkta tekniska tillvägagångssätt baserade på olika nätstandarder, geografiska miljöer och marknadskrav. Kärnskillnaderna ligger i fyra nyckeldimensioner: strukturell integration, skyddskonfigurationer, termisk hanteringsdesign och standardiseringssystem. Dessa skillnader ger upphov till distinkta tillämpningsscenarier och evolutionära banor.

Transformatorstationer i amerikansk stil prioriterar kompakthet och kostnadseffektivitet för att möjliggöra bred utbyggnad; Europeiska transformatorstationer, å andra sidan, betonar avancerad miljöprestanda och estetiskt tilltalande integrerad design; medan kinesiska transformatorstationer ofta använder pragmatiska hybridlösningar som balanserar skillnaderna mellan de två när det gäller integration, kostnad och design. Dessa skillnader påverkar djupgående skalan, strukturell sammansättning, inre design, nyckelutrustningskonfiguration, säkerhetsfunktioner, installations- och underhållsmetoder och i slutändan transformatorstationernas lämplighet för specifika tillämpningar.

Följande ger en djupgående analys från tre perspektiv: tekniska detaljer, tillämpningsscenarier och framtida trender.

I. Fördjupad jämförelse av kärntekniska detaljer för tre huvudtyper avUnderstationer av boxtyp

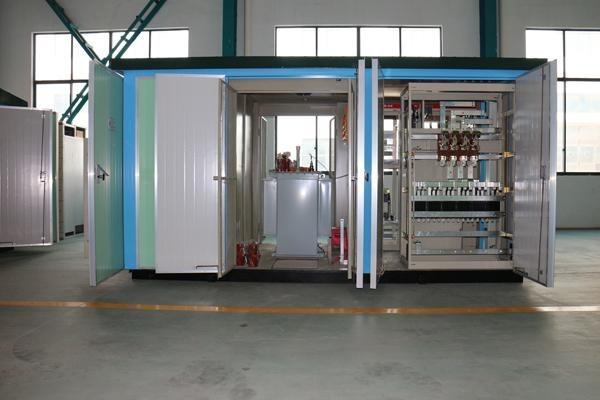

1. EuropeiskUnderstationer av boxtyp (Europeisk stilUnderstationer av boxtyp, EU/IEC-standarder)

Kärndefinition: I enlighet med IEC 62271-202 och IEC 61330-standarderna har dessa transformatorstationer en oberoende modulär struktur med tre fack och representerar den globalt dominerande formen av "Understationer av boxtyp.”

(1) Struktur och layout

· Tre helt oberoende fack: Högspänningsfacket, transformatorfacket och lågspänningsfacket är helt åtskilda av metallväggar som bildar en "目" eller "品" formlayout.

· Kapsling och skydd: Dubbelskiktiga stålplåtar med ett isoleringsskikt av polyuretan; protection rating IP54–IP55; stark dammtät, vattentät och anti-kondensfunktion.

· Grundkrav: Kräver ett standardkabeldike, ett oberoende fundament och en reserverad underhållspassage (≥800 mm).

(2) Konfiguration av kärnkomponenter

· Högspänningssida: Standardkonfigurationen inkluderar SF6-ringhuvudenheter eller luftisolerade ställverk, integrerade med lastbrytare, isoleringsbrytare, jordningsbrytare och överspänningsavledare, med fem-förebyggande förreglingar.

· Transformator: Huvudsakligen SCB-serien torr-typ transformatorer (epoxiharts gjuten), med kapaciteter från 50kVA till 2500kVA; forcerad luftkylning (temperaturkontroll + axialfläktar).

· Lågspänningssida: Draw-out ställverk, inklusive ramkretsbrytare, smart kondensatorkompensation, smarta mätare och överspänningsskyddsmoduler, som erbjuder exceptionell skalbarhet.

· Skyddssystem: Högspänningssidan erbjuder valfritt "lastbrytare + säkring" eller strömbrytarskydd (överströms-, momentan-, överbelastnings- och jordfelsskydd); lågspänningssidan har ett omfattande distributionsskydd.

(3) Tekniska nyckelegenskaper

· Säkerhet: Oberoende fack med stark bågfelsisoleringsförmåga (inre ljusbågsstyrka på 20kA/0,5s).

· Underhållbarhet: Varje enhet kan stängas av oberoende för underhåll; underhåll på lågspänningssidan kan utföras utan strömavbrott.

· Förluster och energieffektivitet: Transformatorer av torr typ är brandsäkra, läckfria och låga ljud, men deras tomgångsförluster är något högre än oljefyllda transformatorer.

· Storlek: Störst i volym för samma kapacitet, ungefär 1,5 till 3 gånger större än enheter i amerikansk stil.

2. Amerikansk stilLådatyp understation (amerikansk stilLådatyp understation, IEEE/ANSI-standarder)

Kärndefinition: Uppfyller standarderna IEEE C57.12.25 och ANSI C84.1; har en mycket integrerad, gemensam kapsling, även känd som en "kombinerad transformator (ZGS)."

(1) Struktur och layout

· Integrerad gemensam tank: Inget separat högspänningsfack; högspänningsströmbrytaren, säkringarna, lindningskopplaren och transformatorkärnan är alla nedsänkta i samma oljetank.

· Oljefri design: Har en helt förseglad "olja + luftgap"-struktur, med tanken och kylaren direkt exponerade för värmeavledning.

· Kapsling och skydd: Enskikts stålplåt, skyddsklass IP34D–IP44, betonar skydd mot damm och fasta främmande föremål.

· Grundkrav: Enkel plattformsfundament; ingen kabelgrav krävs; direkta kabelanslutningar.

(2) Konfiguration av kärnkomponenter

· Högspänningssida: kabelkontakt av armbåge + instickssäkring + lastbrytare; helt isolerad, helt avskärmad och beröringssäker, förenklad till det yttersta.

· Transformator: Helt tillsluten oljesänkt transformator, kapacitet 315 kVA–1 600 kVA; transformatorolja fungerar som både isolerings- och kylmedium.

· Lågspänningssida: Kompakt brytarskåp i formgjuten hölje med förenklad skyddskonfiguration (överbelastning, kortslutning, underspänning).

· Skyddssystem: Högspänningssäkringar skyddar mot interna transformatorfel; lågspänningsbrytare i formgjuten hölje skyddar linjen; no relay protection devices.

(3) Tekniska nyckelegenskaper

· Kompakthet: Minimal volym, med ett fotavtryck på 1/4 till 1/3 av enheter i europeisk stil och 15 % till 20 % lägre kostnad.

·Installerbarhet: "Plug-and-play"; installationstiden är bara en tredjedel av den för enheter i europeisk stil.

·Värmeavledning: Friluftskylning; hög överbelastningskapacitet (tillåter 2x överbelastning i 2 timmar).

Begränsningar: Underhåll kräver ett fullständigt strömavbrott; högspänningskomponenter är nedsänkta i olja, vilket gör reparationer efter fel komplexa och benägna att läcka.

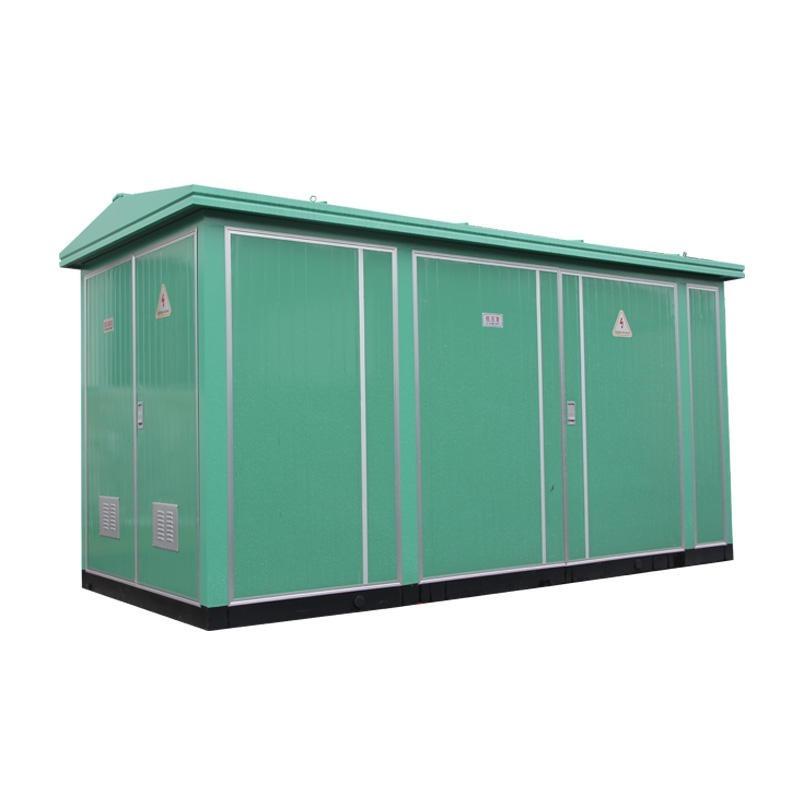

3. KinesiskaUnderstationer av boxtyp (Kinesisk stil / Huashi-stilUnderstationer av boxtyp, GB standard)

Kärndefinition: Genom att kombinera europeisk modularitet med amerikansk kompakthet, uppfyller dessa transformatorstationer GB/T 17467-2020 (High-Voltage/Low-VoltageUnderstationer av boxtyp) och har en lokaliserad, modifierad struktur med tre fack.

(1) Struktur och layout

· Tre oberoende men ändå kompakta fack: Högspännings-, transformator- och lågspänningsfacken är separata men har reducerade dimensioner (som faller mellan europeiska och amerikanska standarder).

· Optimerad layout: Främst "目”-formad, enrads längsgående layout (kompatibel med IEEE elektromagnetiska kompatibilitetskrav), anpassad till kinesiska elnätsinstallationsstandarder.

· Kapsling och skydd: Dubbellagers stålplåt, IP44–IP54, förbättrad korrosionsbeständighet, seismisk beständighet (designad för seismisk intensitet IX) och högtemperaturbeständighet (-25°C till +40°C).

(2) Konfiguration av kärnkomponenter (förbättrad lokalisering)

· Högspänningssida: Standardkonfigurationen inkluderar inhemskt tillverkade luftisolerade/SF6-ringhuvudenheter, kompatibla med både europeiska strömbrytarlösningar och amerikanska armbågskontakter.

· Transformatorer: Val av torrtyp eller oljenedsänkta modeller (SCB14/S15, klass 1 energieffektivitet); förbättrad kortslutningsmotståndsförmåga (10 kV/25 kA/3 s, överskridande IEC-standarden på 20 kA/2 s).

· Lågspänningssida: Integrerad smart kraftdistribution, automatisk reaktiv effektkompensation, harmonisk minskning och fjärrövervakning, skräddarsydd för att möta Kinas automationskrav för distributionsnätverk.

· Skyddssystem: Dubbelt redundant skydd, med högspänningssäkringar + strömbrytare som reservskydd; utrustad med icke-elektriska skyddsfunktioner såsom övertemperatur, gas och tryckavlastning.

(3) Tekniska nyckelegenskaper

· Anpassningsförmåga: Fullt kompatibel med Kinas 10kV/20kV distributionsnätverk, kortslutningsnivåer och jordningskonfigurationer.

· Kostnadseffektivitet: Lägre kostnad än europeiska konstruktioner, högre tillförlitlighet än amerikanska konstruktioner.

· Intelligens: Standard IoT-övervakning (telemetri, fjärrkontroll och fjärrkontroll), stöder IEC 61850-protokollet.

Jämförelse av tekniska parametrar av tre huvudstationer av boxtyp

II. Exakt matchning av applikationsscenarier (urvalskriterier för elektroingenjörer)

1. Applikationsscenarier för europeisk stilUnderstationer av boxtyp

Grundvalskriterier: Hög tillförlitlighet, hög säkerhet, stark skalbarhet och miljömässig hållbarhet som en prioritet

· Stadskärnor / Landmärkebyggnader: Kommersiella komplex, superhöga byggnader, CBD (brandsäkerhet, lågt buller, landskapsintegration).

· Industriell / högtillförlitlig belastning: Datacenter, precisionstillverkning, järnvägstransport, sjukhus (oavbruten strömförsörjning, underhåll utan strömavbrott).

· Integration av förnybar energinät: Vindkrafts-/PV-transformatorstationer (harmonisk begränsning, reaktiv effektkompensation, intelligent övervakning).

· Miljökänsliga områden: Skolor, bostadsområden, natursköna platser (inget oljeläckage, torrisolering).

2. Applikationsscenarier för USAUnderstationer av boxtyp

Grundvalskriterier: låg kostnad, snabb implementering, extremt begränsat utrymme

· North American Power Grid: Lokala distributionsnätverk i USA och Kanada (standardöverensstämmelse).

· Renovering av äldre bostadsområden: Stadsnätslutpunkter med begränsat utrymme och korta byggcykler.

· Tillfällig/nödströmförsörjning: Byggarbetsplatser, mässor, katastrofhjälp (plug-and-play, flyttbar).

· Rural / Suburban Grids: Områden med låg belastningstäthet, stora utbudsradier och begränsade O&M-möjligheter.

3. Applikationsscenarier för kinesiskaUnderstationer av boxtyp

Grundvalskriterier: Kompatibilitet med det kinesiska elnätet, hög kostnadseffektivitet och intelligent drift och drift.

· Stads- och landsbygdsdistributionsnätverk i Kina: Nya bostadsområden, industriparker och kommunala offentliga anläggningar (10kV-standard, kortslutningsnivåmatchning).

· Uppgraderingar av distributionsnätverksautomatisering: Full täckning av "Tre fjärrkontroller" (fjärrmätning, fjärrsignalering, fjärrkontroll), smarta nätnoder.

· "Ny infrastruktur": 5G-basstationer, laddstationskluster, energilagringskraftverk (integrerade käll-nät-last-lagringsgränssnitt).

· Export / Bälte och väg: Anpassad för marknader i Sydostasien, Mellanöstern, Afrika och andra regioner med blandade IEC- och GB-standarder.

III. Framtida utvecklingstrender (evolutionära riktningar för de tre stora teknikvägarna)

1. Globala vanliga trender (uppgraderingar delas av alla tre vägar)

(1) Låg koldioxid och hög energieffektivitet

· Obligatoriska energieffektivitetsuppgraderingar: Från och med 2026 kommer Tier 1 energieffektivitetsstandarder att vara obligatoriska på stora globala marknader (vilket minskar tomgångsförlusterna med 40 %).

· Miljövänliga isoleringsersättningar: Ingen användning av SF6 (ersatt av torr luft, N₂ och miljövänliga gaser); mineralolja ersatt av naturlig ester vegetabilisk olja.

· Utbredd användning av amorfa legeringar: tomgångsförluster 70–80 % lägre än traditionella material; penetrationsgraden i det statliga nätet för att nå 50 % till 2030.

(2) High Intelligence (AIoT)

·Edge Computing + Digital Twins: Statusövervakning i realtid, felförutsägelse (noggrannhet >95%), fjärrdiagnostik och automatisk generering av drifts- och underhållsrapporter.

·Fullständig IEC 61850-överensstämmelse: Plug-and-play-funktionalitet, förbättrad interoperabilitet och sömlös integration med smart grid-system.

· 5G + IoT: Fjärrkontroll, bågdetektering, övertemperaturvarningar, energiförbrukningsanalys; obemannad operation blir standard.

(3) Integration och prefabricering

· "Multi-compartment integration": Prefabricerade moduler som integrerar transformatorstation, energilagring, PV och laddstationer, vilket minskar fotavtrycket med ytterligare 30 %.

·Modulär, byggstensdesign: Standardiserade moduler, fabriksförmontering och ingen kablage på plats minskar installationstiden till inom en dag.

2. Differentierad utveckling av tre stora produktlinjer

(1) Europeiskt ställverk: Ultimate Safety + Green Zero-Carbon

· Förbättrat internt ljusbågsskydd (bågsläckning ≤0,1s), explosionssäkert och brandbeständighetsklasser.

· Hela serien är oljefri, helt torr och tillverkad av återvinningsbara material, i enlighet med EU:s regler för kolneutralitet.

· Fokuserar på 40,5 kV högspänningsapplikationer med hög kapacitet och smarta scenarier för masterstationer för mikronät.

(2) U.S.A.LådatypTransformatorstationer: Minimalistisk integration + låg kostnad

· Ytterligare miniatyrisering och viktminskning, skräddarsydd för nordamerikanska distribuerade solcells- och energilagringssystem för bostäder.

· Använder IoT för förenklad övervakning, med betoning på en lågkostnadsmodell för drift och underhåll baserad på "misslyckande att ersätta."

· Fokuserar på löst strukturerade distributionsnätsmarknader i Nordamerika, Latinamerika och Australien.

(3) kinesiska Lådatyp Transformatorstationer: Universell anpassningsförmåga + Smart Integration

· Dubbelstandardkompatibilitet (IEC+GB), med förbättrad anpassningsförmåga till extrema miljöer (extrem kyla, hög luftfuktighet, hög höjd).

· Integrerad generering, nät, last och lagring: Djup integration av energilagringsväxelriktare (PCS) och energiledningssystem (EMS).

· AI-drivet prediktivt underhåll: MTBF ökade med hjälp av inhemska algoritmer till över 100 000 timmar.

· Ledande med dubbla genombrott på den globala mellan- till lågprismarknaden

IV. Sammanfattning: Grundläggande skillnader i tekniska tillvägagångssätt

· Europeiskt: Säkerhet i första hand, modulärt och mycket tillförlitligt, vilket representerar ett "precisionstekniskt" tekniskt tillvägagångssätt.

· Amerikansk: Kostnaden först, integrerad och snabb implementering, representerar ett "ekonomiorienterat" tekniskt tillvägagångssätt.

· Kinesiskt tillvägagångssätt: Anpassningsförmåga-först, lokalisering och intelligens, representerar det "balanserade" tekniska tillvägagångssättet.

Under de kommande 3 till 5 åren kommer dessa tre tillvägagångssätt att dra från varandra, och deras gränser kommer att suddas ut: det europeiska tillvägagångssättet kommer att bli mer kompakt, det amerikanska tillvägagångssättet mer intelligent och det kinesiska tillvägagångssättet mer internationaliserat, och slutligen konvergera mot ett enhetligt tekniskt paradigm av "intelligens, låga koldioxidutsläpp, integration och standardisering."

Vanliga frågor för europeiska, amerikanska och kinesiska understationer av boxtyp

1. Vilka är de grundläggande standardsystemen för de tre typerna av transformatorstationer av boxtyp?

· Europeisk: IEC 62271, IEC 61330

· Amerikanskt: IEEE C57.12.25, ANSI

· Kinesiska: GB/T 17467-2020

2. Vilka är de huvudsakliga strukturella skillnaderna?

· Europeisk: Tre helt oberoende fack, modulär design

· Amerikansk: Integrerad gemensam tank, högspännings- och transformatordelad oljetank

· Kinesiska: Tre oberoende fack, kompakt och optimerad layout

3. Vilken transformatortyp används i varje typ?

· Europeisk: Huvudsakligen torr-typ transformator

· Amerikansk: Endast oljesänkt transformator

· Kinesiska: Torrtyp eller oljenedsänkt valfritt

4. Vilken har minst volym och fotavtryck?

Amerikansk boxtransformatorstation, endast ca 1/3 av den europeiska typen.

5. Vilken har den starkaste förmågan att motstå kortslutning?

Kinesisk understation, upp till 25kA/3s förbättrad nivå.

6. Kan underhåll utföras utan fullt strömavbrott?

· Europeiska och kinesiska: Ja, avdelningsoberoende underhåll

· Amerikansk: Nej, övergripande strömavbrott krävs

7. Vilken typ har lägst kostnad?

Amerikansk boxtransformatorstation, 15%–20% lägre än europeisk typ.

8. Vilka är de typiska tillämpningsscenarierna?

· Europeiskt: Urbana kärnområden, datacenter, högsäkerhetsindustrianläggningar

· Amerikansk: Trångt utrymme, snabb konstruktion, lantlig och tillfällig strömförsörjning

· Kinesiska: Stads- och landsbygdsdistributionsnätverk, ny infrastruktur, smarta nät

9. Vilken är den framtida utvecklingstrenden?

Vanligt: ​​Hög effektivitet, intelligens, SF6-fri, integration

· Europeisk: Extrem säkerhet, noll kol, torr-typ full serie

· Amerikansk: Miniatyrisering, lågkostnadsersättningsläge

· Kinesiska: IEC+GB-kompatibilitet, integrering av källnät-laddningslagring

10. Vilket är mest lämpligt för kinesiska elnätsprojekt?

Kinesisk låda understation, bäst matchande 10kV/20kV distributionsnät, skydd och intelligenta krav.
