Vad är en substation av boxtyp?

Vad bl.aA Substation av boxtyp?

A Substation av boxtypäven känd som en prefabriceradeeller kompakt transformatorstation,  är en fabriksmonterad, sluten enhet som integrerar alla viktiga komponenter i en traditionell elektrisk transformatorstation i ett enda väderbeständigt metallhölje. Den är designad för transformation och distribution av mellanspänning (MV) till lågspänning (LV).

Se det som en "plug-and-play" kraftdistributionsstation som ersätter stora transformatorstationsbyggnader i tegel och murbruk.

Komponenter i entransformatorstation av boxtyp

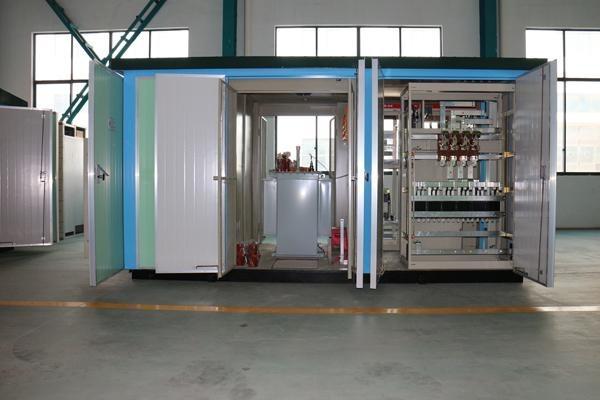

A transformatorstation av boxtyp är designad med tre huvudfack: högspänningsställverk, en transformator och lågspänningsdistributionsutrustning. Varje fack spelar en avgörande roll för att säkerställa effektiv kraftomvandling och distribution.

Högspänningsställverk

Fungerar vanligtvis med en märkspänning på 10 kV eller 35 kV.

Har inhemskt tillverkade eller importerade ringhuvudenheter och vakuumbrytare.

Utrustad med strömbegränsande säkringar för att öka säkerheten.

Transformatorer

Finns i både oljesänkta och torra konfigurationer.

Kan ta emot transformatorer upp till 1600 kVA.

Har ett skyddande hölje gjord av isolerande eller metalliska material.

Lågspänningsdistributionsutrustning

Inkluderar strömfördelningspaneler, belysningspaneler, mätpaneler och paneler för reaktiv effektkompensation.

Utrustad med automatisk temperatur- och kondensstyrning.

Hjälper till att uppnå effektiv kraftleverans till användaren.

Funktioner hos transformatorstationer av containertyp

(1) Avancerad teknik, säker och pålitlig; (2) Hög grad av automatisering; (3) Fabriksprefabricering; (4) Flexibla konfigurationsalternativ; (5) Kostnadseffektiv med snabba resultat; (6) Kompakt fotavtryck; (7) Estetiskt tilltalande design som smälter väl in i omgivningen.

Klassificering av understationer av boxtyp

1) Modulär typ. Hög- och lågspänningsställverk och transformatorn är inrymda i en metallkapsling, med en operativ gång reserverad inom hög- och lågspänningsdistributionsutrustningen. Denna typ av transformatorstation av containertyp är relativt stor i storlek och används sällan idag.

(2) Typ av integrerad enhet. Istället för att använda befintliga kompletta uppsättningar av utrustning, installeras hög- och lågspänningsstyrnings- och skyddsanordningar direkt inuti kapslingen för att bilda en enda enhet. Designade för underhållsfri drift, dessa kapslingar saknar en gånggång och är kompakta; de är också kända som transformatorstationer av europeisk stil eller standardtyp.

(3) Integrerad typ. Denna design förenklar högspänningsstyrnings- och skyddsanordningarna genom att inrymma både hög- och lågspänningsdistributionsutrustningen och transformatorns huvudkropp tillsammans i transformatorns oljetank, vilket bildar en enda enhet. Den är ännu mer kompakt, med en volym som är jämförbar med den för en oljenedsänkt transformator med samma kapacitet – ungefär en tredjedel av storleken på en transformatorstation av europeisk stil. Den är också känd som en amerikansk substation eller en kompakt transformatorstation av boxtyp.

Typer och modeller avtransformatorstation av boxtyps

transformatorstation av boxtyps finns i en mängd olika modeller och konfigurationer för att möta olika operativa behov. Varje modell är noggrant designad för att erbjuda specifika fördelar och möta användarnas unika krav.

Vanliga modeller

Högspänningsställverksmodeller

Transformatorskåpsmodeller av torr typ

Modeller med lågspänningsställverk

Globala standardmodeller

Europeisk stil: Större i storlek med centraliserade komponenter.

Amerikansk stil: Ger bättre kylprestanda men är större i storlek.

Integrerad: Mindre fotavtryck, men erbjuder fördelar som liknar den amerikanska stilen.

Riktlinjer för drift och underhåll

Effektiva drift- och underhållsstrategier är avgörande för livslängden och tillförlitligheten hostransformatorstation av boxtyps. Regelbunden inspektion och underhåll förhindrar oväntade fel och säkerställer oavbruten strömförsörjning.

Grundläggande operativa krav

Installera på en förhöjd plattform för att förhindra att vatten tränger in.

Säkerställ en tillförlitlig anslutning till jordningsnätet för att garantera säkerheten.

Håll området runt transformatorstationen rent och fritt från skräp.

Regelbundna inspektioner och underhåll

Inspektera regelbundet högspänningsutrustning och transformatorer.

Genomför isoleringstester för att säkerställa säker drift.

Underhåll kylsystemet för att förhindra överhettning.

Utmaningar och överväganden

Medantransformatorstation av boxtyps erbjuder många fördelar, det finns också utmaningar som kräver noggrant övervägande. Dessa utmaningar omfattar olika aspekter, inklusive miljöpåverkan och driftsbegränsningar.

Miljö- och säkerhetshänsyn

Risk för överhettning och behov av tillräcklig ventilation.

Potentiell miljöpåverkan från felaktig kassering av material.

Säkerhetsåtgärder för att förhindra obehörig åtkomst.

Operationella begränsningar

Kapacitetsbegränsningar för vissa transformatormodeller.

Behovet av löpande underhåll för att undvika driftsproblem.

Utmaningar relaterade till integration med befintliga system.

Slutsats

En transformatorstation av boxtyp är en fabriksmonterad sluten metallenhet för transformation och distribution av MV-LV-effekt, som integrerar kärnkomponenter (högspänningsställverk, transformator, lågspänningsutrustning) som ett "plug-and-play"-alternativ till traditionella transformatorstationer.

Den har avancerad teknik, flexibel konfiguration, kompakt storlek och kostnadseffektivitet, med tre huvudtyper (modulär, europeisk, amerikansk stil) och olika modeller för att möta olika behov. Korrekt drift och underhåll är avgörande för att hantera utmaningar som överhettning och integrationsproblem.

CEHO Electric utmärker sig med sin kärnfördel av flexibel anpassning och erbjuder skräddarsydda lösningar (spänning, kapacitet, applikationsscenarier) som täcker alla standardmodeller. Den använder högkvalitativa kärnkomponenter och strikt kontrollerade transformatorer för stabilitet, plus intelligent lågspänningskontroll. Med standardiserad prefabricering, användarvänligt underhåll och professionell eftermarknadsservice ger den effektiva, säkra och kostnadseffektiva kraftlösningar.

Om du har några relaterade behov, besök vår webbplats för mer information eller kontakta vårt professionella team direkt. Kom ihåg att väljaCEHO innebär att välja tillförlitlighet och innovation!

Box-Type transformatorstation (prefabricerad/kompakt transformatorstation) FAQS

Grundläggande information

F1: Vad är en transformatorstation av boxtyp?

S: En transformatorstation av boxtyp, även kallad en prefabricerad eller kompakt transformatorstation, är en fabriksmonterad, sluten enhet som integrerar alla väsentliga komponenter i en traditionell elektrisk transformatorstation i ett enda väderbeständigt metallhölje. Den används för mellanspänning (MV) till lågspänning (LV) krafttransformation och distribution, och fungerar som ett "plug-and-play"-alternativ till stora tegel-och-murbruk transformatorstationsbyggnader.

F2: Vilka är huvudkomponenterna i en transformatorstation av boxtyp?

S: Den består av tre huvudfack, vart och ett med en avgörande roll i kraftomvandling och distribution:

Högspänningsställverk: Fungerar vanligtvis vid 10 kV eller 35 kV, utrustad med ringhuvudenheter, vakuumbrytare och strömbegränsande säkringar.

Transformatorer: Tillgängliga i oljenedsänkta och torra konfigurationer, kapabla till upp till 1600 kVA, med en skyddande isolerande eller metallisk hölje.

Lågspänningsdistributionsutrustning: Inkluderar strömfördelningspaneler, belysningspaneler, mätpaneler, paneler för reaktiv effektkompensation och automatiska temperatur-/kondenskontrollsystem.

Drag

F3: Vilka är de viktigaste egenskaperna hos transformatorstationer av boxtyp?

A: Huvudfunktionerna är: (1) Avancerad teknik, säker och pålitlig; (2) Hög grad av automatisering; (3) Fabriksprefabricering; (4) Flexibla konfigurationsalternativ; (5) Kostnadseffektiv med snabba resultat; (6) Kompakt fotavtryck; (7) Estetiskt tilltalande design som smälter in i omgivningen.

Klassificering och modeller

F4: Vilka är de viktigaste klassificeringarna av transformatorstationer av boxtyp?

S: Det finns tre huvudtyper:

Modulär typ: Hög- och lågspänningsställverk och transformator är i en metallkapsling med en funktionsgång; relativt stor och sällan använd nu.

Integrerad enhetstyp: Hög- och lågspänningsstyrnings-/skyddsanordningar är direkt installerade i kapslingen (ingen driftgång), underhållsfria, kompakta; även kallad europeisk stil eller standardtyp.

Integrerad typ: Hög- och lågspänningsdistributionsutrustning och transformatorns huvudkropp är inrymda i transformatorns oljetank, mer kompakt (cirka 1/3 av storleken på europeisk stil); även kallad amerikansk stil eller kompakt-typ.

F5: Vilka modeller av transformatorstationer av boxtyp finns tillgängliga?

S: Det finns olika modeller för att möta olika behov, inklusive: högspänningsställverksmodeller, torrtypstransformatorskåpsmodeller, lågspänningsställverksmodeller, globala standardmodeller (europeisk stil: större med centraliserade komponenter; amerikansk stil: bättre kylning men större; Integrerad: mindre fotavtryck med fördelar i amerikansk stil).

Drift & Underhåll

F6: Vilka är de grundläggande driftskraven för transformatorstationer av boxtyp?

S: De grundläggande kraven är: (1) Installera på en förhöjd plattform för att förhindra att vatten tränger in; (2) Säkerställ tillförlitlig anslutning till jordningsnätet för säkerheten; (3) Håll området runt transformatorstationen rent och fritt från skräp.

F7: Vilka regelbundna inspektioner och underhåll behövs för transformatorstationer av boxtyp?

S: Regelbundet underhåll inkluderar: (1) Inspektering av högspänningsutrustning och transformatorer; (2) Genomföra isoleringstester för att säkerställa säker drift; (3) Underhåll av kylsystemet för att förhindra överhettning.

Utmaningar & överväganden

F8: Vilka miljö- och säkerhetshänsyn bör noteras för transformatorstationer av boxtyp?

S: Viktiga överväganden är: (1) Risk för överhettning, som kräver tillräcklig ventilation; (2) Potentiell miljöpåverkan från felaktigt bortskaffande av material; (3) Säkerhetsåtgärder för att förhindra obehörig åtkomst.

F9: Vilka driftsbegränsningar har transformatorstationer av boxtyp?

S: De huvudsakliga begränsningarna är: (1) Kapacitetsbegränsningar för vissa transformatormodeller; (2) Behov av löpande underhåll för att undvika driftsproblem; (3) Utmaningar med att integrera med befintliga system.
