Vet du hur en transformator fungerar? Från elektromagnetisk induktion till högeffektiv konvertering

Transformatorer, som kärnutrustningen i moderna kraftsystem, har effektiva och pålitliga kraftomvandlingsmöjligheter som stöder nästan alla krafttillämpningar från nätöverföring till mobiltelefonladdning. För att förstå hur transformatorer uppnår spänningsomvandling och energiöverföring måste vi utgå från de grundläggande principerna för elektromagnetisk induktion och gradvis fördjupa oss i deras interna arbetsmekanismer.

I. Elektromagnetisk induktion: transformatorns grundläggande arbetsprincip

1.1 Lagen för elektromagnetisk induktion är kärnteorin för transformatordrift, inklusive Faradays lag om elektromagnetisk induktion och Lenz lag. Faradays lag för elektromagnetisk induktion säger att när det magnetiska flödet som passerar genom en sluten slinga ändras, kommer en inducerad elektromotorisk kraft att genereras i slingan, och dess storlek är proportionell mot förändringshastigheten för det magnetiska flödet. Denna upptäckt lade grunden för kvantitativ forskning om elektromagnetiska induktionsfenomen och har använts i stor utsträckning inom transformatordesign. Lenz lag klargör ytterligare riktningen för den inducerade strömmen, det vill säga magnetfältet som genereras av den inducerade strömmen hindrar alltid förändringen i magnetflödet som orsakar den inducerade strömmen. Dessa två lagar utgör tillsammans grunden för elektromagnetisk induktionsteori och ger en viktig teoretisk grund för design och optimering av transformatorer.

Transformatorns arbetsprincip är baserad på Faradays lag om elektromagnetisk induktion och Lenz lag. År 1831 upptäckte Michael Faraday att när det magnetiska flödet som passerar genom en sluten slinga ändras, induceras en elektromotorisk kraft i slingan. Detta fenomen uttrycks matematiskt som:

Bland dem är E den inducerade elektromotoriska kraften, N är antalet spolvarv,

dΦ/dt är förändringshastigheten för magnetiskt flöde med tiden. Det negativa tecknet betyder att riktningen för den inducerade elektromotoriska kraften alltid försöker upphäva förändringen i magnetiskt flöde (Lenz lag).

Transformatorn använder denna princip för att generera växlande magnetiskt flöde i primärspolen genom växelström, vilket i sin tur inducerar spänning i sekundärspolen för att uppnå "trådlös" överföring av elektrisk energi från primär till sekundär.

1.2 Tillämpning av principen om elektromagnetisk induktion i transformatorer

Som en elektrisk anordning baserad på principen om elektromagnetisk induktion, är kärnfunktionen hos en transformator att uppnå spänningsökning och -fallomvandling genom elektromagnetisk induktion. Närmare bestämt består en transformator av en primärspole, en sekundärspole och en järnkärna. Järnkärnans roll är att koppla ihop magnetfälten i primär- och sekundärspolarna, och därigenom förbättra energiöverföringseffektiviteten. När växelström tillförs primärspolen, kommer den växlande strömmen att generera växelström i järnkärnan. Detta alternerande magnetiska flöde kommer att passera genom primärspolen och sekundärspolen samtidigt, vilket inducerar en elektromotorisk kraft i sekundärspolen. Enligt Faradays lag om elektromagnetisk induktion är storleken på den inducerade elektromotoriska kraften i sekundärspolen proportionell mot förändringshastigheten för magnetiskt flöde i primärspolen, och är nära relaterad till varvförhållandet för primär- och sekundärspolarna.

När växelspänning V1 appliceras på primärspolen (vänder N1), genereras en växelström I1 i spolen, och denna ström upprättar ett växelmagnetiskt flöde Φ i järnkärnan. På grund av kärnans höga magnetiska permeabilitet är det mesta av det magnetiska flödet begränsat i kärnan och passerar genom sekundärspolen (antal varv N2).

Enligt Faradays lag producerar detta förändrade magnetiska flöde inducerade elektromotoriska krafter i primär- respektive sekundärspolarna:

Primär självinducerad elektromotorisk kraft:

Sekundär ömsesidig induktans elektromotorisk kraft:

Under antagandet av en ideal transformator (inga förluster) är ingångs- och utgångsspänningarna proportionella mot antalet varv:

Och strömmen är omvänt proportionell mot antalet varv:

Detta innebär att transformatorn uppnår en omvänd transformation av spänning och ström samtidigt som den bibehåller en grundläggande energibesparing (med en liten förlust i praktiken).

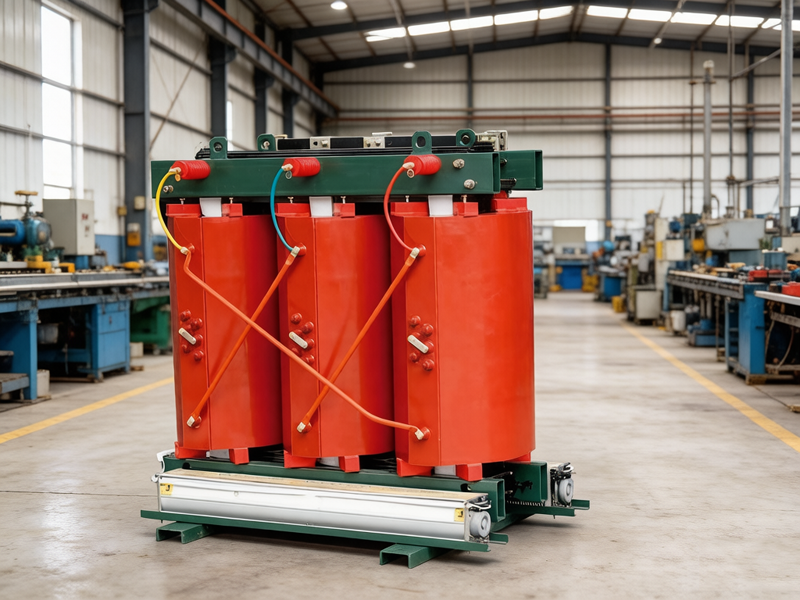

II. Strukturanalys av transformator

2.1 Järnkärna

Kärnan i transformatorn är dess kärnkomponent, och kiselstålplåtar med hög magnetisk permeabilitet används vanligtvis som huvudmaterial. Detta material har egenskaperna för låg hysteresförlust och hög mättnadsmagnetisk induktionsintensitet, vilket effektivt kan minska energiförlusten och förbättra transformatorns effektivitet. Kärnans strukturella former är huvudsakligen indelade i skaltyp och kärntyp. Kärnan av skaltyp omger lindningarna inuti och är lämplig för små transformatorer; medan kärnan av kärna är ansluten med två eller flera kolumner för att bilda en sluten magnetisk krets och används ofta i medelstora och stora transformatorer. Den huvudsakliga funktionen hos järnkärnan är att tillhandahålla en magnetisk bana med lågt magnetiskt motstånd, och därigenom förbättra den magnetiska flödestätheten och uppnå effektiv elektromagnetisk induktion. Dessutom har utformningen av kärnan en viktig inverkan på transformatorns prestanda. Till exempel kan för hög magnetisk flödestäthet leda till magnetisk mättnad, vilket ökar järnförlusten och temperaturhöjningen. Därför är det nödvändigt att rationellt välja kärnmaterialet och designa dess geometri för att optimera prestanda.

2.2 Lindning

Lindningen är en nyckelkomponent i transformatorn för att omvandla elektrisk energi. Den är vanligtvis gjord av koppar- eller aluminiumtråd med god elektrisk ledningsförmåga. Primärlindningen och sekundärlindningen är anslutna till ingångsströmförsörjningen respektive belastningskretsen, och omvandlingen av spänning och ström fullbordas under inverkan av elektromagnetisk induktion. Lindningsanslutningsmetoderna inkluderar seriekoppling och parallellkoppling. Olika anslutningsmetoder har en betydande inverkan på förhållandet mellan spänning och ström. Till exempel, när primärlindningen är seriekopplad, ökar dess totala antal varv, vilket resulterar i en högre inducerad elektromotorisk kraft; medan sekundärlindningen är parallellkopplad ger den större utströmskapacitet. Dessutom bestämmer varvförhållandet för primär- och sekundärlindningarna transformatorns transformationsförhållande, det vill säga det proportionella förhållandet mellan ingångsspänningen och utspänningen. Detta förhållande påverkar inte bara transformatorns kraftöverföringseffektivitet, utan bestämmer också direkt dess tillämpliga scenarier i kraftsystemet. Därför är rationell design av lindningssammansättning och anslutningsmetoder ett viktigt steg för att förbättra transformatorprestanda.

2.3 Andra strukturella komponenter

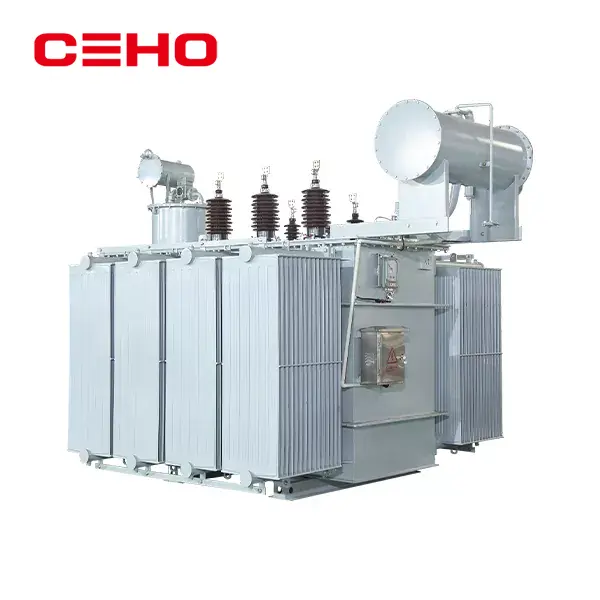

Förutom järnkärnan och lindningarna innehåller transformatorn även många hjälpkomponenter som oljetankar, oljekuddar, radiatorer etc. Dessa komponenter utgör tillsammans transformatorns kompletta strukturella system. Som transformatorns yttre skal fungerar oljetanken inte bara som ett mekaniskt stöd, utan uppnår även kylnings- och isoleringsfunktioner genom den isolerande oljan som fylls inuti. Oljekudden används för att justera förändringarna i oljenivån i oljetanken för att förhindra att förändringar i oljevolymen orsakade av temperaturfluktuationer påverkar transformatorns funktion negativt. Radiatorn påskyndar värmeöverföringen genom att öka värmeavledningsytan, vilket effektivt minskar temperaturökningen som genereras under driften av transformatorn. Den funktionella koordineringen av dessa komponenter har en viktig inverkan på transformatorns totala prestanda. Till exempel kan felaktigt utformade kylflänsar leda till lokal överhettning, vilket påskyndar åldrandet av isoleringsmaterial och förkortar transformatorns livslängd. I transformatordesign måste därför den funktionella matchningen av varje komponent och dess bidrag till den totala prestandan beaktas fullt ut för att säkerställa att transformatorn kan fungera säkert och stabilt under olika arbetsförhållanden.

III. Från teori till praktik: energiförlust och effektivitet hos transformatorer

Det finns olika förluster i faktiska transformatorer under energiöverföring:

1. Kopparförlust

Den termiska energiförlusten som orsakas av strömmen som flyter genom spolresistansen är proportionell mot kvadraten på strömmen (Pcu=I2 R). Moderna transformatorer använder koppartråd med hög ledningsförmåga för att minimera denna förlust.

2. Järnförlust

Hysteresförlust: energin som förbrukas av den kontinuerliga omarrangeringen av magnetiska domäner under den alternerande magnetiseringsprocessen av järnkärnmaterialet

Virvelströmsförlust: Det alternerande magnetiska flödet inducerar virvelströmmar inuti järnkärnan, vilket genererar Joule-värme.

Järnkärnan i moderna transformatorer antar en laminerad struktur av silikonstålplåtar. Kisel ökar resistiviteten och den laminerade strukturen blockerar virvelströmsbanan, vilket avsevärt minskar järnförlusten.

3. Herrelösa förluster

Inklusive virvelströmsförluster orsakade av läckflöde i konstruktionsdelar etc. kan reduceras genom optimerad design och skärmningsåtgärder.

Effektiviteten hos högeffektiva transformatorer kan nå över 99 %, vilket är kulmen på materialvetenskap, elektromagnetisk design och tillverkningsprocesser.

IV. Metoder för att förbättra effektiviteten

För att förbättra effektiviteten hos transformatorer har forskare föreslagit en mängd olika strategier från aspekter av optimerad design och rimlig drift. När det gäller optimerad design är val av högkvalitativa material och förbättring av strukturer nyckelåtgärder för att minska förlusterna. Till exempel kan användning av kiselstålplåtar med hög magnetisk permeabilitet och låg förlust som kärnmaterial reducera hysteresförluster och virvelströmsförluster; samtidigt, genom att optimera lamineringsmetoden och tjockleken på kärnan, kan effekten av virvelströmsförlust minskas ytterligare. När det gäller lindningsdesign kan val av ledande material med låg resistivitet (som koppar eller aluminium) och optimering av lindningsarrangemanget effektivt minska kopparförlusterna. Dessutom kan rimlig utformning av antalet lindningsvarv och tvärsnittsarea inte bara balansera kopparförlust och järnförlust, utan också förbättra transformatorns överbelastningskapacitet.

När det gäller rimlig drift är kontroll av belastningshastigheten och val av lämplig kapacitet viktiga sätt att förbättra transformatoreffektiviteten. Forskning visar att verkningsgraden når sitt högsta värde när transformatorn arbetar mellan 60 % och 80 % av märklasten. Därför bör transformatorkapaciteten i verklig drift tilldelas rimligt efter belastningsbehovet för att undvika att en enskild transformator befinner sig i ett lätt eller tungt belastningstillstånd under lång tid. Dessutom, genom att använda flera transformatorer som arbetar parallellt, kan antalet drifttransformatorer anpassas flexibelt efter belastningsförändringar, vilket ytterligare förbättrar systemets effektivitet. För stora kraftverk eller transformatorstationer kan intelligenta övervakningssystem också användas för att övervaka transformatorernas driftstatus i realtid och dynamiskt justera lastfördelningen efter faktiska behov för att uppnå optimala energieffektivitetsmål.

Utöver ovanstående metoder är regelbundet underhåll och inspektion också viktiga länkar för att förbättra transformatorns effektivitet. Till exempel, genom att rengöra smutsen på lindningsytan, kontrollera isoleringsförmågan och dra åt de anslutande delarna, kan ytterligare förluster orsakade av dålig kontakt eller isoleringsåldring effektivt reduceras. Samtidigt, i kombination med big data-analys och prediktiv underhållsteknik, kan potentiella problem upptäckas i förväg och riktade åtgärder kan vidtas, vilket maximerar utrustningens livslängd och förbättrar driftseffektiviteten. Sammanfattningsvis kan transformatorns effektivitet förbättras avsevärt genom den omfattande tillämpningen av flera medel som optimerad design, rimlig drift och vetenskapligt underhåll och ge en stark garanti för säker och ekonomisk drift av kraftsystemet.

V. Transformatorernas roll i moderna energisystem

Kraftnätsöverföring: Ökning av spänningen minskar linjeströmmen och minskar överföringsförlusterna; sedan trappa ner spänningen för att distribuera ström till användarna.

Ny energiintegration: Förnybara energikällor som vind och sol är anslutna till nätet genom transformatorer.

Kraftelektronikutrustning: Mikrohögfrekvenstransformatorer i enheter som byte av strömförsörjning och laddare.

Elektrisk isolering: Ger säker isolering för att förhindra elektriska stötar.

VI. Slutsats

Arbetsprincipen för en transformator är en klassisk tillämpning av elektromagnetisk induktion, men dess tekniska utveckling har aldrig slutat. Från den första praktiska transformatorn i slutet av 1800-talet till dagens högeffektiva smarta transformatorer, har denna till synes enkla enhet alltid varit kärnan i krafttekniska framsteg. Med tillämpning av nya material, nya processer och intelligenta tekniker kommer transformatorer att fortsätta att utvecklas mot högre effektivitet, mindre storlek och mer intelligens, och spela en oersättlig roll i processen för energiomvandling och elektrifiering.

Att förstå hela processen med transformatorer från grundläggande principer till högeffektiv omvandling kommer inte bara att hjälpa elektroingenjörer att optimera sina konstruktioner, utan också tillåta vanliga användare att inse att bakom den bekväma användningen av elektricitet i våra dagliga liv ligger konsten att precisionsomvandla elektromagnetisk energi som kondenserar ett sekel av visdom.
