Hur felsöker man effektivt vanliga fel i högspänningsställverk för säker drift och underhåll?

Hur felsöker man effektivt vanliga fel i högspänningsställverk för säker drift och underhåll?

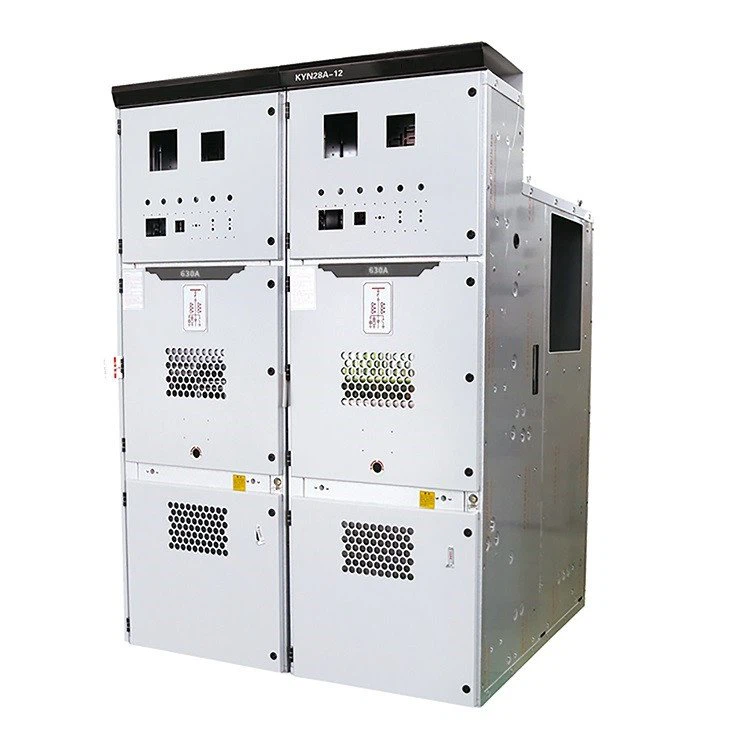

Som en kärnutrustning i kraftsystemet för att ta emot, distribuera elektrisk energi, kontrollera och skydda högspänningsutrustning, används högspänningsställverk i stor utsträckning inom industriell produktion, kraftdistribution, byggnadsströmförsörjning och andra områden. Dess säkra och stabila drift är direkt relaterad till kraftsystemets tillförlitlighet och säkerheten för personal och utrustning. Genom att kombinera drift- och underhållspraxis på plats, beskriver den här artikeln vanliga fel, grundorsaker och vetenskapliga felsökningsmetoder för högspänningsställverk för att ge en omfattande referens för operatörer.

I. Kärnfelstyper, orsaker och felsökningsmetoder

Fel i högspänningsställverk är huvudsakligen koncentrerade till kärnkomponenter som strömbrytare, handvagnsmekanismer, isoleringssystem och sekundära kretsar. Olika fel har olika yttringar, orsaker och felsökningsmetoder som kräver riktad utredning och standardiserad hantering.

(1) Kärnfel på strömbrytaren: vägran att stänga, vägra öppna och falsk utlösning

Som "kärnbrytare" i högspänningsställverk påverkar strömbrytarfel direkt strömförsörjningskontinuiteten. Vanliga fel inkluderar vägran att stänga, vägran att öppna och automatisk utlösning efter stängning.

——Vejran att stänga:Ingen verkan av mekanismen efter att ha tryckt på stängningsknappen, kan inte leverera ström normalt.Grundorsakerinkludera mekaniska faktorer (otillräcklig energilagring, motorfel för energilagring, kedjeglidning, dålig smörjning, rost, fastsättning av främmande kroppar), elektriska förreglingsfaktorer (jordningsbrytare inte öppnad, handkärra inte på plats, skåpdörren inte stängd, fem-förebyggande förregling låst), elektriska faktorer (låg styrspänning, luftströmbrytare löser ut, säkring löser ut och låser lös, låsning av säkringar) faktorer (omfattande skyddsenhetsfellåsning, fel inställning av fjärr-/lokalläge).

Felsökning:

1. Följ principen "kontrollera energilagring först, bekräfta förreglingen sedan och undersök elektriska problem sist". Kontrollera energilagringsindikeringen först; Om det inte räcker, inspektera energilagringsmotorn och kedjan, rensa upp fastnat skräp och smörj.

2. Bekräfta att jordningsbrytaren är öppen, handkärran är på plats och skåpdörren är stängd för att låsa upp den fem-förebyggande spärren.

3. Kontrollera styrströmmen, säkring och stängningsspole, byt ut skadad spole, fäst kablarna och justera skyddsanordningens läge för att säkerställa att stängningskretsen är jämn.

——Vejran att öppna:Underlåtenhet att öppnas genom skyddsåtgärder eller manuell drift, vilket är ett högriskfel som kan leda till överbelastning av utrustningen och kortslutning. Huvudorsakerna inkluderar utbrändhet vid öppning av spolen, lösa kablar, strömavbrott i styrningen, låsning av mekanismen som fastnat, rostig eller deformerad, handkärran inte på plats, förreglingen låst och skyddsanordningen avger inte utlösningssignal.

Felsökning:

1. Kontrollera öppningsströmmen, spole och kablar först, byt ut skadad spole och fäst kablarna.

2. Prova manuell nödöppning, plocka isär mekanismens frigöringsdel, rensa upp rostigt och fastklämt skräp och smörj.

3. Bekräfta handkärrans position och lås upp spärrmekanismen.

4. Undersök skyddsanordningen för att säkerställa att den avger utlösningssignal normalt för att undvika felexpansion.

——Automatisk utlösning efter stängning:Omedelbar eller kortvarig automatisk utlösning efter stängning, vilket påverkar strömförsörjningsstabiliteten. Huvudorsaker inkluderar vidhäftning av stängningskontaktor, falsk verkan på grund av för lågt skyddsinställningsvärde, ogiltig mekanismbuffert, onormalt fjädertryck, lösa sekundära ledningar, elektromagnetiska störningar och dålig jordning.

Felsökning:

1. Koppla först från styrströmmen och kontrollera den slutande kontaktorn; byt ut den omedelbart om den följs.

2. Kalibrera om skyddsinställningsvärdet för att uppfylla driftskraven.

3. Se över mekanismens buffertdelar och korrigera fjädertrycket.

4. Fäst sekundära ledningar och gör ett bra jobb med skärmning och jordning för att eliminera elektromagnetiska störningar och säkerställa stabil drift efter stängning.

(2) Fel på handkärra och rörlig mekanism: störning och positioneringsfel

Som en rörlig komponent är vagnens jämnhet och positioneringsnoggrannhet avgörande för driftsäkerheten. Vanliga fel är svårt att trycka/dra och positioneringsfel.

——Svår handkärra att skjuta/dra och fastna:Stort motstånd när man skakar handkärran, oförmögen att trycka in eller dra ut normalt. Huvudorsakerna inkluderar olåst förregling (strömbrytaren inte öppnad, jordningsbrytaren inte öppen), deformerad spår, främmande föremål som fastnar, deformerad och fast ventilmekanism, slitna eller excentriska handkärrhjul och deformerad skåpsvetsning eller ojämn installation.

Felsökning:

1. Bekräfta att både strömbrytaren och jordningsbrytaren är öppna för att låsa upp den fem-förebyggande spärren.

2. Rensa upp spårskräp, korrigera deformerat spår och smörj glidbanan.

3. Kontrollera ventilmekanismen och korrigera deformerade delar.

4. Se över handkärrhjulen, byt ut slitna och justera skåpets installationsnivå för att säkerställa smidig skjutning/dragning.

——Handvagnspositioneringsfel:Kan inte stabilt låsa handkärran i arbets- eller testläge, benägen för livsfaror. Huvudorsakerna är deformerad positioneringsstift, felplacerad spärrmekanism och skadad färdbrytare.

Felsökning:

1. Ta isär positioneringsmekanismen och korrigera den deformerade positioneringsstiftet.

2. Justera spärrmekanismens läge för att säkerställa korrekt ingrepp.

3. Upptäck färdbrytarens på-av-läge; byt ut den omedelbart om den är skadad.

4. Genomför positioneringstest efter byte för att säkerställa att vagnen kan låsas stabilt i arbets- och testlägen utan att lossna.

(3) Isolationsurladdningsfel: Onormalt ljud, gnista och kondens

Fel i isoleringssystem åtföljs av uppenbart onormalt buller och höga säkerhetsrisker, ofta manifesterat som "sprudlande" urladdningsljud i skåpet, synliga gnistor på natten och till och med isoleringsavbrott och kortslutning i allvarliga fall.

Huvudorsakerinkludera hög luftfuktighet i omgivningen, kraftig kondens, smutsiga, åldrade, spruckna eller skadade isoleringsdelar (isolatorer, bussningar), otillräckligt fas-till-fas eller fas-till-jord-avstånd, installationsavvikelse, åldrad avledare med för hög läckström och lösa bultar som leder till dålig ledarekontakt och spetsurladdning.

Felsökning:

1. Stoppa driften av utrustningen omedelbart, gör ett bra jobb med jordningsskydd och förbjud att närma dig skåpet.

2. Stärk ventilation och avfuktning, rengör damm och fläckar på isoleringsdelar och byt ut åldrade och spruckna isoleringsdelar.

3.  Korrigera ledarens installationsposition för att säkerställa att fas-till-fas och fas-till-jord-avstånd uppfyller standarderna.

4. Upptäck avledarens läckström och byt ut den i tid om den är skadad.

5. Fäst lösa bultar för att eliminera risker för spetsutsläpp; återuppta driften först efter kvalificerat isoleringstest.

Dessutom,svår kondens i skåpet är ocksåen viktig orsak tillisoleringsfel, främst på grund av hög luftfuktighet i omgivningen, uppenbar temperaturskillnad, ingen värmare eller dålig ventilation i skåpet samt fukt som kommer tillbaka från kabeldiket.

Felsökning:

Installera avfuktningsutrustning eller värmare, förbättra skåpets ventilation, rengör kabelrännan regelbundet för att förhindra återgång av fukt och kontrollera den relativa fuktigheten i skåpet inom ett rimligt intervall.

(4) Uppvärmnings- och temperaturstegringsfel: Överhettning av kontakter och terminaler

Överdriven uppvärmning och temperaturökning är de vanligaste felen på plats hos högspänningsställverk, som manifesteras som överhettning, rodnad och ablation av kontakter, samlingsskenor och kabelanslutningar, vilket kan smälta delar och orsaka kortslutning i allvarliga fall.

Huvudorsakerinkluderar otillräckligt kontakttryck av dynamiska och statiska kontakter, fjäderutmattning, ökat kontaktmotstånd på grund av kontaktoxidation och silverplätering, lösa bultar och virtuell anslutning efter termisk expansion och sammandragning, oljefläckar och damm på kontaktytor, långvarig överbelastningsdrift och ojämn samlingsskenas överlappsfog utan ledande pasta.

Felsökning:

1. Minska driftsbelastningen omedelbart, fäst lösa bultar efter avstängning och kylning, polera kontaktoxidationsskiktet och applicera ledande pasta och byt ut slitna tryckfjädrar.

2. Rengör oljefläckar och damm på kontaktytor, korrigera samlingsskenans överlappning för att säkerställa planhet och applicera ledande pasta.

3. Strikt kontrollera driftbelastningen för att undvika långvarig överbelastning och upptäcka temperaturökningar regelbundet.

(5) Sekundära krets- och skyddsenhetsfel: Falskt larm och instrumentfel

Den sekundära kretsen och skyddsanordningen ansvarar för att övervaka, kontrollera och skydda utrustningens funktion. Fel kommer att leda till utrustning utom kontroll och övervakningsfel. Vanliga fel inkluderar falsklarm och falsk utlösning av skyddsanordning, ingen spänning eller ström på instrumenten och indikatorlampor som inte lyser.

——Falskt larm och falskt utlösning av skyddsanordning:Huvudorsaker inkluderar lös, virtuell eller dålig jordning av sekundära ledningar, omvänd polaritet, frånkoppling eller isolationsskador på strömtransformator (CT) och spänningstransformator (PT), elektromagnetisk störning, ojordad skärmad ledning, orimligt eller felaktigt skyddsinställningsvärde och intern komponentfel orsakad av temperatur och fuktighet.

Felsökning:

1. Undersök sekundära ledningar en efter en, fäst lösa terminaler och reparera trasiga delar.

2. Kalibrera CT- och PT-polaritet och byt ut transformatorer med skadad isolering.

3. Gör ett bra jobb med skärmning och jordning för att eliminera elektromagnetiska störningar.

4. Återställ skyddsinställningsvärdet för att möta driftkraven.

5. Upptäck interna komponenter i skyddsanordningen, byt ut skadade delar och kontrollera temperatur och luftfuktighet i skåpet.

——Ingen instrumentdisplay och icke-belysningsindikatorer:Ingen avläsning av voltmeter och amperemeter, inga belysningsindikatorer, oförmögen att bedöma utrustningens driftstatus. Huvudorsakerna inkluderar PT-bortkoppling, säkring som går, dålig kontakt med sekundärkontakt, lösa terminaler och sekundärkretsbortkoppling.

Felsökning:

1. Kontrollera PT-ledningar och reparera trasiga delar.

2. Byt ut säkringen, fäst den sekundära kontakten och anslutningarna och undersök bortkopplingen av sekundärkretsen för att säkerställa jämn krets och normal visning av instrument och indikatorer.

(6) Andra vanliga fel: Jordningsbrytare, förregling och onormal energilagring

——Onormal funktion av jordningsbrytare:Det går inte att stänga eller öppna jordningsbrytaren, vilket påverkar underhållssäkerheten. Huvudorsakerna inkluderar strömbrytare som inte är öppnad, mekanisk förregling tvingad att förbjuda drift och rostig, fast, deformerad eller sliten mekanism, vevstake och växel.

Felsökning:

1. Kontrollera först att strömbrytaren är öppen för att låsa upp den mekaniska förreglingen.

2. Avrosta och smörj mekanismen, korrigera deformerad vevstake och växel, byt ut hårt slitna delar och testa jordningsbrytarens på-av-tillstånd efter användning för att säkerställa tillförlitlig jordning.

——Femförebyggande förreglingsfel:En stor säkerhetsrisk, manifesterad som spänningsförande stängning av jordningsbrytare, inträde i spänningsintervall av misstag, etc., som är benägen till säkerhetsolyckor. Huvudorsakerna inkluderar trasig, deformerad, felplacerad eller sliten låsstift och mekanism.

Felsökning:

1. Stoppa omedelbart maskinen och förbjud användning.

2. Ta isär förreglingsmekanismen, byt ut trasiga och deformerade förreglingsstift, justera mekanismens installationsläge för att säkerställa normal förreglingsfunktion och återuppta driften först efter att ha klarat testet.

——Onormal energilagringsmotor:Energilagringsmotorn fortsätter att gå eller kan inte lagra energi, vilket påverkar effektbrytarens funktion. Huvudorsakerna inkluderar skadad eller fastlåst energilagringsgränsbrytare, energilagringsmotorfel, lösa ledningar och fjäderutmattning eller brott.

Felsökning:

1. Slå av strömmen omedelbart när energilagringsmotorn fortsätter att gå, kontrollera gränslägesbrytaren, rensa upp skräp som fastnat och byt ut det om det är skadat. 2. När motorn inte kan lagra energi, kontrollera motorn och ledningarna, byt ut den felaktiga motorn och korrigera eller byt ut den utmattade eller trasiga fjädern för att säkerställa normal energilagring.

——Kan inte öppna skåpdörren:Det går inte att öppna skåpdörren normalt, vilket påverkar underhållsarbetet. Huvudorsakerna inkluderar strömbrytare som inte är öppnad, jordningsbrytare inte öppnad, fem-förebyggande förregling låst och mekanisk fastklämning av skåpdörren.

Felsökning:

1. Bekräfta att både strömbrytaren och jordningsbrytaren är öppna för att låsa upp den fem-förebyggande spärren.

2. Om det finns mekanisk fastklämning, applicera en liten mängd smörjolja för att underlätta upplåsningen; bänd inte dörren våldsamt för att undvika att skada skåpdörren och spärrmekanismen.

II. Drift- och underhållsförslag och säkerhetstips

För att förhindra fel från källan och säkerställa säker och stabil drift av utrustningen måste operatörerna strikt följa följande krav:

① Miljökontroll: Håll skåpet torrt och ventilerat, rengör damm regelbundet, kontrollera omgivningens temperatur och luftfuktighet och installera avfuktnings- och uppvärmningsutrustning för att förhindra kondens och isoleringsskador.

② Standarddrift: Implementera strikt fem-förebyggande spärrfunktion, förbjud illegala operationer som att skjuta/dra handkärran med last, öppna skåpsdörren utan jordning och olaglig stängning/öppning. Använd isolerande handskar och skor under drift för att göra ett bra jobb inom personligt skydd.

③ Regelbundet underhåll: Utför utseendeinspektion, ledningsfästning, isolationsdetektering, mekanismsmörjning och komponentkalibrering enligt dagliga, kvartalsvisa och årliga cykler, och byt ut åldrade och skadade delar i tid.

④ Nödhantering: Behärska olika felsöknings- och hanteringsmetoder skickligt; stoppa maskinen omedelbart för att undersöka och kassera snabbt efter att ha mottagit fellarm för att undvika felexpansion; registrera efter kassering för efterföljande spårbarhet.

⑤ Yrkesutbildning: Stärk yrkesutbildningen för operatörer för att förbättra deras förmåga att identifiera fel, undersöka och åtgärda nödsituationer.

Den säkra och stabila driften av högspänningsställverk är grunden för pålitlig strömförsörjning i kraftsystemet. Endast genom standardiserad drift, regelbundet underhåll och vetenskaplig undersökning och bortskaffande kan olika säkerhetsrisker elimineras i tid, vilket säkerställer en säker, ordnad och effektiv strömförsörjning och ger en solid garanti för industriell produktion och människors försörjning av elanvändning.

III. Sammanfattning av hela texten

Med fokus på kärnan i säker drift och underhåll av högspänningsställverk, sorterar den här artikeln systematiskt ut sex kategorier av vanliga fel, som täcker kärnkomponenter som strömbrytare, handkärramekanismer, isoleringssystem, sekundära kretsar, jordningsbrytare och energilagringsmekanismer. Den beskriver manifestationerna och grundorsakerna till olika fel, och tillhandahåller motsvarande vetenskapliga och funktionsdugliga undersöknings- och hanteringsmetoder, vilket klargör prioriteringen och standardprocessen för felhantering. Samtidigt presenterar den fem drift- och underhållsförslag kombinerat med praktik på plats, vilket ger en omfattande och praktisk referens för operatörer.

I allmänhet orsakas de flesta fel i högspänningsställverk av tre faktorer: oregelbunden drift, otidigt underhåll och dåliga miljöförhållanden, och olika fel har uppenbar korrelation (t.ex. hög luftfuktighet i omgivningen är benägen att isolera urladdning, och lösa bultar är benägna att uppvärma och urladdningsfel). Därför är standardisering av driftprocedurer, förstärkning av regelbundet underhåll och strikt kontroll av driftmiljön nycklarna till att förebygga fel och säkerställa säker och stabil drift av utrustning, samt viktigt stöd för att säkerställa tillförlitlig strömförsörjning av kraftsystemet.

IV. Vanliga frågor (FAQ)

1. Vilka omedelbara åtgärder bör vidtas när ett "svidande" urladdningsljud hörs från högspänningsställverket?

Svar: Stoppa driften omedelbart, jorda utrustningen och undvik att närma dig. Kontrollera först fuktighet, isoleringssmuts och bults åtdragning; slå på avfuktning om kondens uppstår, eller byt ut åldrade/skadade isoleringsdelar och återuppta driften efter kvalificerat isoleringstest.

2. Varför ska energilagring och femförebyggande förregling kontrolleras först när strömbrytaren vägrar stänga?

Svar: De är två centrala förutsättningar för att stänga. Otillräcklig energilagring betyder ingen ström för stängning; olåst förregling låser stängningskretsen. Att först kontrollera dem eliminerar snabbt vanliga fel och förbättrar effektiviteten.

3. Kan handkärran skjutas hårt när det är svårt att trycka/dra?

Svar: Nej. Tvångstryck skadar komponenter och orsakar faror. Lås upp spärren först, rengör spåret, kontrollera delar och smörj vid behov innan du kör smidigt.

4. Hur undviker man överhettningsfel på kontakter och plintar i högspänningsställverk?

Svar: Fäst bultar regelbundet, polera kontakter och applicera ledande pasta, kontrollera belastningen för att undvika överbelastning och håll kontaktytorna rena.

5. Varför måste maskinen stoppas omedelbart för underhåll när den fem-förebyggande spärren inte fungerar?

Svar: Det är en kärnsäkerhetsanordning för att förhindra felhanteringsolyckor. Fel kan orsaka elektriska stötar eller kortslutning, så avbryt driften omedelbart för att reparera och återställa spärrfunktionen innan återanvändning.

6. Vilka hjälpåtgärder finns det förutom att installera avfuktningsutrustning för kraftig kondens i skåpet?

Svar: Rengör kabelrännan och täta mellanrummen, placera ut torkmedel, förbättra ventilationen och kontrollera skåpsvärmaren regelbundet för att kontrollera luftfuktigheten mellan 50 % och 70 %.

7. Hur undersöker man snabbt orsaken till falsk utlösning av skyddsanordningen?

Svar: Kontrollera sekundär kabeltäthet, CT/PT-polaritet och isolering, justera skyddsinställningar, eliminera elektromagnetiska störningar och upptäck skyddsanordningens interna komponenter.
