Lågspänningskomplett utrustning

1.Grundläggande definition

Lågspänningskomplettutrustning är en komplett uppsättning elektriska enheter som används för strömfördelning, styrning och skydd i scenarier där AC-spänningen är ≤ 1000V och DC-spänningen är ≤ 1500V. Det omfattar huvudsakligen lågspännings kompletta ställverk, lågspänningskopplingsskåp, lågspänningsfördelningslådor och andra kategorier. Som kärnutrustning för lågspänningskraftöverföring i kraftsystem används den i stor utsträckning i fabriker, byggnader, ny energi och andra områden.

Utformningen, produktionen och driften av sådan utrustning måste strikt överensstämma med GB/T 7251-serien av nationella standarder och måste klara China Compulsory Product Certification (CCC). För närvarande uppgraderas kompletta lågspänningsutrustningar mot intelligens och digitalisering. Den internationella standardenYtterligare krav för intelligent komplett utrustning(IEC TS 63290), ledd och formulerad av Kina, har officiellt släppts, vilket ger en internationell grund för industriell utveckling. Den nya generationen av intelligent utrustning är i allmänhet utrustad med digitala gateways och trådlösa sensorer, som kan realisera realtidsövervakning av driftstatus, förutsägande underhåll av fel och fjärrkontroll. Till exempel är ABB MNS® 3.0 Digital lågspänningsställverk och det inhemska klass 1E lågspänningsställverket för Hualong One typiska representanter i branschen.

2. Utrustningssammansättning

Kärnfunktionerna hos kompletta lågspänningsutrustningar är: att ta emot och på ett rimligt sätt fördela kraft som överförs av transformatorer; skydda kretsar mot överbelastning och kortslutningsfel; realisera växlingsstyrning och driftövervakning av interna växlingsapparater.

Ur kategoriindelningens perspektiv omfattar den lågspänningskopplingsskåp, fördelningskort, kontrolldosor, kopplingsdosor och annan utrustning. Beroende på funktioner kan den delas in i distributionstyp PCC-skåp (Power Control Center) och motortyp MCC-skåp (Motor Control Center). Vanliga skåptyper i lågspänningskraftdistributionssystem inkluderar inkommande skåp, kondensatorkompensationsskåp, kopplingsskåp, utgående skåp och så vidare. De vanliga utdragsskåpen som MNS, GCS och GCK på marknaden är sammansatta med standardmoduler, lämpliga för strömförsörjning och distributionssystem med märkspänning ≤ 690V och märkström inom 6300A.

Ur perspektivet av elektrisk struktur är utrustningen uppdelad i huvudkrets (primär krets) och hjälpkrets (sekundär krets). Huvudkretsen är ansvarig för kraftöverföringen, och dess kärnkomponenter inkluderar strömbrytare, säkringar, kontaktorer, termiska reläer, strömtransformatorer etc. Hjälpkretsen ansvarar för styrning och signalöverföring, och dess kärnkomponenter inkluderar mätare, kontrollknappar, reläer, övervaknings- och kontrollenheter, etc.

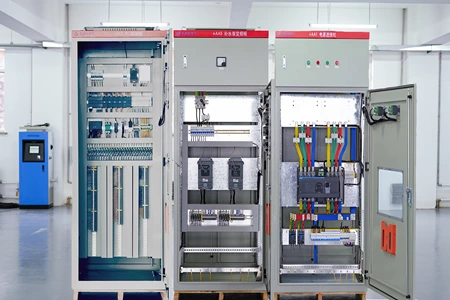

Ur ett fysiskt konstruktionsperspektiv inkluderar ett standardskåp en skåpkropp för stöd och skydd, huvudskenor och grenskenor för kraftöverföring samt skenkammare, ett installationsområde för elektrisk utrustning och komponenter samt en kabelanslutningskammare för installation och anslutning av matarkablar. För kompletta lågspänningsställverk av utdragstyp, är dess komponenter installerade i utdragbara lådenheter.

3. Verksamhetsprincip

A.Grundläggande process Kärnuppgifterna för kompletta lågspänningsställverk är: ta emot ström från transformatorer, distribuera till varje matarkrets genom samlingsskenor och leverera ström till nedströmsutrustning; skydda kretsar mot överbelastning och kortslutningsfel; exakt styrning av omkoppling och övervakning av interna omkopplingsapparater.

B.Dual Power Automatic Transfer De två inkommande strömbrytarna och busskopplarens brytare är elektriskt/mekaniskt förreglade. När en krets misslyckas slås reservströmförsörjningen på automatiskt för att förbättra strömförsörjningens tillförlitlighet.

C.Intelligent arbetslägeFältbuss + PLC/SCADA-system realiserar fjärrkontroll, datainsamling, statusövervakning, intelligent diagnos och förutsägande underhåll.

4. Huvudtyper och produkter

4.1 Utdragsskåp

A.Representant: MNS, GCS, GCK

B.Standarder: IEC 60439-1, GB/T 7251

C.Användning: 50Hz, ≤690V, ≤6300A strömförsörjning och distributionssystem

4.2 Fast ställverk av separat typ

A.Representant: GCD

B.Sammansättning: Power Center (PC) skåp + Motor Control Center (MCC) skåp

4.3 Intelligent digital komplett utrustning

A.Standardkonfiguration: Gateway, sensorer, trådlös temperaturmätning, kommunikationsmoduler

B.Förmåga: Fjärrövervakning, tidig varning, drift och underhållshantering

5. Tekniska parametrar och standarder

5.1 Tekniska kärnparametrar

· AC: ≤ 1000V, frekvens ≤ 1000Hz

· DC: ≤ 1500V

· Industriell vanlig användning: ≤ 690V, maximal ström 6300A

5.2 Nationella standarder

· GB/T 7251.1-2023: Allmänna regler för lågspänningsställverk och styrenheter

· GB/T 7251.2-2023: Kraftställverk och manöverdon (ersätter den gamla versionen GB/T 7251.12-2013)

· GB/T 7251.3: Särskilda krav på fördelningscentraler

· GB/T 7251.4: Särskilda krav för monteringar för byggarbetsplatser

· GB/T 15576: Lågspänning komplett set reaktiv effektkompensationsutrustning

5.3 Internationella standarder

· IEC TS 63290: Ytterligare krav för intelligent komplett utrustning (ledd och formulerad av Kina)

5.4 Certifiering och övervakning

· Obligatorisk: CCC-certifiering (baserat på GB/T 7251.2-2023)

· Frivilligt: ​​CQC 3177-2025 Energisparcertifiering Teknisk specifikation

· Provtagning av inspektionsartiklar: Märkning, komponentkonfiguration, interna kretsar och anslutningar, externa ledningsterminaler, ledningar, driftsprestanda och funktioner, dielektriska egenskaper, skydd mot elektriska stötar och integritet hos skyddskretsar, spelrum och krypavstånd, etc.

6. Ansökningsfält

A.Traditionell industri och energi: Kraftverk, transformatorstationer, industri- och gruvföretag, petroleum, kemisk industri, metallurgi, används för kraftförsörjning och distributionssystem som kraftdistribution, motorstyrning och belysningseffektomvandling och styrning.

B.Kommunal och konstruktion: Kommunal konstruktion, byggnader, köpcentrumfastigheter, stora företag, sjukhus, skolor, kommersiella komplex och andra platser för eldistributionssystem.

C.Framväxande och kritisk infrastruktur: Särskilt lämplig för kritiska strömtillämpningsscenarier med höga krav på strömförsörjningstillförlitlighet och intelligens, såsom datacenter, ny energi, järnvägstransitering.

D.Kärnändamål: Strömfördelning, omvandling, styrning och reaktiv effektkompensation för att säkerställa stabil och säker strömförsörjning.

7. Säkerhet Driftskrav

7.1 Nyckelpunkter för driftinspektion

· Tydliga och korrekta etiketter och nummer för elektriska komponenter på strömfördelningspanelen och panelen; fast fixering, exakt position och flexibel manövrering av alla manöverhandtag, knappar och tangenter på panelen, i överensstämmelse med de faktiska förhållandena på plats.

· Korrekt indikering av stängnings-/utlösningssignalljus och andra signaler på strömfördelningspanelen.

· Fasta kontakter på frånskiljare, brytare, säkringar, transformatorer etc., ingen överhettning eller missfärgning.

· Ingen skada eller åldrande av isoleringen av sekundära kretsledningar.

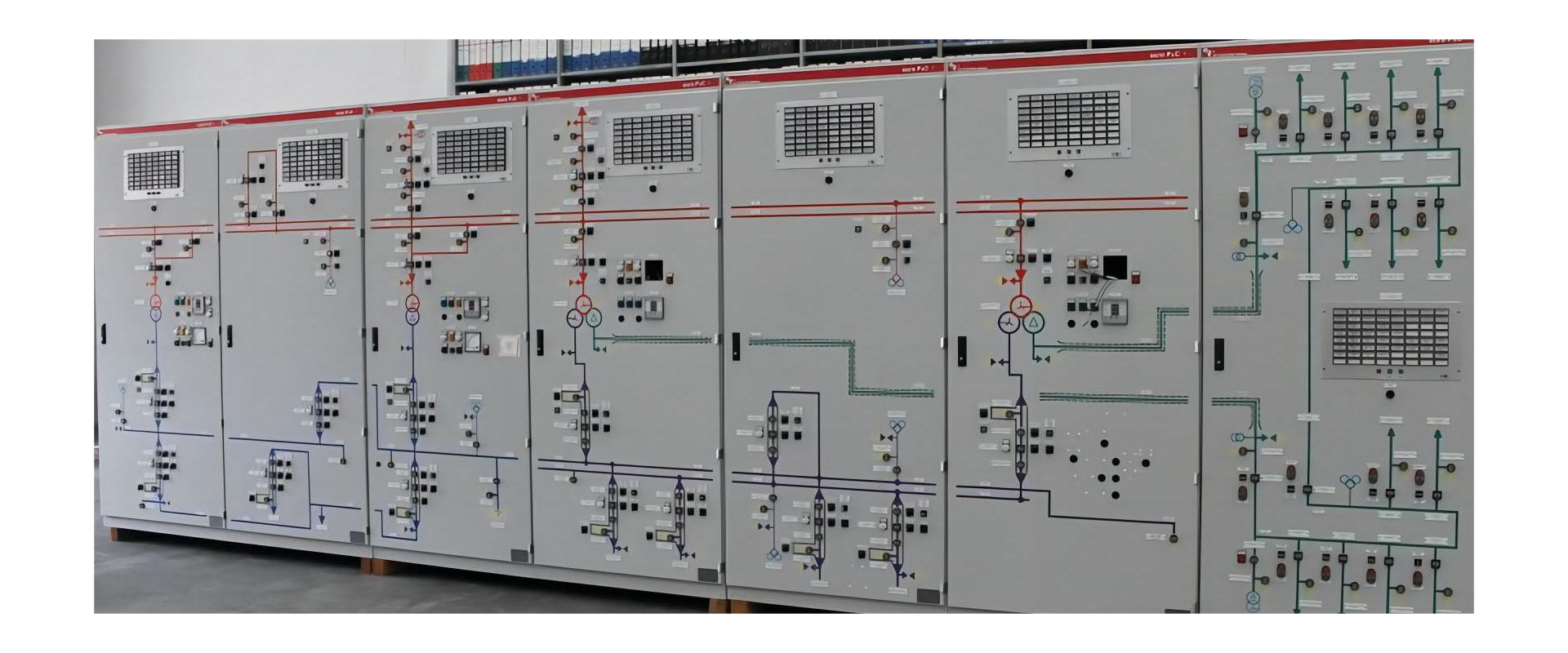

· När det finns ett driftmimikkort på strömfördelningspanelen överensstämmer mimikkortet med driftstatusen för elektrisk utrustning på plats.

· Fasta mätare eller glasskydd, noggranna mätarindikeringar.

· Bra belysningslampor i kraftdistributionsrummet, ljus och enhetlig belysning, ingen bländning vid mätning.

· Hantera problem som upptäcks i inspektionen i tid och föra register.

7.2 Säkerhetsspecifikationer för lågspänningsdrift

· Levande arbete ska övervakas av en särskild person, använd verktyg med isolerade handtag, stå på torra isoleringsmaterial, bära isolerade handskar, skyddshjälmar och långärmade arbetskläder. Det är strängt förbjudet att använda filar, metalllinjaler, borstar och dammdukar med metallföremål.

· Vid arbete på lågspänningsledningar som är uppförda på samma pol som hög- och lågspänning, kontrollera först avståndet från högspänningsledningar och vidta åtgärder för att förhindra oavsiktlig kontakt med högspänningsströmförande utrustning.

· Innan strömförande lågspänningsledare är isolerade får arbetare inte korsa dem.

· När du arbetar på strömförsörjningsenheter med låg spänning, säkerställ god isolering eller motsvarande säkerhetsavstånd mellan människokroppen och jorden, människokroppen och omgivande jordad metall, människokropp och andra ledare. Isoleringsåtgärder ska vidtas för att förhindra fas-till-fas kortslutning och enfas jordning.

· Särskilj fas- och neutralledningar innan du klättrar på stolpar och välj en bra arbetsposition.

· När du kopplar bort ledningar, koppla först bort fasledningar och sedan neutrala ledningar; sekvensen är omvänd vid anslutning av kablar.

· På grund av det lilla fas-till-fas-avståndet för lågspänning, ska försiktighet vidtas för att förhindra att människokroppen vidrör två trådändar samtidigt under underhåll.
