Vad är en krafttransformator

Vad är en krafttransformator

En krafttransformator är en stationär elektrisk enhet som använder principen om elektromagnetisk induktion för att omvandla växelström (AC) av en spänning och strömnivå till växelström med samma frekvens men med en annan spänning och strömnivå (eller nivåer). Med andra ord, det är en enhet designad för att omvandla en växelspänning (eller ström) av ett visst värde till en annan spänning (eller ström) med ett annat värde (eller värden) vid samma frekvens. Krafttransformatorer är bland de primära utrustningarna i kraftverk och transformatorstationer.

Vad är den grundläggande operativa principen?

Baserat på Faradays lag om elektromagnetisk induktion är kärnformeln: spänningsförhållande ≈ varvförhållande (U1/U2 ≈ N1/N2):

Magnetisk koppling: När växelström flyter genom primärlindningen genererar den ett växelmagnetiskt flöde i kärnan.

Inducerad elektromotorisk kraft: Det magnetiska flödet passerar genom sekundärlindningen och inducerar en elektromotorisk kraft.

Energiöverföring: Elektrisk energi överförs "trådlöst" från primärsidan till sekundärsidan via magnetfältet, vilket uppnår elektrisk isolering och spänningsomvandling.

Vad är funktionen för en krafttransformator?

Krafttransformatorer transformerar spänning, isolerar kraftkällor och överför elektrisk energi; de är nyckelutrustning i kraftsystem för att uppnå spänningsnivåomvandling och säkerställa säker strömförsörjning.

1. Kärnfunktion: Spänningstransformation (steg upp + steg ner)

Steg upp: Kraftverk genererar relativt låg spänning. Att använda en transformator för att öka spänningen möjliggör långdistansöverföring av kraft, vilket avsevärt minskar ledningsförlusterna och förbättrar överföringseffektiviteten.

Nedtrappning: När ström levereras till användarens slut, trappas den ned stegvis för att bli säker och användbar lågspänningsström (t.ex. 0,4 kV/220 V).

2. Elektrisk isolering

Det finns endast magnetisk koppling mellan hög- och lågspänningslindningarna, utan direkt elektrisk anslutning. Detta uppnår:

Säkerhetsisolering mellan personal och utrustning, dämpning av störningar och minskning av påverkan av jordfel.

3. Aktuell transformation

När spänningen ökar, minskar strömmen; när spänningen minskar, ökar strömmen, vilket uppfyller strömkraven för olika belastningar.

4.Impedanstransformation

Ändra systemets ekvivalenta impedans för att koordinera med reläskydd och förbättra systemets stabilitet.

Vad används krafttransformatorer till?

De används i stor utsträckning inom belysning, elektrisk utrustning för verktygsmaskiner, mekanisk och elektronisk utrustning, medicinsk utrustning, likriktarenheter, militär, rymd och andra områden. Produktens prestanda uppfyller olika speciella krav från användare.

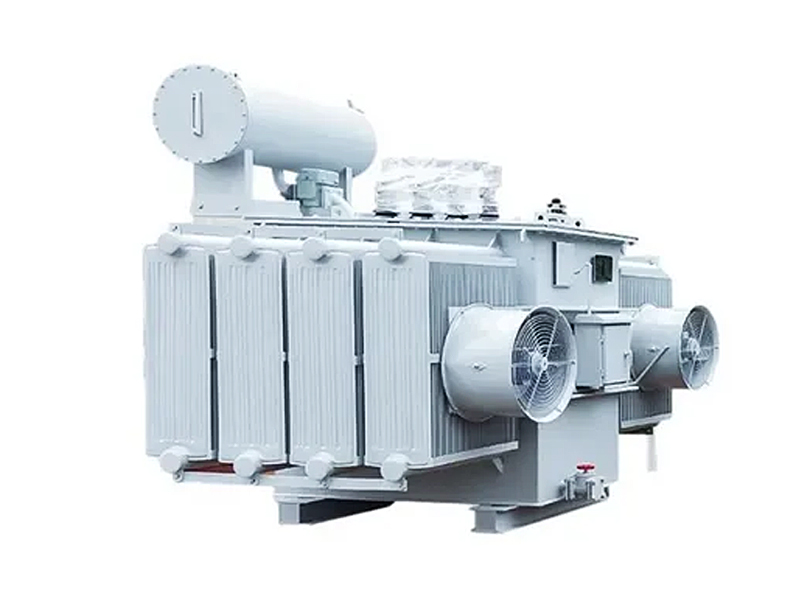

Vilka är huvudkomponenterna i en krafttransformator?

A. Torkmedel (silikagelpatron): Fylld med kiselgel förbinder den isolerande oljan i oljebehållaren (oljetanken) med atmosfären. Torkmedlet absorberar fukt och föroreningar från luften för att bibehålla den goda isoleringsförmågan hos de inre lindningarna; missfärgning eller försämring av silikagelen kan lätt orsaka blockering.

B. Oljenivåmätare: Indikerar transformatorns oljenivå. Normalt ligger nivån runt +20°C. Om nivån är för hög måste oljan tömmas; om det är för lågt måste olja tillsättas. På vintern, när temperaturen är låg och belastningen är lätt, ändras oljenivån lite eller sjunker något. På sommaren, när belastningen är tung, stiger oljetemperaturen och oljenivån stiger också något; båda scenarierna är normala.

C. Oljereservoar: Reglerar oljevolymen i tanken för att förhindra överdriven oxidation av transformatoroljan; den har en påfyllningsport på toppen.

D. Explosionsavlastningsventil: Förhindrar explosionsrisk orsakad av en plötslig tryckökning i tanken på grund av olyckor.

E. Signaltermometer: Övervakar transformatorns driftstemperatur och avger en varning. Den indikerar temperaturen på det övre oljelagret; temperaturen på transformatorlindningarna är typiskt 10°C högre än temperaturen för det övre oljeskiktet. Nationella standarder föreskriver: Den maximala driftstemperaturen för transformatorlindningar är 105°C; (dvs när omgivningstemperaturen är 40°C), får den övre oljetemperaturen inte överstiga 95°C. Det rekommenderas i allmänhet att ställa in övervakningstemperaturen (övre oljetemperatur) på 85°C eller lägre.

F. Tryckväxlare: Ändrar spänningsförhållandet genom att ändra antalet varv i högspänningslindningen genom lindningskopplaren.

G. Gassignalrelä: (Gasrelä) Ger skydd mot lätta och tunga gassignaler. Den övre kontakten utlöser en lätt gassignal, vanligen använd för larmsignalering för att indikera onormal transformatordrift; den nedre kontakten utlöser en kraftig gassignal, som vid aktivering sänder en larmsignal samtidigt som strömbrytaren löser ut, får transformatorn att lösa ut och utlöser ett larm; Normalt är ett gasrelä fyllt med olja, vilket indikerar frånvaro av gas. När gas kommer in i tanken rinner den in i gasreläet; när den når en viss nivå tränger gasen undan oljan, vilket gör att kontakterna öppnas. Öppna det yttre locket på gasreläet; det finns två justeringsstänger ovanpå. Skruva av ett av locken för att frigöra gasen från reläet; den andra justeringsstaven är skyddsfunktionstestratten. Vid drift av strömförande ledningar måste isolerade handskar bäras och säkerheten måste betonas.

Jordning av krafttransformatorer

1. Transformatorhöljet måste vara tillförlitligt jordat. Den fungerande nollledaren och den nolla jordledaren måste läggas separat; den fungerande nollledaren får inte grävas ner under jord.

2. Transformatorns neutrala jordningskrets bör konfigureras med löstagbara anslutningsbultar nära transformatorn.

3. För transformatorer utrustade med överspänningsavledare av ventiltyp måste jordningen uppfylla "tre-i-ett"-kravet; det vill säga transformatorns nollpunkt, transformatorhöljet och överspänningsavledarens jordning måste anslutas till en enda gemensam jordpunkt.

4. Jordningsmotståndet ska vara ≤4 ohm.

Underhåll och service av krafttransformatorer

I. Rutinunderhåll och inspektion

Rengöring och underhåll

Ta regelbundet bort damm och oljerester från transformatorns yta för att hålla den torr och ren, och förhindrar därigenom påverkan på värmeavledningsprestanda. Var särskilt uppmärksam på att rengöra radiatorerna och ventilationsöppningarna för att förhindra stopp.

Bussningar och isolatorer bör hållas rena för att förhindra överslag orsakade av ansamlad smuts.

Oljenivå och kvalitetsövervakning

Kontrollera att oljenivån i oljebehållaren är normal och att oljan är klar och fri från föroreningar. Om oljenivån är för låg, fyll på olja; om den är för hög, tappa ur överflödig olja.

Isoleringsolja bör genomgå dielektrisk hållfasthet och föroreningstest vart tredje år (med kortare intervaller som krävs vid full belastning). Nedbruten olja måste filtreras eller bytas ut för att säkerställa en genomslagsspänning på ≥40 kV.

Temperaturövervakning

Den övre oljetemperaturen bör inte överstiga 85°C. Hotspot-temperaturer i lindningarna måste kontrolleras under 98°C (torrtyp) eller 80°C (oljenedsänkt). Onormal temperaturökning kan indikera överbelastning eller fel på kylsystemet.

II. Regelbundna professionella inspektioner

Test av isoleringsprestanda

Testa isolationsresistans och dielektrisk förlust vartannat år; Högspänningsisolationsmotståndet får inte vara mindre än 70 % av fabriksvärdet.

Skillnaden i DC-resistans mellan lindningarnas tre faser bör vara ≤2 %, och variationen jämfört med historiska data bör inte överstiga 2 %.

Underhåll av kylsystem

Kontrollera driftstatus för fläktar och oljepumpar, ta bort damm från radiatorer och se till att oljeflödet är obehindrat. Forcerade luftkylningssystem kräver periodisk testning av start-stopp-funktioner.

Inspektion av jordning och åskskydd

Mät jordningsresistansen årligen för att säkerställa att den är ≤4Ω; överspänningsavledarens jordning måste anslutas till transformatorns nollpunkt och hölje (tre-i-ett-jordning).

III. Underhåll av nyckelkomponenter

Tryck på Changer

Kontrollera regelbundet att kontakterna är täta och kontrollera att de inte bränns; växlingsmekanismen måste fungera smidigt utan att fastna. Tändkopplande transformatorer måste drivas i enlighet med procedurer.

Gasreläer

När ett lätt gaslarm utlöses, kontrollera oljenivån och gasegenskaperna; om ett larm för kraftig gas utlöses, undersök omedelbart interna fel.

Breather och Silica Gel

Byt ut kiselgelen i andningen när den blir rosa för att förhindra att fukt kommer in i oljebehållaren.

IV. Hantering av speciella driftsförhållanden

Överbelastningsdrift: När den långsiktiga belastningsfaktorn överstiger 80 % eller omgivningstemperaturen överstiger 40°C, förkorta inspektionscykeln till 6 månader och öka frekvensen av oljegaskromatografianalys.

Åldrade transformatorer: Utrustning i drift i över 15 år bör genomgå en omfattande inspektion var sjätte månad, även vid låg belastning.

V. Säkerhetsföreskrifter

Under underhåll måste strömmen kopplas bort och utrustningen jordas; använda professionella verktyg och få arbetet utfört av kvalificerad personal.

I händelse av en transformatorbrand, bryt omedelbart strömförsörjningen och släck branden med en koldioxid- eller torrpulversläckare; användning av vatten är strängt förbjudet.
