Förstå en överblick: Vad är kärnteknikerna och tillämpningsväsendena för lågspänningsställverk?

Lågspänningsställverk är kärnutrustningen i moderna strömförsörjnings- och distributionssystem, främst för kraftdistribution, kretsstyrning, överbelastningsskydd, kortslutningsskydd, jordfelsskydd och effektövervakning. Det används allmänt i fabriker, byggnader, datacenter, sjukhus, köpcentra, kommunalteknik och andra områden. Med kompakt struktur, hög säkerhet och tillförlitlighet, bekvämt underhåll och hög intelligens, är det nyckelutrustningen för att säkerställa stabil drift av kraftsystem. Denna artikel introducerar till fullo de centrala tekniska punkterna för lågspänningsställverk när det gäller struktur, parametrar, prestanda, urval och tillämpning.

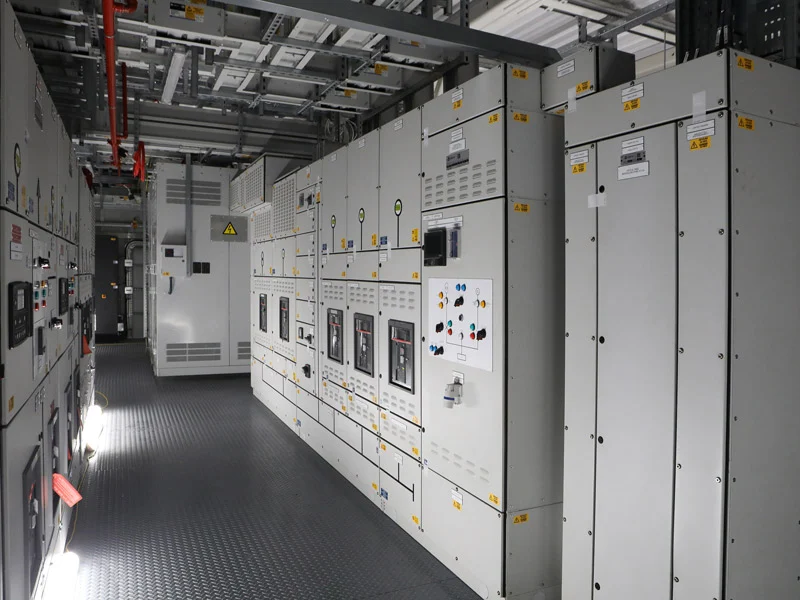

1. Huvudkomponenter i lågspänningsställverk

Typiska lågspänningsställverk använder enoberoende isoleringsstruktur med tre fack för högre säkerhet, tillförlitlighet och underhållsbarhet:

A.Brytarfack: Vertikalt anordnad, kan hålla flera strömbrytare; varje krets är oberoende separerad utan störningar.

B.Busskupé: Placerad bakom brytarfacket och isolerad av isolerande skiljeväggar för att effektivt förhindra spridning av fel.

C.Kabelfack: Placerad på baksidan eller framsidan av skåpet, bekvämt för kabelanslutning och underhåll, med rymligt utrymme och standardiserad kabeldragning.

Efter drift- och underhållsstil:

D.Tillgänglig bakåt: Traditionell standardstruktur med stort underhållsutrymme.

E.Framtill tillgänglig: Väggmonterbar, mindre djup, platsbesparande.

Den oberoende fackdesignen undviker oavsiktlig kontakt med spänningsförande delar under underhåll, begränsar ljusbågsfelsområdet och förbättrar avsevärt utrustning och personalsäkerhet.

2. Viktiga nominella parametrar

3. Core Electrical Performance Index

a. Short-Cuit Stand Stand Current Rating (SCCR)

Den maximala kortslutningsström som ställverket säkert kan motstå på kort tid under ett fel, vilket bestämmer utrustningens kortslutningsmotstånd och är en viktig garanti för säker drift.

b. Korttids tål nuvarande värdering

Kortslutningsströmmen som ställverket kan bära utan deformation eller skada inom en specificerad tid (vanligtvis 1 sekund eller 0,5 sekund), vilket säkerställer att systemet inte kollapsar under felförhållanden.

c. Avbrottsbetyg

Den maximala felström som en brytare säkert kan bryta. Den måste vara större än den förväntade kortslutningsströmmen i systemet, annars kommer det att orsaka explosion eller brand.

d. Ingress Protection Rating (IP-klassificering)

· IP30: Förhindrar fingerkontakt med spänningsförande delar

· IP40: Förhindrar inträngning av främmande föremål ≥1 mm i diameter

· IP54: Dammtät och stänksäker, lämplig för fuktiga och dammiga miljöer

e. Temperaturstegringsgräns

Enligt nationella standarder ska temperaturökningen av ställverket under långvarig drift vid märkström inte överstiga gränsen, vilket säkerställer isoleringsstabilitet och förlängd livslängd.

4. Kärntekniska nyckelpunkter för lågspänningsställverk

(1).Skåpstruktur och kompartmenteringsteknik

Antar tre oberoende isolerade fack: brytarfack, bussfack och kabelfack, vilket effektivt förhindrar ljusbågsspridning och förbättrar drift- och underhållssäkerheten.

(2)Teknik för kortslutningsmotstånd och korttidsmotstånd

Utrustad med starkt kortslutningsmotstånd, strikt matchande SCCR och korttidsmotståndsström för att säkerställa ingen deformation, bussförskjutning eller systemkollaps vid fel.

(3)Circuit Breaker Interruption & Selective Coordination Technology

Brytkapaciteten motsvarar den maximala systemfelströmmen. Regional selektivitet realiseras genom korttidsfördröjning och omedelbar skyddskoordinering, vilket begränsar avbrotten till enbart den felaktiga kretsen.

(4)Samlingsskensystemsdesign & temperaturstegringskontroll

Samlingsskenas layout med låg impedans, låg förlust och hög värmeavledning för att strikt kontrollera långsiktig drifttemperaturhöjning, vilket säkerställer strömkapacitet, isoleringslivslängd och utrustningsstabilitet.

(5)Integrerad skydds- och mätteknik

Integrerar överbelastning, kortslutning, jordfel, överspänning, underspänning, fasförlust och ljusbågsskydd, med intelligenta mätare och sensorer för allsidig säkerhet.

(6)Intelligent och digital teknik

Stöder on-line övervakning, fjärrkontroll, felförlarm, energistatistik och kommunikationsnätverk, uppgradering till obevakad och intelligent molnbaserad drift.

(7)Intrångsskydd och miljöanpassningsförmåga

Uppfyller IP30–IP54 skyddsklasser, anpassar sig till fukt, damm, korrosion, hög- och lågtemperaturmiljöer för förbättrad mångsidighet och hållbarhet.

(8)Modulär och standardiserad design

Modulära enheter, standardiserade gränssnitt och flexibel expansion förkortar produktions-, installations- och driftsättningstiden och minskar de totala kostnaderna.

5. Skyddsfunktioner

Lågspänningsställverk är utrustat med flera skydd för att säkerställa systemsäkerhet:

l Överbelastningsskydd

l Kortslut omedelbart skydd

l Kortslutning korttidsfördröjningsskydd

l Jordfelsskydd / jordfelsskydd

l Överspännings- och underspänningsskydd

l Fasförlust och fassekvensskydd

l Bågfelsdetektering (AFD)

l Avancerat intelligent ställverk ger också:

l Online temperaturövervakning

l Övervakning av partiell urladdning

l Energikvalitetsanalys

l Fjärrfelslarm

6. Vanliga strukturella typer

Ställverk av fast typ

Enkel struktur, låg kostnad, hög tillförlitlighet, lämplig för allmänna energidistributionsscenarier.

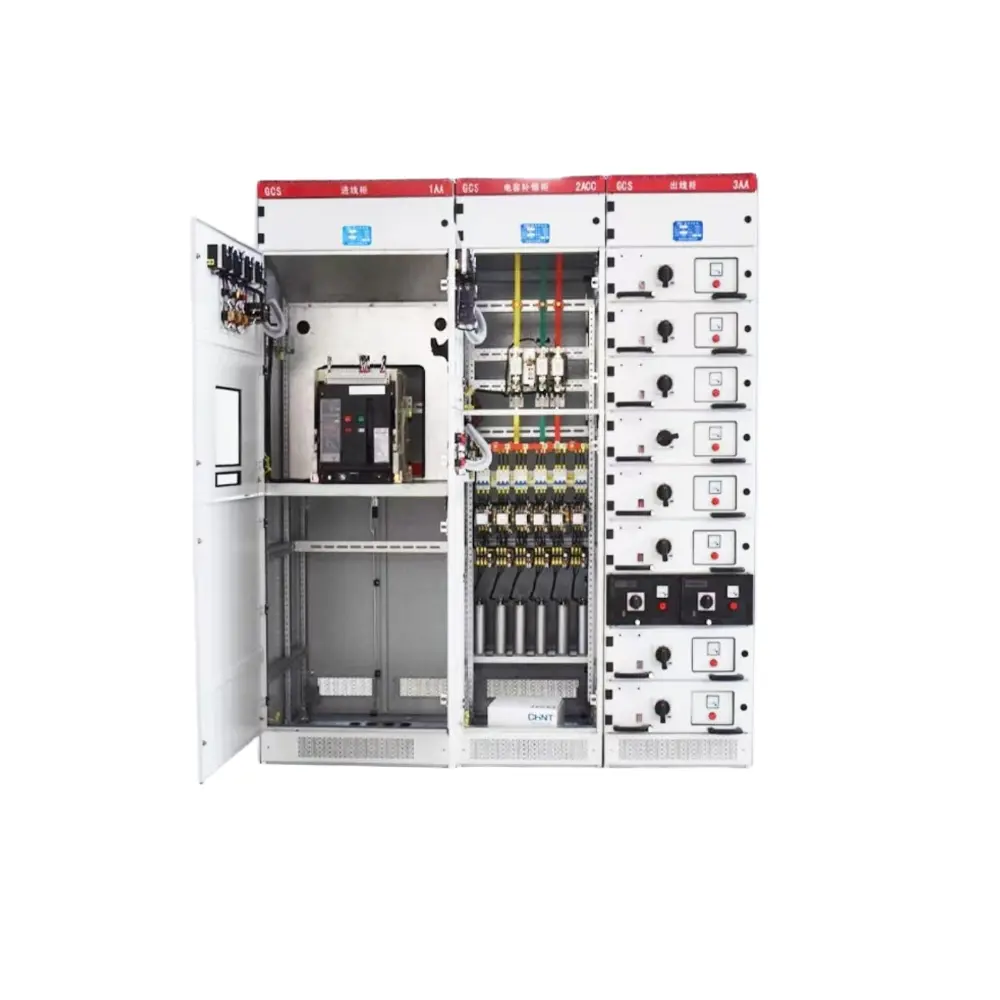

Lådtyp Ställverk

Varje krets är en oberoende låda; underhåll kan utföras genom att dra ut en enda låda utan strömavbrott, utan att påverka andra kretsar. Idealisk för sjukhus, datacenter och produktionslinjer som kräver hög tillförlitlighet.

Utdragbar typ ställverk

Huvudströmbrytaren kan dras ut helt för säkrare och snabbare underhåll.

7. Skillnader mellan lågspänningsställverk och ställverk

Ställverk: Helt slutna, fackisolerade, utdragbara strömbrytare, 30-cyklers korttidsmotstånd, stödjer selektiv koordination, högre säkerhet.

Växel: Öppen struktur, fasta brytare, endast 3-takts korttidshållbarhet, lägre kostnad.

Ställverk är mer lämpligt för huvudinkommande, koppling och viktiga belastningar; elcentraler används för terminalkraftdistribution.

8. Intelligent lågspänningsställverk

Intelligent ställverk integrerar:

① Intelligenta strömbrytare

② Ström / spänning / temperatur sensorer

③ Mikroprocessorbaserade skyddsanordningar

④ Strömhanteringsinstrument

⑤ 4G / WiFi / Ethernet-kommunikation

Den stöder:

① Fjärrövervakning och kontroll

② Energiförbrukningsstatistik och analys

③ Felförlarm och automatisk inspelning

④ Länkning med intelligenta kraftdistributionssystem

Det är en standardkonfiguration för smarta fabriker, intelligenta byggnader och datacenter.

9. Typiska tillämpningsfall

l Stora biltillverkningsanläggningar

Tillhandahåller huvudkraftfördelning och motorstyrning för stansnings-, svets-, målnings- och monteringsverkstäder. Intelligent ställverk av lådtyp möjliggör non-stop underhåll och exakt fellokalisering, vilket säkerställer produktionskontinuitet dygnet runt.

l Stora datacenter (Tier IV)

Antar redundant strömfördelning med dubbla bussar, stöder strömförsörjning i högdensitetsskåp med växling på millisekundnivå. Systemtillgängligheten når 99,999 %, perfekt för 7×24 oavbruten drift.

l Stora kommersiella komplex och köpcentra

Distribuerar ström till belysning, VVS, hissar, brandbekämpning och butikskretsar. Intelligent loopövervakning och energiförbrukningsstatistik optimerar energihanteringen och minskar driftskostnaderna.

l Stadsvattenverk och avloppsreningsverk

Drivs av pumpar, fläktar, galler och doseringssystem i fuktiga och dammiga miljöer. Fullständigt skydd säkerställer stabil drift av kommunal vattenförsörjning och avloppsrening.

l Sjukhus och vårdcentraler av klass A

Levererar mycket pålitlig dubbelströmsdistribution för operationssalar, intensivvårdsavdelningar, laboratorier och bildbehandlingscenter. Noll-avbrottsomkoppling garanterar medicinsk säkerhet.

l PV & vindkraftverk

Används för invertersammanflöde, nätansluten styrning och energilagringskraftdistribution, lämplig för tuffa utomhusmiljöer med komplett säkerhetsskydd.

l Flygplatser och järnvägstransitnav

Säkerställer mycket tillförlitlig ström för terminaler, säkerhetssystem, biljettförsäljning och belysning. Automatisk växling med dubbla krafter garanterar oavbruten drift av transportnav.

l Höghusbostäder och smarta samhällen

Används för att bygga kraftdistribution, offentlig belysning, brandbekämpning, hissar och laddningshögar. Kompakt struktur och komplett skydd förbättrar samhällets elkvalitet.

10. Marknadsstorlek och utvecklingstrender

Marknadsstorlek

Global marknad: Omkring 54–56 miljarder USD 2025, beräknas överstiga 83 miljarder USD 2032, med en CAGR på 6–7 %.

Kina marknad: Ungefär 169 miljarder RMB 2025, en tillväxt på 7,8 % på årsbasis; Kina är världens största enskilda marknad och står för över 21 % av den globala andelen.

Nyckeldrivrutiner: Nya kraftsystem, datacenter, ny energi, intelligent tillverkning, urban infrastruktur och laddning av elbilar.

Utvecklingstrender

Intelligens blir standard

Smarta brytare, sensorer, IoT, molnövervakning, felförlarm och fjärrstyrd drift och drift är allmänt använda, och växlar från "passivt skydd" till "aktiv förutsägelse".

Högre tillförlitlighet och säkerhetsuppgradering

Ljusbågsskydd, partiell urladdningsövervakning, temperaturökningsövervakning och selektiv koordinering blir väsentliga; högre IP-klassning och starkare kortslutningsmotstånd.

Grönt och energisnålt

Lågförluster, högeffektiva bussar och komponenter, material med låga koldioxidutsläpp och miljövänliga processer, matchande koldioxidneutralitetsmål.

Högre andel lådor/utdragbara typer

Snabb tillväxt inom industri, datacenter, sjukhus, etc., som stödjer non-stop underhåll och säkerställer kontinuerlig strömförsörjning.

Djup anpassning till ny energi

Speciallösningar för PV, vindkraft, energilagring och laddning av elbilar, med anti-backladdning, överspänningsskydd och nätansluten styrning.

Modulär, standardiserad, kompakt

Snabbare installation, mindre fotavtryck, flexibel expansion för strömförsörjning med hög densitet och snabb leverans.

Slutsats

Som kärnutrustningen i lågspänningskraftdistributionssystem påverkar den strukturella designen, skyddskonfigurationen och tillverkningsprocessen för lågspänningsställverk direkt strömförsörjningens tillförlitlighet, utrustningssäkerhet och personalsäkerhet. Driven av trenderna med intelligens, grönisering, hög tillförlitlighet och modularisering kommer branschen att fortsätta växa. High-end, varumärkes- och globaliserad kapacitet kommer att bli nyckelkonkurrenskraft. Att välja högkvalitativa och pålitliga ställverk kan effektivt förbättra stabiliteten i kraftdistributionssystem, minska felrisker och ge ett solidt stöd för säker och stabil kraft

Vanliga frågor

1. Var används främst lågspänningsställverk?

Den används i fabriker, bostadsområden, köpcentra, sjukhus, datacenter och kommunala projekt för kraftdistribution, kontroll och skydd.

2.Vilka är de viktigaste strukturella typerna?

Fast typ, lådtyp och utdragbar typ, vald baserat på tillförlitlighetskrav.

3.Vad betyder IP-betyg?

IP30/IP40 för normal inomhusmiljö; IP54 är dammtät och stänksäker, lämplig för fuktiga och dammiga platser.

4.Vad är selektiv koordination?Endast brytaren närmast felet löser ut, vilket undviker storskaliga strömavbrott och förbättrar leveranssäkerheten.

5.Vilka är fördelarna med intelligenta ställverk?

Fjärrövervakning, felförlarm, energistatistik, automatisk registrering, obevakad och smart drift.

6. Kan ställverket anpassas?

Ja, vi stöder anpassning av ström, spänning, kretsar, funktioner, storlek och skyddsnivå.

7. Vad är leveranstiden?

7–15 dagar för standardprodukter; 15–30 dagar för skräddarsydda projekt.
