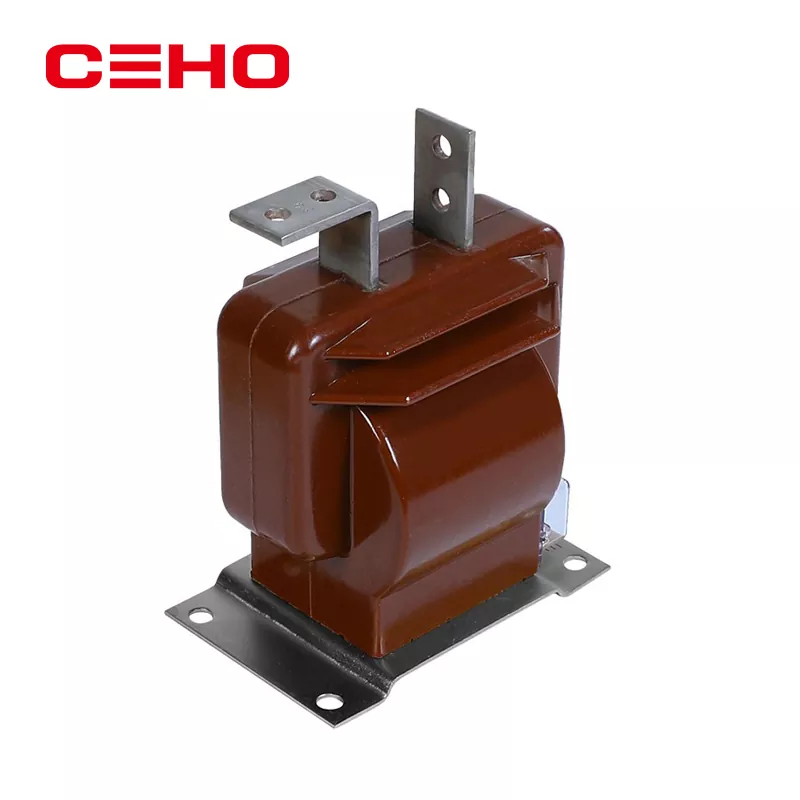

Vad är en ströminstrumenttransformator?

Den här djupgående artikeln förklarar vad aAktuell instrumenttransformatorär, hur det fungerar, varför det är viktigt i elektriska system, hur det jämförs med andra instrumenttransformatorer, hur man väljer en och vanliga frågor – allt backas upp av auktoritativa definitioner och industristandarder. Ströminstrumenttransformatorer, vanligen kalladeströmtransformatorer (CT), möjliggör noggrann strömmätning, skydd och kontroll av elektriska högspänningskretsar genom att skala strömmar till säkrare standardvärden för instrument och reläer.

Innehållsförteckning

1. Vad är en ströminstrumenttransformator?
2. Hur fungerar en strömtransformator?
3. Varför använda en strömtransformator?
4. Vilka typer av strömtransformatorer finns det?
5. Hur väljer man rätt strömtransformator?
6. Vad är vanliga applikationer?
7. Vanliga frågor (FAQ)

Vad är en ströminstrumenttransformator?

A Aktuell instrumenttransformator(även känd som enStrömtransformatoreller CT) är en specifik typ avinstrument transformatordesignad för att skala mycket höga växelströmmar (AC) från kraftsystem till en proportionell, lägre ström som säkert kan anslutas till mätare, skyddsreläer och styrenheter.

CT:s definierande roll är att tillåta säker, exakt strömavkänning på kretsar där direkt mätning skulle vara farlig eller opraktisk på grund av hög ström och hög spänning.

Hur fungerar en strömtransformator?

Funktionsprincipen för en strömtransformator är baserad på magnetisk induktion: när växelström flyter genom primärledaren skapar den ett magnetfält. Detta magnetiska flöde inducerar en proportionell ström i CT:ns sekundära lindning via elektromagnetisk induktion.

• Primärlindning:vanligtvis ett enda varv (ofta själva ledaren).
• Sekundärlindning:många varv med fin tråd för att producera reducerad ström.
• Magnetisk kärna:material med hög permeabilitet för att styra flussmedel effektivt.

Resultatet är en sekundärström som är ett fast förhållande mellan primärströmmen (t.ex. en 1000:5 CT kommer att mata ut 5 A när primärströmmen är 1000 A), vilket gör att mätenheter kan arbeta säkert och med hög noggrannhet.

Varför använda en strömtransformator?

Strömtransformatorer är viktiga för moderna elsystem av flera skäl:

1. Säkerhet:De isolerar enheter och personal från farliga primära högspänningskretsar.
2. Noggrannhet:De tillhandahåller standardiserade strömnivåer för noggrann mätning och belastningsövervakning.
3. Skyddsfunktion:De arbetar med reläer och skydd för att upptäcka fel och utlösa strömbrytare.

Utan CT skulle mätning eller skydd av högströmsnät med konventionella instrument vara farligt, felaktigt eller både och.

Vilka typer av strömtransformatorer finns det?

Strömtransformatorer finns i flera former beroende på installation och tillämpning:

• CT:er av stångtyp:Primärledaren går genom en kärna med många sekundära varv.
• Ring (toroidal) CT:Ringkärna med ledare passerad genom den; idealisk för eftermonteringsmätning.
• Fönster CT:er:Designad så att primärledaren lätt kan träs igenom.
• CT:er med delad kärna:Klämtyp CT för bekväm installation utan frånkoppling.

Varje typ stöder olika installationsbehov och noggrannhetskrav. Högspänningstransformatorstationer använder ofta robusta stång- eller fönstertyper, medan underhålls- eller eftermonteringsscenarier kan använda format med delad kärna.

Hur väljer man rätt strömtransformator?

Att välja rätt CT beror på:

1. Primär nuvarande betyg:Måste matcha maximal förväntad lastström.
2. Sekundär standardutgång:Vanligtvis 5 A eller 1 A.
3. Noggrannhetsklass:Precision krävs för mätning kontra skyddsfunktioner.
4. Temperatur- och miljöklassificeringar:För installationsförhållanden.

Vad är vanliga applikationer?

CT:er används inom många elektroteknikområden:

• Mätning: mät ström för fakturering och belastningsberäkning.
• Skydd: upptäck överström eller feltillstånd och initiera brytarutlösning.
• Styrsystem: Mata in realtidsdata till SCADA eller automationssystem.

Vanliga frågor (FAQ)

Vad betyder "instrumenttransformator"?
En instrumenttransformator är en enhet som skalar högeffektsystemkvantiteter (ström eller spänning) till standardiserade nivåer för mätning och skydd utan att belasta eller störa primärkretsen.

Hur skiljer sig en strömtransformator från en krafttransformator?
En strömtransformator fokuserar på exakt skalning för mätning och säkerhet, medan en krafttransformator fokuserar på att överföra kraft mellan spänningsnivåer med minimal förlust.

Varför ska en CT aldrig opereras med en öppen sekundär?
Att lämna en sekundär CT öppen kan orsaka farligt höga spänningar eftersom transformatorn försöker bibehålla strömmen, vilket riskerar isolationsbrott och säkerhetsrisker.

Vad är standardvärdet för sekundärström?
Standard CT sekundära utgångar är vanligtvis 1 A eller 5 A för att matcha vanliga instrument- och reläingångskrav.

Kan strömtransformatorer användas för DC-mätning?
Standard CT:er arbetar på AC magnetisk induktion och är inte lämpliga för DC; speciella sensorer (t.ex. Hall-effekt) används istället.
