Vad är MNS Low-Voltage Draw-out Switchgear

MNS Lågspänningsuttagsställverk

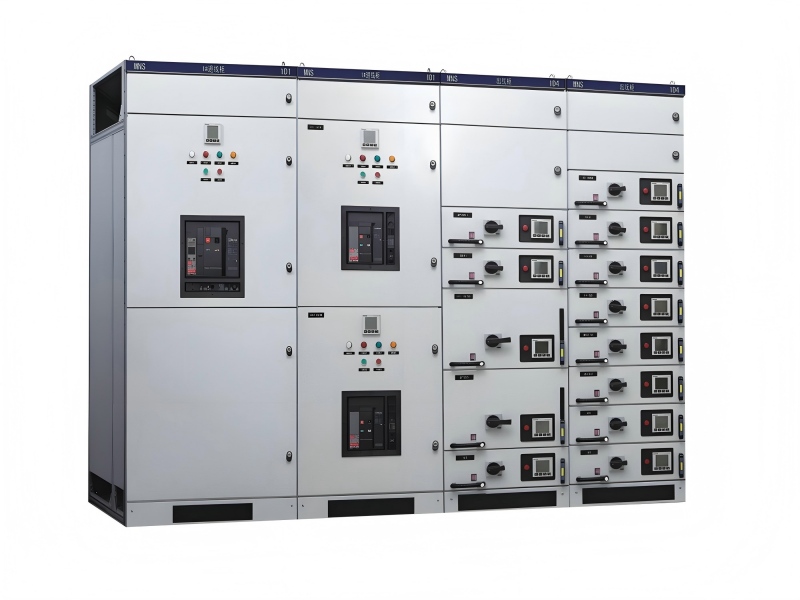

MNS-lågspänningsutdragningsställverket är en modul kombinerad enhet speciellt designad för lågspänningskraftdistributionssystem, applicerbar på kraftnät med en växelströmsfrekvens på 50-60Hz och en märkdriftsspänning på 660V och lägre.

Dess kärnstruktur är sammansatt med 25 mm modul C-sektion stålramar, med en trelägesdesign (ansluten/test/separerad) för lådenheter och stödjer den blandade konfigurationen av 1-3 huvudenheter samt 1/4 och 1/2 underenheter. Den totala effektiva installationshöjden för skåpet når 1800 mm. Den maximala märkströmmen för den horisontella samlingsskenan i den här utrustningen kan nå 5000A, och den vertikala samlingsskenans motståndsström sträcker sig från 900A till 1600A, med en skyddsklass som täcker IP30 till IP54-standarder.

Dess tillämpningsscenarier inkluderar konventionella miljöer som kraftverk, industri- och gruvföretag och kommunalt byggande. Efter specialbehandling kan den även användas i extrema miljöer som oljeplattformar till havs och kärnkraftverk.

Innehållsförteckning

1. Kärnstruktur

2. Tekniska egenskaper

3. Miljöanpassningsförmåga

4. Typiska tillämpningar

5. Innovativ design

6. Kvalitetskontroll

1. Kärnstruktur (modulär, modul E=25 mm)

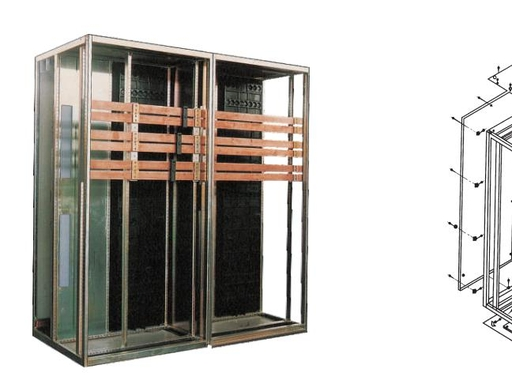

1.1 Skåpsram

- Material: Kallvalsade stål C-formade profiler med 25 mm modulhål, galvaniserade och pulversprutade för utmärkt anti-korrosionsprestanda och pålitlig jordning.

- Vanliga mått: Höjd 2200mm, bredd 400/600/800mm, djup 800/1000mm.

- Skiljeväggsdesign: Oberoende funktionsfack, samlingsskenor och kabelfack med säker isolering mellan varje område.

1.2 Funktionella enheter (Core Draw-out Type)

(1) PC-enhet (strömcell, inkommande / busskoppling / högströmsmatare)

- Antar fast eller utdragbar konfiguration, utrustad med strömbrytare som Emax för applikationer med stor ström.

- Installationsposition: Övre eller bakre del av skåpet, ansluten till huvudskenan med hög brytförmåga.

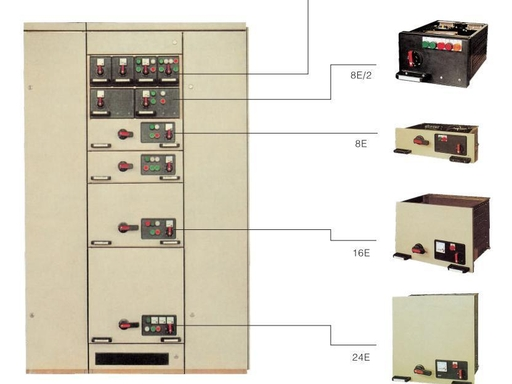

(2) MCC-enhet (motorstyrningscenter, uttag av lådtyp)

- Standardlådstorlekar: Höjd 100/150/200 mm (4E/6E/8E).

- Funktioner: Motorstyrning (direktstart / stjärn-trekantstart / mjukstart), kraftmatning, belysning och styrkretsar.

- Tre arbetspositioner: Arbetande (ansluten), Test (isolerad), Draw-out (ström av), utrustad med mekaniska förreglingar för att förhindra felfunktion.

(3) Ersättningsenhet

- Installerad med kondensator- och reaktorsatser för reaktiv effektkompensation och övertonsundertryckning.

(4) Mätenhet

- Utrustad med PT, CT och elmätare för att realisera elenergimätning och driftövervakning.

1.3 Samlingsskensystem

- Huvudsamlingsskena: TMY kopparskenor, horisontellt anordnade med isolerande stöd för kraftfördelning.

- Distributionssamlingsskena: Vertikalt arrangerad och ansluten till lådor genom insticksanslutningar för pålitlig kontaktprestanda.

- Jordningssystem: Fullständig jordning av skåpkropp, ram och lådor för att säkerställa kontinuerlig skyddsprestanda.

1.4 Skydd och säkerhet

- Skyddsklass: Standard IP30, anpassningsbar IP40/IP54 för att förhindra elektriska stötar och främmande föremål.

- Interlock Devices: Mekaniska förreglingar för trelägeslådor, förreglingar mellan strömbrytare och frånskiljare, samt dörr- och strömbrytare förreglingar.

- Isoleringsstruktur: Höghållfasta flamskyddade tekniska plastpartier för att förhindra båge och oavsiktligt beröringsskydd.

2. Tekniska egenskaper

Optimerad design baserad på ABB-teknik realiserar sammansättningen av olika komponenter genom modularisering. Lådenheten är utrustad med en mekanisk spärranordning för att stödja snabb in- och urkoppling. Huvudkretsens plug-in har utmärkt korttidshållbarhet och hög brytkapacitet, med överlägsen dynamisk och termisk stabilitet. Det flexibla elektriska systemet kan uppfylla de flesta energidistributionsscenarier.

Skåpet antar en tjock C-profil skelettstruktur med dubbel korrosionsbehandling av kallvalsad stålplåt och aluminiserad zinkplåt. De interna funktionsområdena inkluderar ett horisontellt samlingsskenefack, elkomponentfack och kabelfack, som är fysiskt isolerade av flamskyddade tekniska plastplattor. Standardskåpet har en komplett modulär blandad konfiguration och stark scenanpassningsförmåga.

3. Miljöanpassningsförmåga

Det konventionella driftstemperaturområdet är inte högre än +40 ℃ och inte lägre än -5 ℃ för omgivande lufttemperatur, med medeltemperaturen inom 24 timmar som inte överstiger +35 ℃. När det gäller luftfuktighetsförhållanden ska den relativa luftfuktigheten inte överstiga 50 % vid den maximala temperaturen på +40 ℃ och kan nå upp till 90 % vid +20 ℃.

Dual-mode värmeavledningssystem är konfigurerade för speciella miljöer. Luftkylningsläget använder rörliga värmeavledningsplattor och aktivt koladsorptionsnät, medan vattenkylningsläget använder lindade vattenrör för cirkulerande värmeavledning. Driftläget kan växlas automatiskt enligt fuktighetssensorer.

4. Typiska tillämpningar

Inom kraftgenereringsområdet fungerar denna utrustning som ett kraftcentralskåp för att styra motorer med stor effekt och är utrustad med konventionella seriebrytare. I transformatorstationsapplikationer antar den vertikala samlingsskenan en dubbelskiktsstruktur med stabil kontinuerlig strömförande prestanda. För petrokemiska industriscenarier väljs skåp med IP54 skyddsklass och samlingsskenas utrymme är belagt med syra- och alkalibeständig färg.

Den förbättrade patenterade modellen som lanserades 2024 lägger till elektriska teleskopstångssynkrona kontrolllådor och roterande filterskärmstrukturer, vilket förbättrar driftseffektiviteten och tillförlitligheten i kraftgenerering, transmission och distributionsscenarier.

5. Innovativ design

Bruksmodellpatentet (CN215221413U) från Jiangsu Linmai Electric år 2024 realiserar drift av flera lådor, med elektriska teleskopstavar som styr den synkrona rörelsen av tre grupper av fasta plattor.

Uppfinningspatentet (CN114665407A) från Shandong Dingsheng 2024 inkluderar fuktsäker prestandadesign. Den modulära lådstrukturen, värmeavledningssystemet i dubbla lägen och utlösningsmekanismen för fuktinduktion förbättrar anpassningsförmågan i fuktiga miljöer. Länkanordningen på skåpets övre baffel och vattenlagringstanken förhindrar effektivt regnvattenåterflöde, och bottenflödesstyrningsstrukturen förbättrar dräneringseffektiviteten.

6. Kvalitetskontroll

Produkten har erhållit CCC-certifiering och implementerar standarden GB7251.1-2005 i produktionsprocessen. Fabrikstestet inkluderar 2500V/1min dielektrisk hållfasthetstest.

Transportspecifikationen begränsar den enstaka leveranskvantiteten till högst 4 enheter, och lyftens vertikala avvikelse ska vara mindre än 15 grader. Under driftsättning krävs mer än tre lådpropptest för att säkerställa kvalificerad kontaktresistans för kontakterna.

Sammanfattning

MNS-ställverket är en komplett lågspänningsutrustning av hög kvalitet med modulär design, utdragsstruktur, hög säkerhet, bekvämt underhåll och intelligent utbyggbarhet. Med pålitlig struktur, stabil strömförsörjning och flexibelt underhåll har den blivit den föredragna vanliga utrustningen för lågspänningskraftdistributionssystem i industriella och viktiga byggprojekt.
